31
ОРГАНЫ УПРАВЛЕНИЯ (модификация Т)
Клапан отключения сервопривода
Если сервопривод по какимлибо причи
нам не включается, то подвесной мотор
можно поднять вручную, предварительно
отключив сервопривод при помощи клапа
на. Для того чтобы подвесной мотор можно
было поднять или опустить вручную, нужно
повернуть клапан отключения сервоприво
да, расположенный под транцевым кронш
тейном, не более чем на 12 оборота про
тив часовой стрелки.
Придав подвесному мотору нужный угол
подъёма, поверните клапан до отказа по
часовой стрелке.
Перед тем как пускать двигатель закройте и
надежно затяните клапан отключения сер
вопривода. В противном случае подвесной
мотор может подняться при включении зад
него хода.

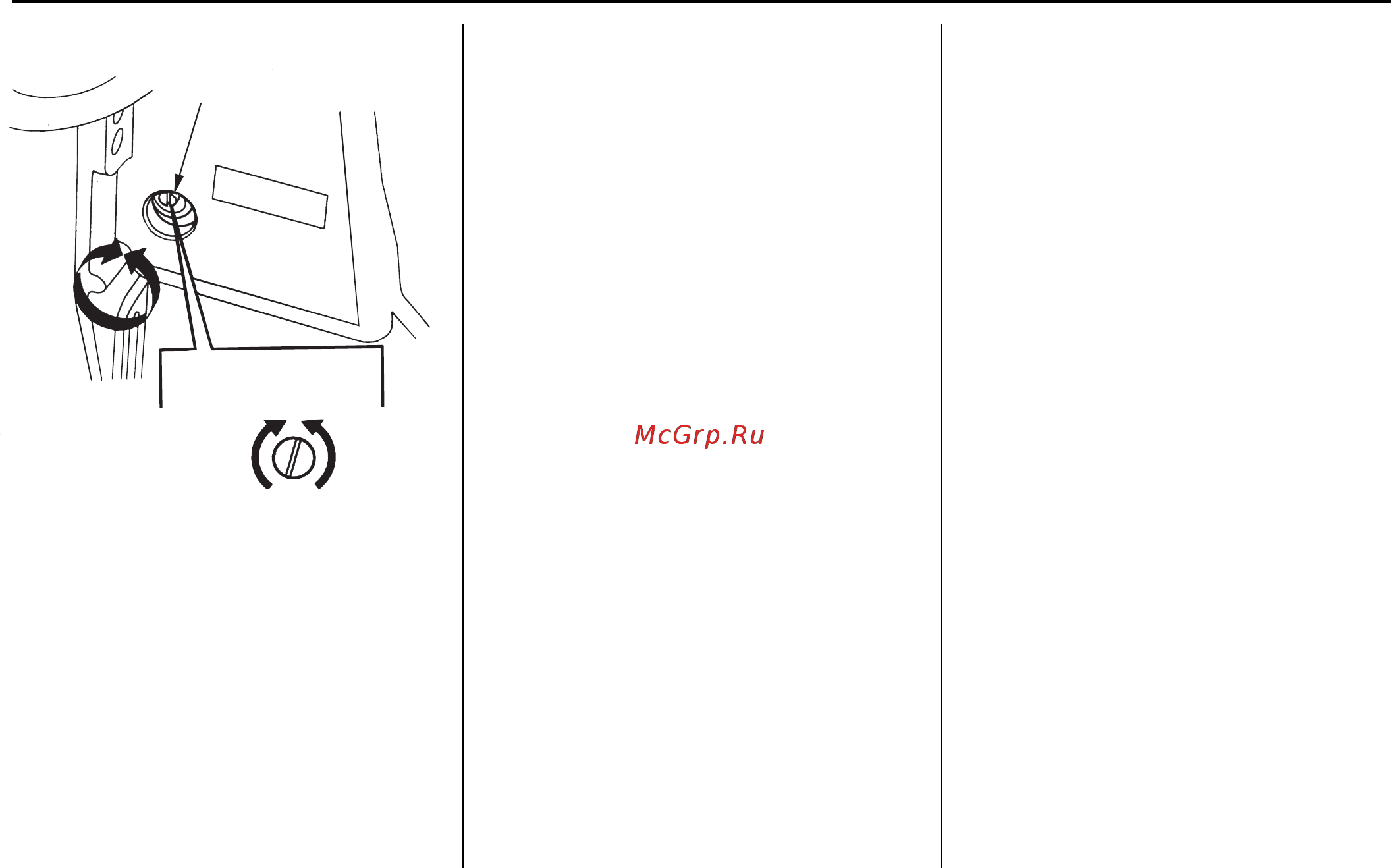

КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
ПОДЪЕМ
ВРУЧНУЮ
(отпустить)
СЕРВОПРИВОД
(Затянуть)
