Honda BF90A [52/140] Проверка подвесного мотора перед пуском двигателя
![Honda BF90A [52/140] Проверка подвесного мотора перед пуском двигателя](/views2/1010202/page52/bg34.png)
52
ПРОВЕРКА ПОДВЕСНОГО МОТОРА ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ

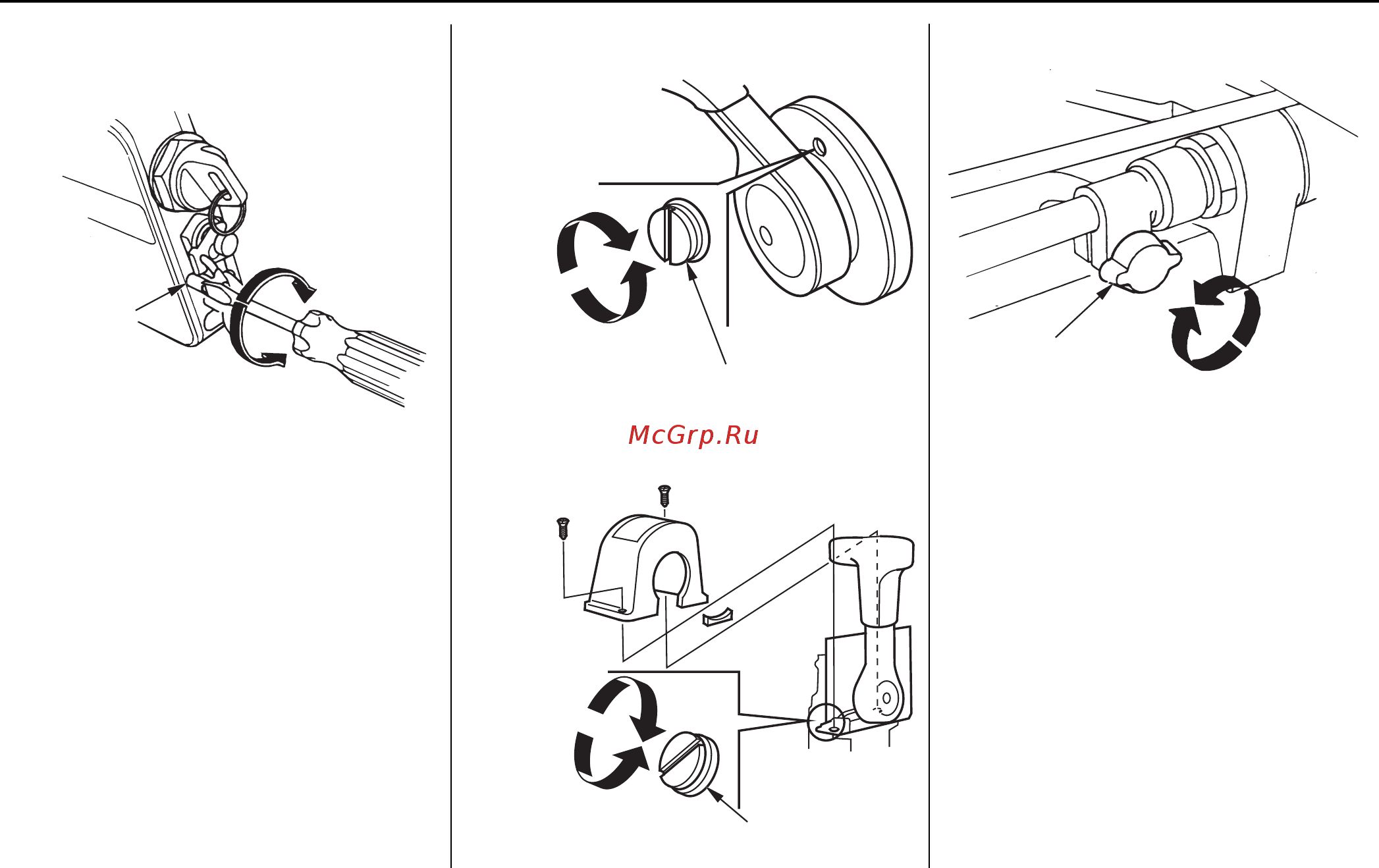

Фрикционный демпфер
рычага дистанционного управления
(модификация R1)
Проверьте плавность перемещения
рычага дистанционного управления.
Сопротивление перемещению рычага
можно отрегулировать вращением
регулировочного винта фрикционного
затвора по или против часовой стрелки.
(модификация R2)
(модификация R3)
Фрикционный демпфер
поворота румпеля (модификация H)
Проверьте, чтобы ручка перемещалась
плавно.
Для обеспечения плавного управления
отрегулируйте фрикционное кольцо так,
чтобы при вращении ощущалось лёгкое
сопротивление.
ВИНТ
ФРИКЦИОННОГО
ДЕМПФЕРА
РЫЧАГА
УПРАВЛЕНИЯ
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РЫЧАГА
УПРАВЛЕНИЯ
РЕГУЛЯТОР ТРЕНИЯ НА
РУЧКЕ АКСЕЛЕРАТОРА
ВИНТ ФРИКЦИОННОГО ДЕМПФЕРА
РЫЧАГА УПРАВЛЕНИЯ
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
УМЕНЬШИТЬ
СОПРОТИВЛЕНИЕ
УМЕНЬШИТЬ
СОПРОТИВЛЕНИЕ
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
УМЕНЬШИТЬ
СОПРОТИВ
ЛЕНИЕ
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
УМЕНЬШИТЬ
СОПРОТИВЛЕНИЕ
