ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
Трансмиссионное Масло
Периодичность проверки масла:
Первая замена масла производится через
20 моточасов после начала эксплуатации
или спустя один месяц после приобретения
подвесного мотора, последующие замены
масла через 100 моточасов или через 6
месяцев.
Заправочная ёмкость:
0,95 литра
Рекомендуемое моторное масло
Гипоидная смазка SAE # 90 или равноцен
ная, эксплуатационные требования по API
GL4 или GL5
Проверка уровня трансмиссионного
масла
1. Установите подвесной мотор в верти
кальное положение.
2. Отверните пробку контрольного отве
рстия и проверьте идёт ли оттуда мас
ло.
3. Вверните и надёжно затяните пробку
контрольного отверстия.
Если в масле была вода, то при отворачива
нии пробки сливного отверстия вода выте
чет в первую очередь. Если вода останется,
то масло приобретёт молочный оттенок. Об
ратитесь к лицензированным дилерам
Honda.

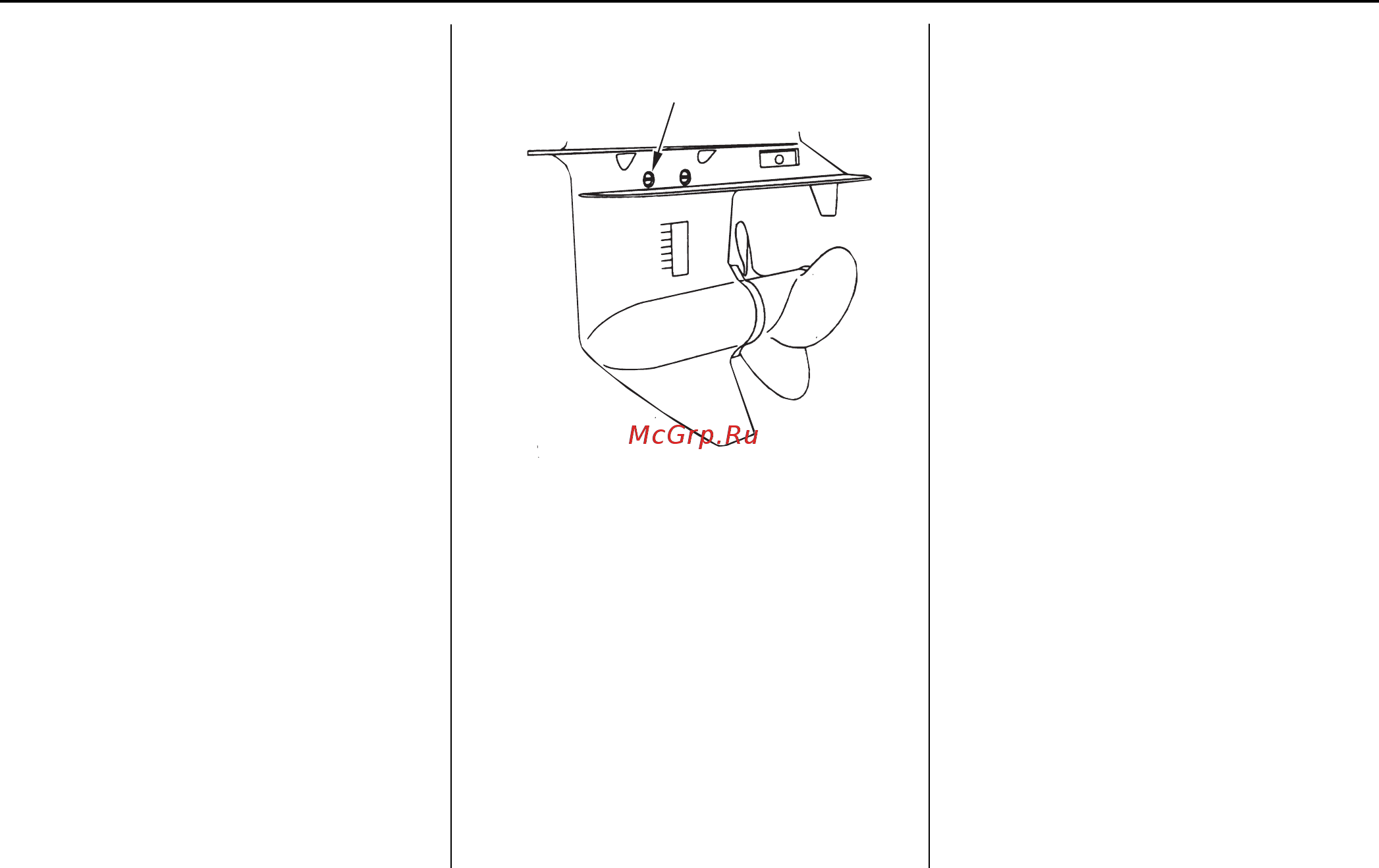

ПРОБКА КОНТРОЛЬНОГО
ОТВЕРСТИЯ МАСЛА
В РЕДУКТОРЕ
