62
ПУСК ДВИГАЛЕЛЯ (модификация R)

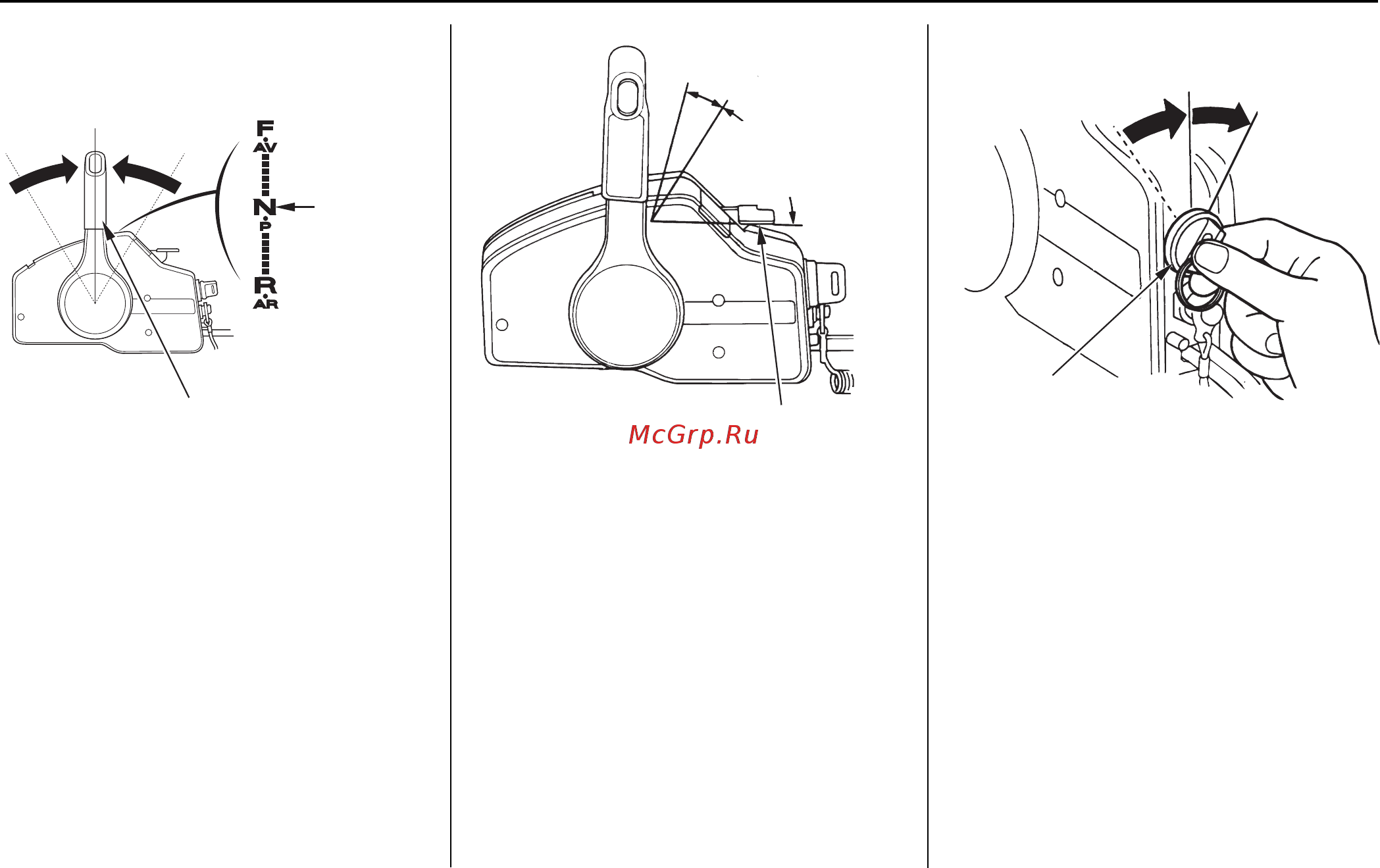

2. Установите рычаг дистанционного уп
равления в нейтральное положение.
Пуск двигателя заблокирован, если
рычаг переключения муфты реверса не
находится в положении НЕЙТРАЛЬ.
3. На не прогретом двигателе или при низ
кой температуре окружающего воздуха
полностью поднимите рычаг ускоренно
го холостого хода и удерживайте его в
этом положении. (При закрытой воз
душной заслонке происходит обогаще
ние топливовоздушной смеси.) На
прогретом двигателе немного подни
мите рычаг ускоренного холостого хода
и удерживайте его в этом положении
ПРИМЕЧАНИЕ:
Рычаг холостого хода не перемещается,
если рычаг дистанционного управления не
установлен в положение "НЕЙТРАЛЬ".
4. Удерживая рычаг холостого хода в по
ложении высокой частоты вращения,
поверните ключ в положение START
(СТАРТЕР), для того чтобы пустить дви
гатель. Как только двигатель заработа
ет, отпустите ключ зажигания.
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
ВОЗДУШНАЯ ЗАСЛОНКА
УСКОРЕННЫЙ ХОЛОСТ. ХОД
УЧАСТОК СВОБОДНОГО
УСКОРЕНИЯ
РЫЧАГ УСКОРЕННОГО
ХОЛОСТОГО ХОДА
