119

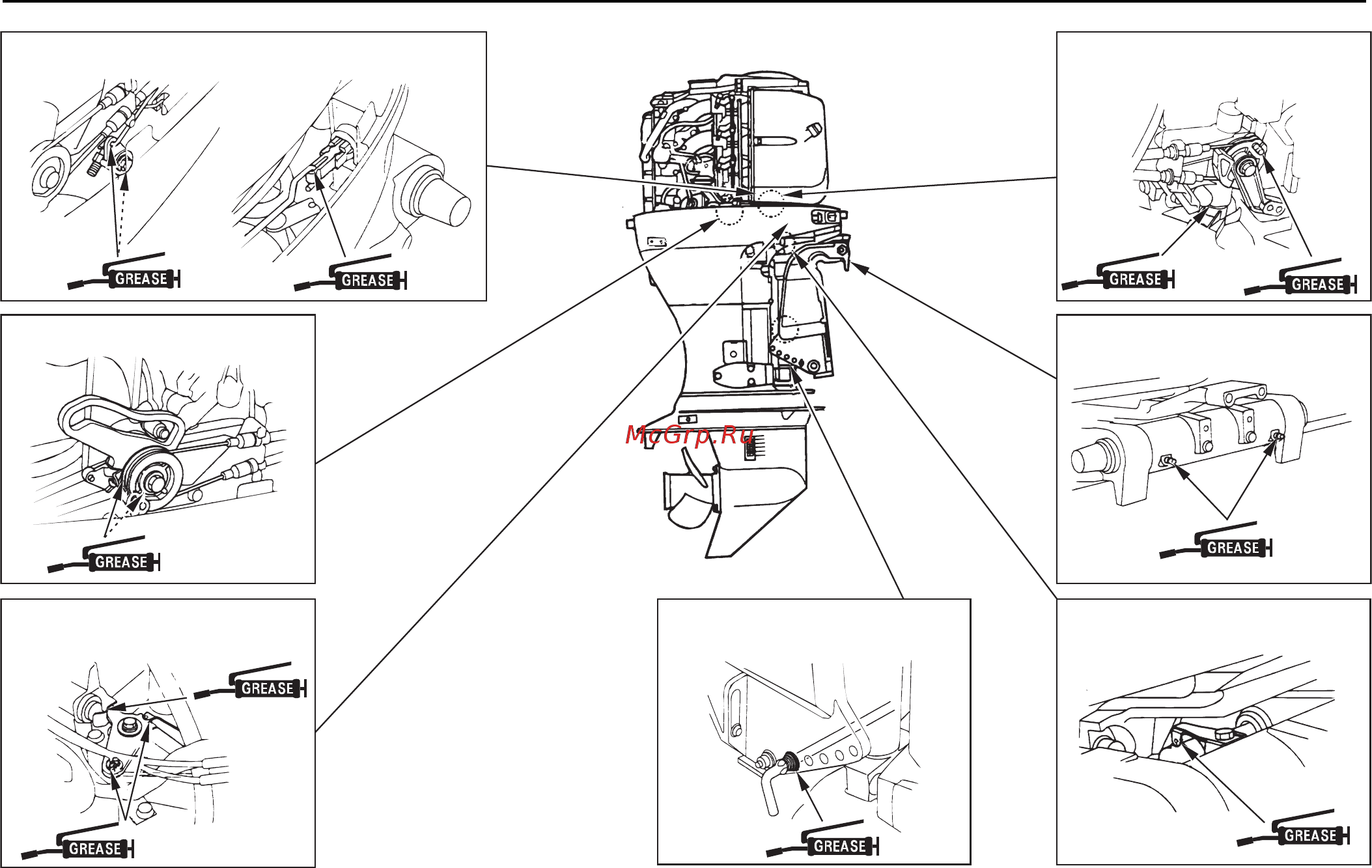

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ,
ТЯГА ВОЗДУШНОЙ ЗАСЛОНКИ
БАРАБАН ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ
ПАЛЕЦ МЕХАНИЗМА РЕГУЛИРОВКИ
НАКЛОНА МОТОРА
РЫЧАГ ФИКСАЦИИ ПОДВЕСНОГО
МОТОРА, КУЛАЧОК ШТОКА
ОСЬ МЕХАНИЗМА ПОДЪЕМА
РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ,
РЫЧАГ ШТОКА ПЕРЕКЛЮЧЕНИЯ
МУФТЫ РЕВЕРСА
КУЛАЧОК ШТОКА УПРАВЛЕНИЯ
МУФТОЙ РЕВЕРСА,
СТОПОРНЫЙ РОЛИК
