11

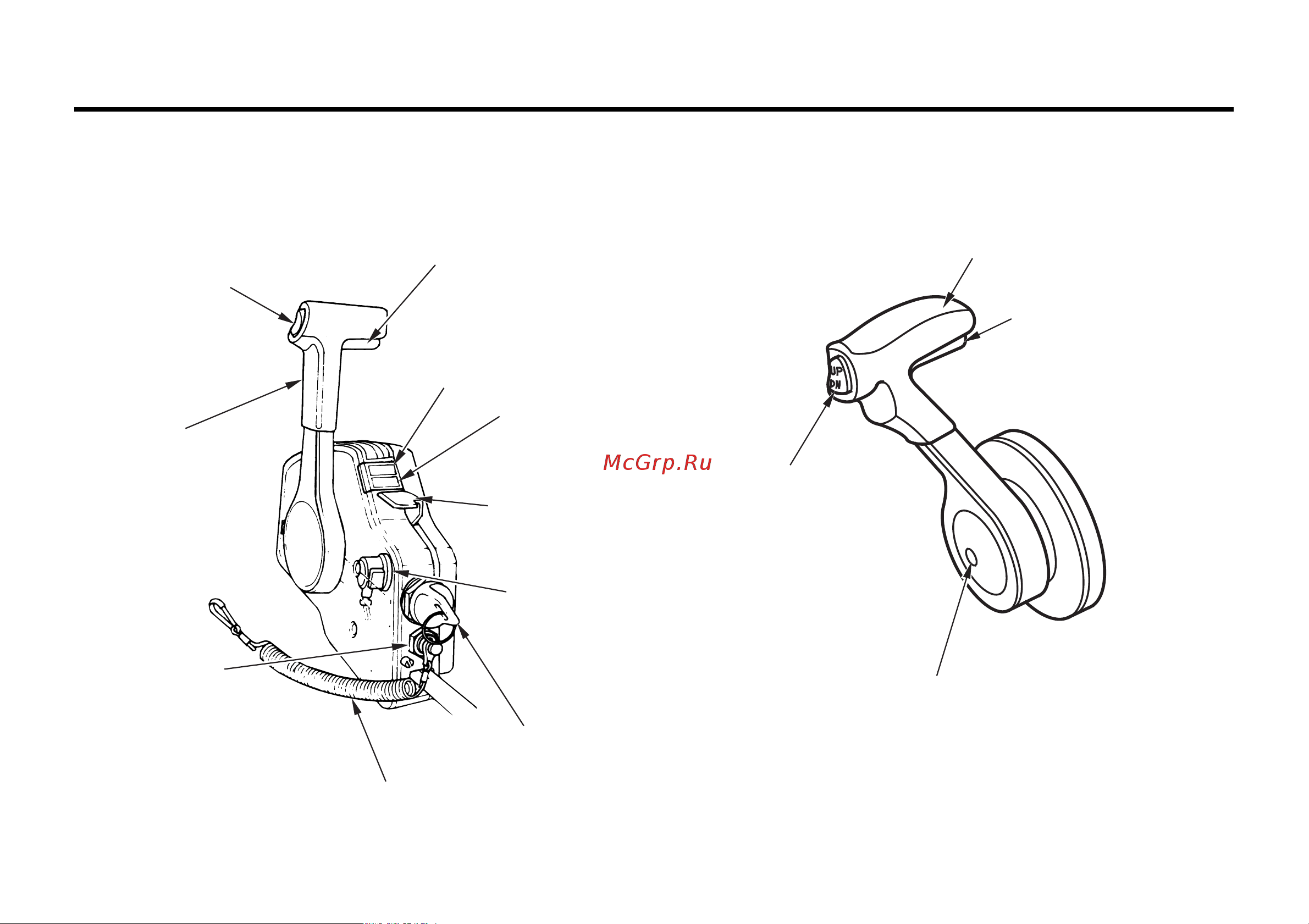

ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ПОДВЕСНОГО МОТОРА
ПОСТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (дополнительное
оборудование)
БОКОВОЙ ПОСТ УПРАВЛЕНИЯ (тип R1)
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА ИЗ ВОДЫ
КНОПКА ФИКСАТОРА РЫЧАГА В
НЕЙТРАЛЬНОМ ПОЛОЖЕНИИ
ИНДИКАТОР НОРМАЛЬНОГО
ДАВЛЕНИЯ МАСЛА
(ЗЕЛЕНЫЙ)
СИГНАЛИЗАТОР
ПЕРЕГРЕВА
(КРАСНЫЙ)
РЫЧАГ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ НА
ХОЛОСТОМ ХОДУ
ЗУММЕР (внутри блока)
ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
АВАРИЙНЫЙ
ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ФРОНТАЛЬНЫЙ ПОСТ УПРАВЛЕНИЯ (тип R2)
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
КНОПКА ФИКСАТОРА
РЫЧАГА В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
КНОПКА РЕГУЛИРОВАНИЯ
ЧАСТОТЫ ХОЛОСТОГО
ХОДА
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
РЕГУЛИРОВКИ НАКЛОНА/
ПОДЪЕМА ИЗ ВОДЫ
