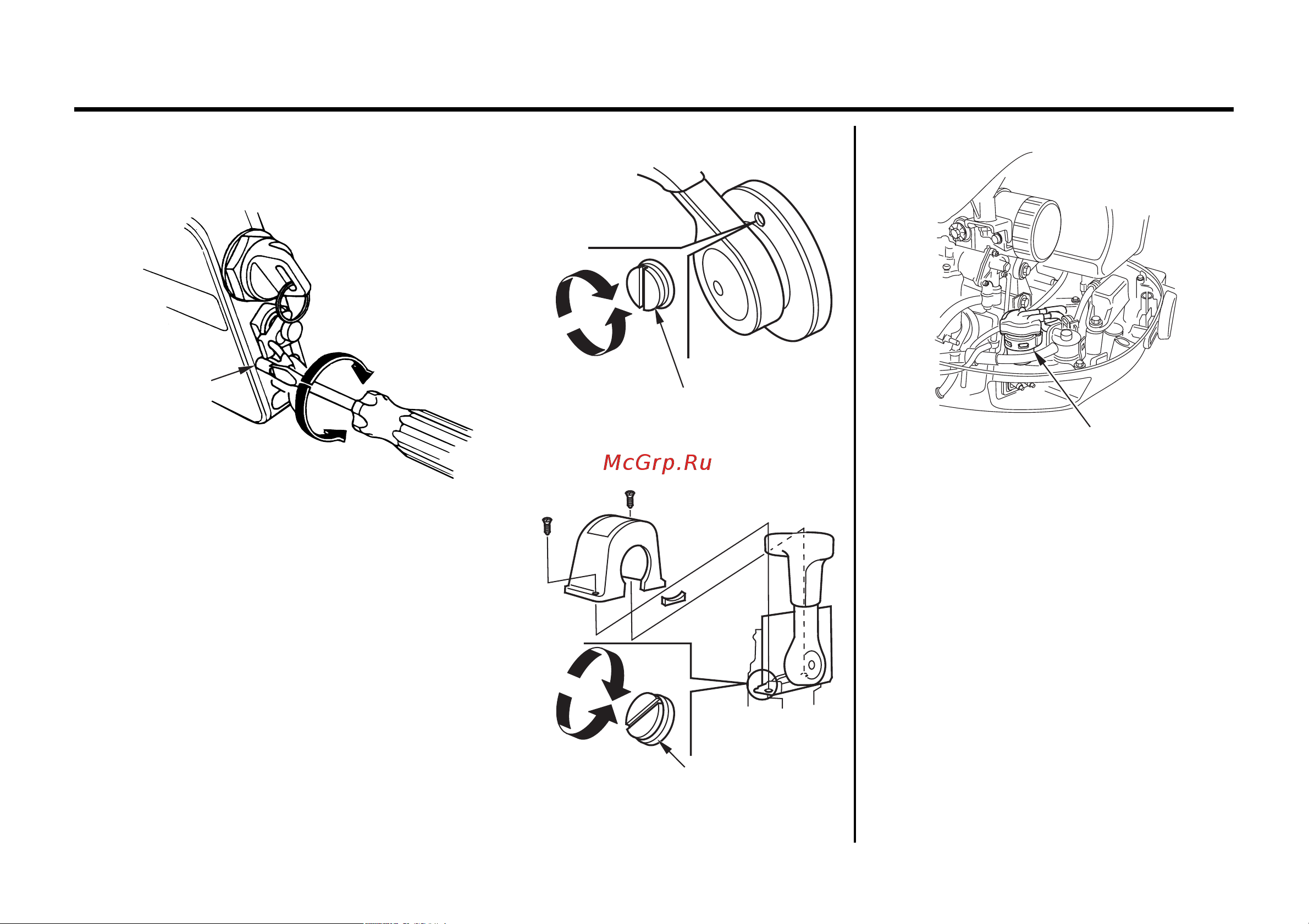

КОНТРОЛЬНЫЙ ОСМОТР ПОДВЕСНОГО МОТОРА ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
Фрикционный демпфер рычага
дистанционного управления
(тип R1)
Увеличить
сопротивление
перемещению
Уменьшить
сопротивление
перемещению
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РЫЧАГА
УПРАВЛЕНИЯ
(тип R2)
Увеличить
сопротивление
перемещению
Уменьшить
сопротивление
перемещению
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РЫЧАГА УПРАВЛЕНИЯ
(тип R3)
Увеличить
сопротивление
перемещению
Уменьшить
сопротивление
перемещению ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РЫЧАГА УПРАВЛЕНИЯ
Топливный фильтрSотстойник
ТОПЛИВНЫЙ
ФИЛЬТР"ОТСТОЙНИК
Проверьте плавность перемещения рычага
дистанционного управления. Сопротивление
перемещению рычага можно отрегулировать
с помощью винта фрикционного демпфера,
вращая его в ту или иную сторону.
Топливный фильтр"отстойник расположен
под масляным фильтром двигателя.
Проверьте наличие воды в топливном
фильтре"отстойнике. Очистите фильтр"
отстойник от воды и накопившейся грязи
или обратитесь для выполнения этой
операции к официальному дилеру Honda,
см. стр. 98.
