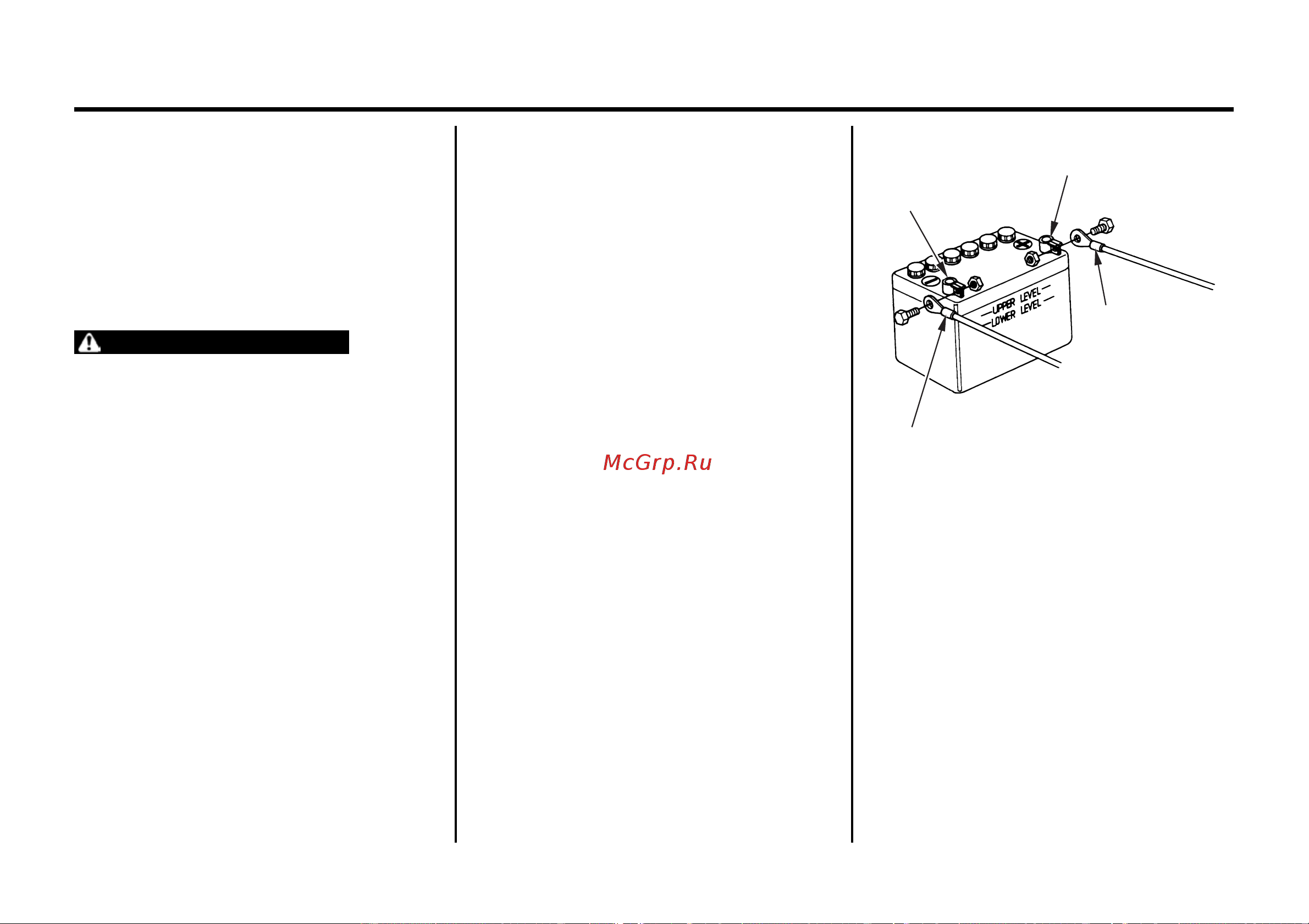

УСТАНОВКА ПОДВЕСНОГО МОТОРА
Подключение аккумуляторной батареи
Используйте аккумуляторную батарею
номинальным напряжением 12 В, которая
обеспечивает величину тока холодной
прокрутки не менее 622 А при температуре
"18°C и обладает емкостью не менее 80 А
.
ч.
Аккумуляторная батарея не входит в
комплект подвесного мотора и
приобретается отдельно.
Аккумуляторные батареи выделяют взрывоS
опасные газы. Взрыв аккумуляторной
батареи может привести к серьезным
травмам или потере зрения. Необходимо
обеспечивать эффективную вентиляцию
помещения, в котором производится заряд
аккумуляторных батарей.
••
••
• ОПАСНОСТЬ ХИМИЧЕСКОГО ОЖОГА: В
аккумуляторной батарее содержится
электролит, который является раствором
серной кислоты. Попадание серной
кислоты в глаза или на кожный покров
(даже через одежду) может привести к
тяжелым химическим ожогам. При
обращении с электролитом надевайте
щиток для лица и защитную одежду.
••
••
• Не подносите близко к батарее открытое
пламя и искрящие предметы, не курите
поблизости. ЭКСТРЕННЫЕ ДЕЙСТВИЯ ПРИ
ОЖОГЕ ЭЛЕКТРОЛИТОМ: Если электролит
попал в глаза, тщательно промойте их
теплой водой в течение не менее
15 минут и немедленно обратитесь за
медицинской помощью.
••
••
• ЯД: Электролит является ядовитым
веществом.
ЭКСТРЕННЫЕ ДЕЙСТВИЯ ПРИ
ОТРАВЛЕНИИ ЭЛЕКТРОЛИТОМ:
– При попадании на наружный кожный
покров: тщательно промойте
пораженное место водой.
– При попадании в пищевод и
желудочноSкишечный тракт: выпейте
большое количество воды или молока.
Затем выпейте молочка магнезии или
растительного масла и немедленно
обратитесь за медицинской помощью.
• ХРАНИТЕ ЭЛЕКТРОЛИТ В МЕСТАХ,
НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
Для защиты от механических повреждений и
предотвращения падения или
опрокидывания аккумуляторная батарея
должна быть:
• Установлена в аккумуляторный ящик
соответствующего размера,
изготовленный из коррозионностойкого
материала.
• Должным образом закреплена на лодке.
• Расположена в таком месте, которое
является недоступным для прямых
солнечных лучей и водяных брызг.
• Расположена вдали от топливного бака,
для того чтобы исключить возможное
искрение вблизи топливного бака.
ПРЕДОСТЕРЕЖЕНИЕ
(+) ПОЛОЖИТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
(") ОТРИЦАТЕЛЬНЫЙ
ПОЛЮСНЫЙ ВЫВОД
ЧЕРНЫЙ
КРАСНЫЙ
Подключение проводов к аккумуляторной
батарее:
1. Присоедините провод с красной клеммой
к положительному (+) полюсному выводу
аккумуляторной батареи.
2. Присоедините провод с черной клеммой
к отрицательному (") полюсному выводу
аккумуляторной батареи.
ПРИМЕЧАНИЕ:
Если на лодке установлено два подвесных
мотора, подключите аккумуляторную
батарею к правому и левому мотору.
