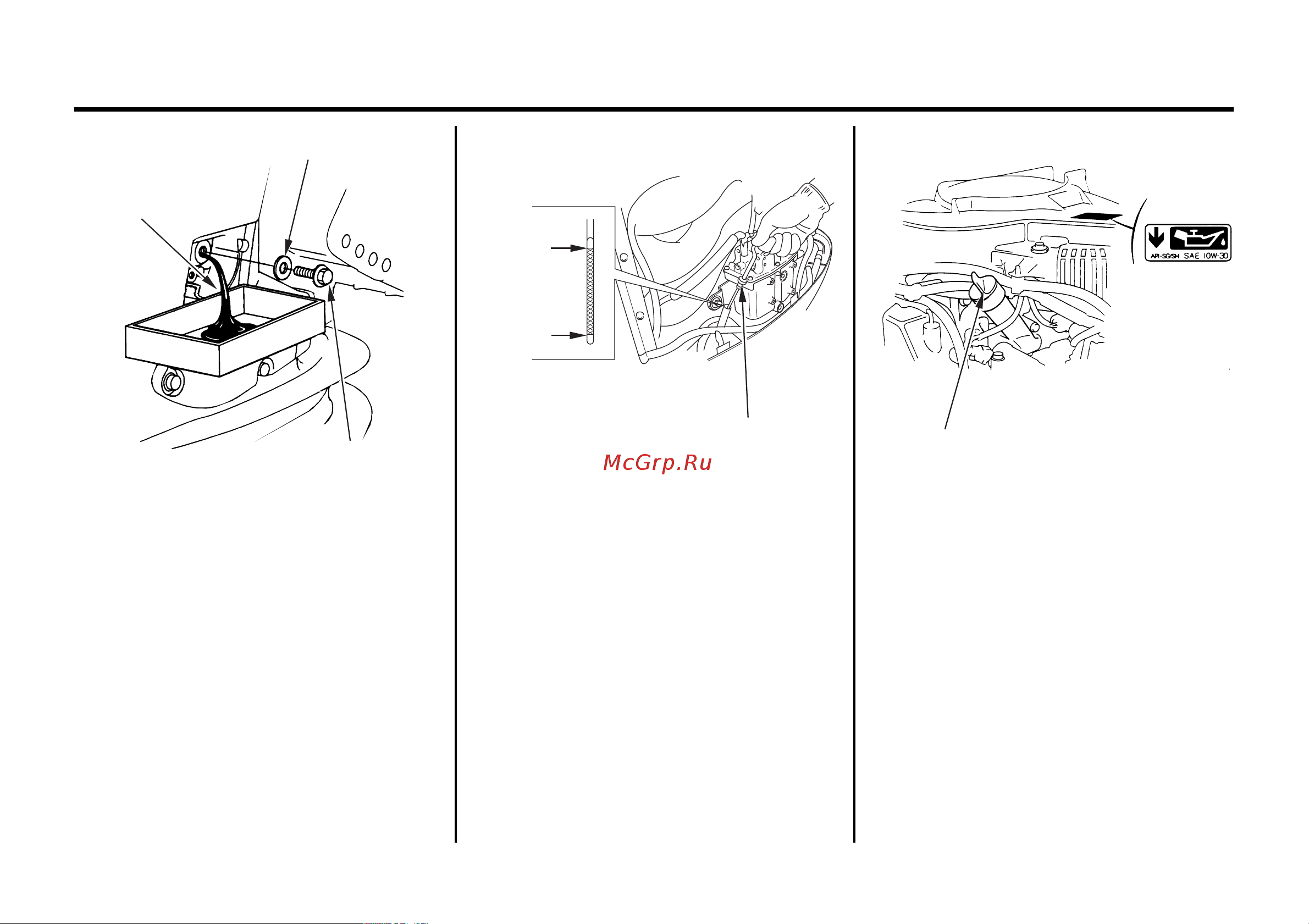

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
УПЛОТНИТЕЛЬНАЯ ШАЙБА
НАПРАВЛЯЮЩАЯ
ПЛАСТИНА
СЛИВНАЯ ПРОБКА
МЕТКА
МАКСИ"
МАЛЬНОГО
УРОВНЯ
МЕТКА
МИНИ"
МАЛЬНОГО
УРОВНЯ
КОНТРОЛЬНЫЙ МАСЛЯНЫЙ ЩУП
КРЫШКА МАСЛОЗАЛИВНОЙ ГОРЛОВИНЫ
3. Поместите под направляющую пластину
подходящую емкость.
4. Выверните сливную пробку с помощью
гаечного ключа 12 мм, снимите
уплотнительную шайбу и слейте
моторное масло.
Установите новую уплотнительную
шайбу, вверните и плотно затяните
сливную пробку.
5. Заправьте систему смазки двигателя
рекомендуемым моторным маслом и
доведите уровень масла до верхней
метки на контрольном щупе.
6. Установите на место и плотно затяните
крышку маслозаливной горловины.
ПРИМЕЧАНИЕ:
Убедительно просим вас помнить об охране
окружающей среды, когда речь идет об
утилизации отработанного моторного масла.
Рекомендуем слить отработанное масло в
емкость с плотно закрывающейся крышкой
и сдать на местный пункт приема
отработанных нефтепродуктов. Не
выбрасывайте отработанное масло в
мусоросборные контейнеры и не выливайте
на землю.
После обращения с отработанным моторным
маслом вымойте руки с мылом.
