94
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
ПАЛЕЦ МЕХАНИЗМА
РЕГУЛИРОВКИ НАКЛОНА
МОТОРА
ВАЛ ПЕРЕКЛЮЧАТЕЛЯ
ШКИВ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
РЫЧАГ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ/ВАЛ РЫЧАГА
ПЕРЕКЛЮЧАТЕЛЯ
РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ
ОСЬ МЕХАНИЗМА ПОДЪЕМА
РЫЧАГ ФИКСАТОРА В
ПОДНЯТОМ ПОЛОЖЕНИИ/
КУЛАЧОК
ШЛИЦЕВОЙ ХВОСТОВИК
ГРЕБНОГО ВАЛА

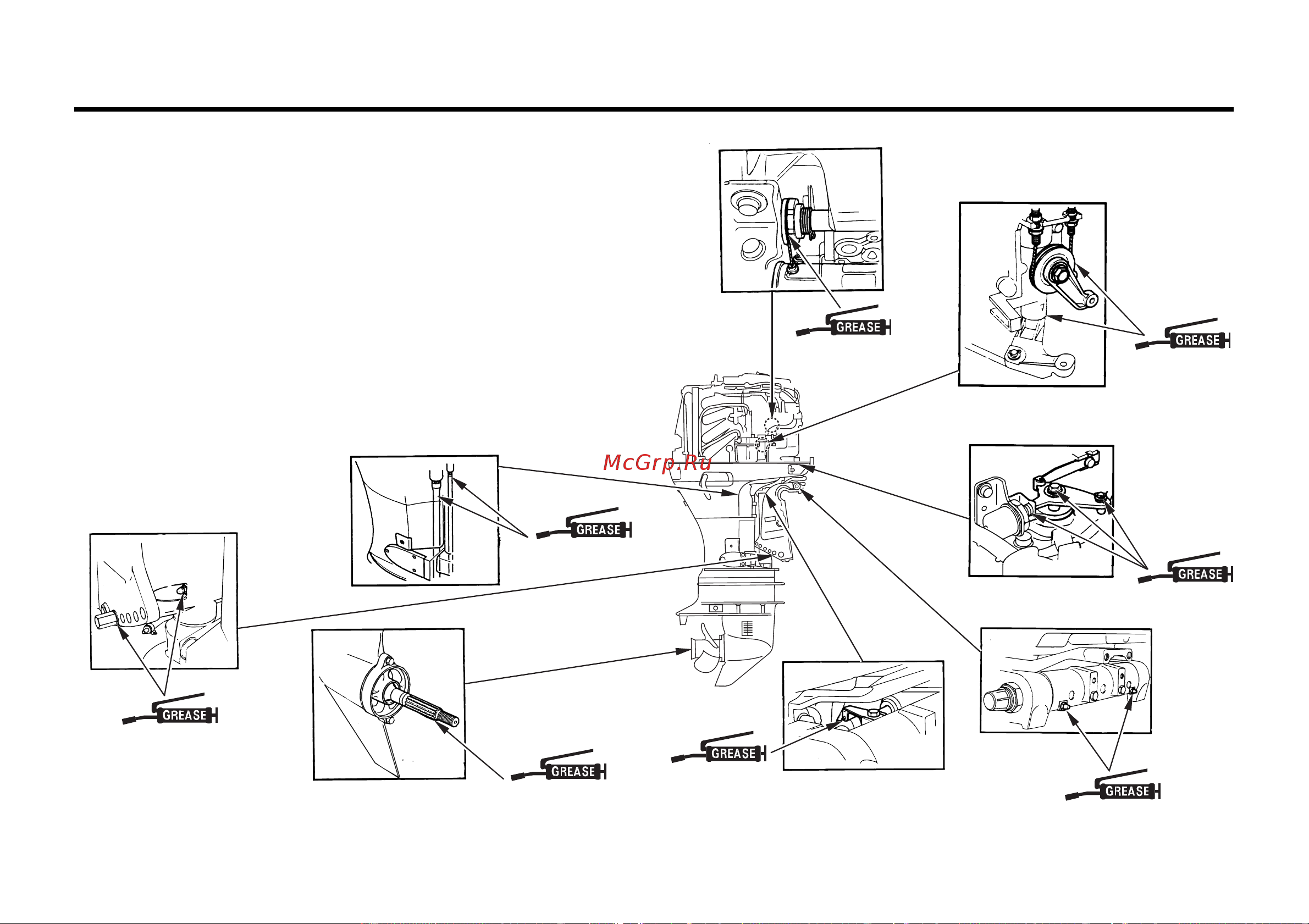

Смазка узлов трения
Протрите подвесной мотор снаружи ветошью, смоченной в чистом
масле. Смажьте морской противокоррозионной смазкой следующие
узлы трения, см. рис.
Периодичность проведения смазки:
Первая смазка выполняется через 20 мото"часов или спустя месяц
после приобретения подвесного мотора, в дальнейшем " через 100
мото"часов или 6 месяцев.
ПРИМЕЧАНИЕ:
• Смажьте антикоррозионным маслом те шарниры, куда не может
проникнуть консистентная смазка.
• При эксплуатации подвесного мотора в соленой воде смазку
необходимо выполнять чаще.
