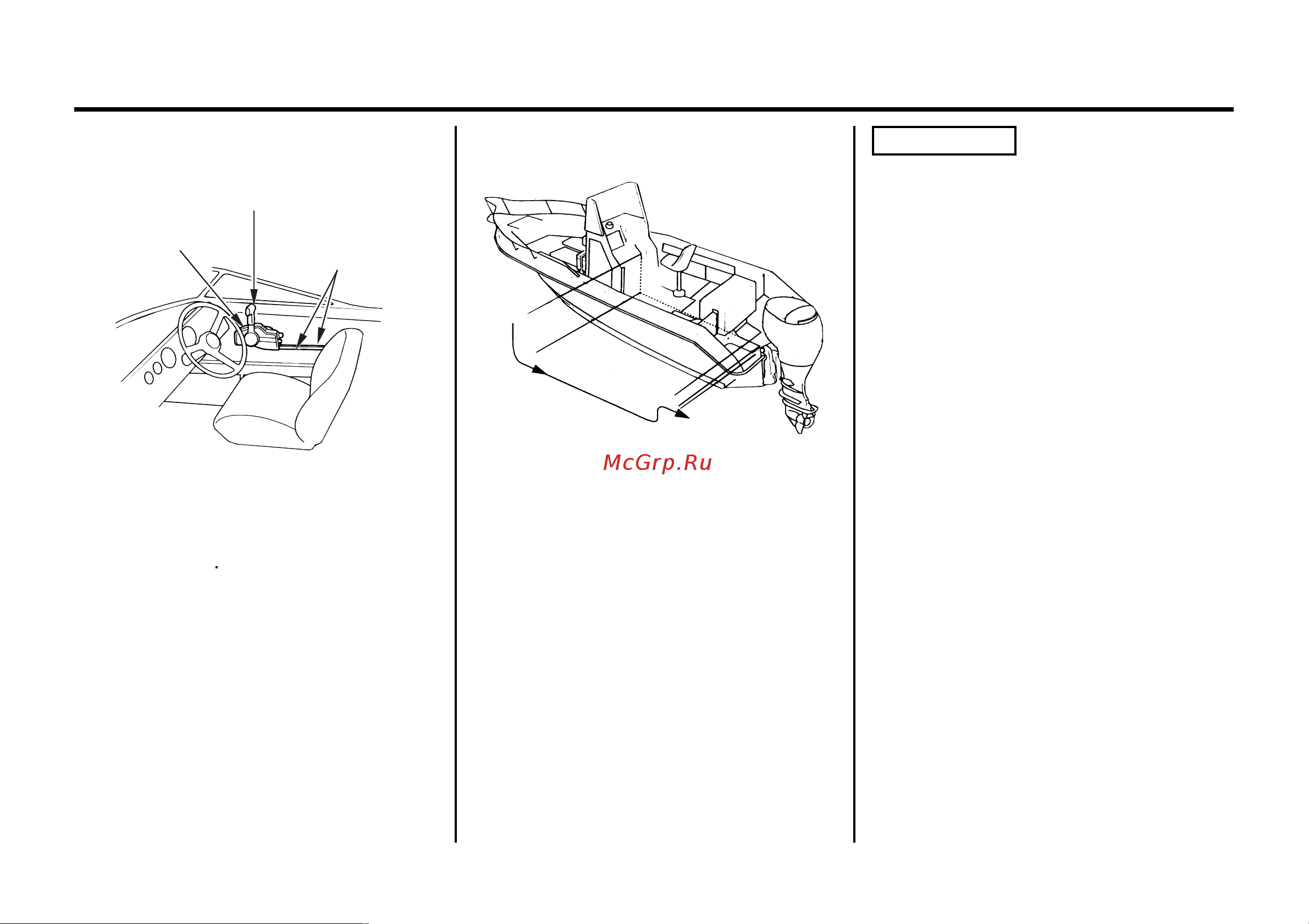

УСТАНОВКА ПОДВЕСНОГО МОТОРА
<Расположение поста дистанционного
управления>
ПОСТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ТРОСОВЫЙ ПРИВОД
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
<Длина тросового привода дистанционного
управления>
Пост дистанционного управления следует
установить так, чтобы судоводителю было
удобно управлять рычагом и пользоваться
выключателями. Убедитесь в отсутствии
препятствий на пути прокладки тросового
привода дистанционного управления.
К расположению постов управления типа R2
и R3 предъявляются аналогичные
требования.
Измерьте расстояние от поста
дистанционного управления до подвесного
мотора по маршруту прокладки тросового
привода управления. Рекомендуется
использовать трос, длина которого
превышает измеренное значение на 300 мм "
450 мм.
Проложите тросовый привод по
предварительно намеченному маршруту и
убедитесь в том, что трос имеет достаточную
длину.
Присоедините тросовый привод к двигателю
и убедитесь в отсутствии переломов,
изгибов малого радиуса и сильного
натяжения тросов, а также в отсутствии
помех перемещению тросов при управлении
рычагом.
ВНИМАНИЕ
Минимальный допустимый радиус изгиба
тросового привода дистанционного
управления составляет 150 мм. Если
проложить тросы с меньшим радиусом
изгиба, то это приведет к сокращению срока
службы тросового привода и отрицательно
скажется на функционировании рычага
управления.
Подбор гребного винта
Эксплуатируйте подвесной мотор с гребным
винтом, который при полностью открытой
дроссельной заслонке и полностью
груженой лодке обеспечивает частоту
вращения коленчатого вала двигателя от
5000 мин
"1
(об/мин) до 6000 мин
"1
(об/мин)
rpm). Частота вращения вала двигателя
зависит от размеров гребного винта и
состояния лодки. Если подвесной мотор
эксплуатируется при оборотах коленчатого
вала выше допустимых, то это отрицательно
повлияет на состояние двигателя и приведет
к серьезным повреждениям. Использование
правильно подобранного гребного винта
обеспечивает мощное ускорение, высокую
максимальную скорость, отличную
топливную экономичность и комфортность
хода. Кроме того, увеличивается срок
службы двигателя.
Для правильного подбора гребного винта
проконсультируйтесь со специалистами
официального дилера Honda, который
занимается продажей и обслуживанием
подвесных моторов.
