81

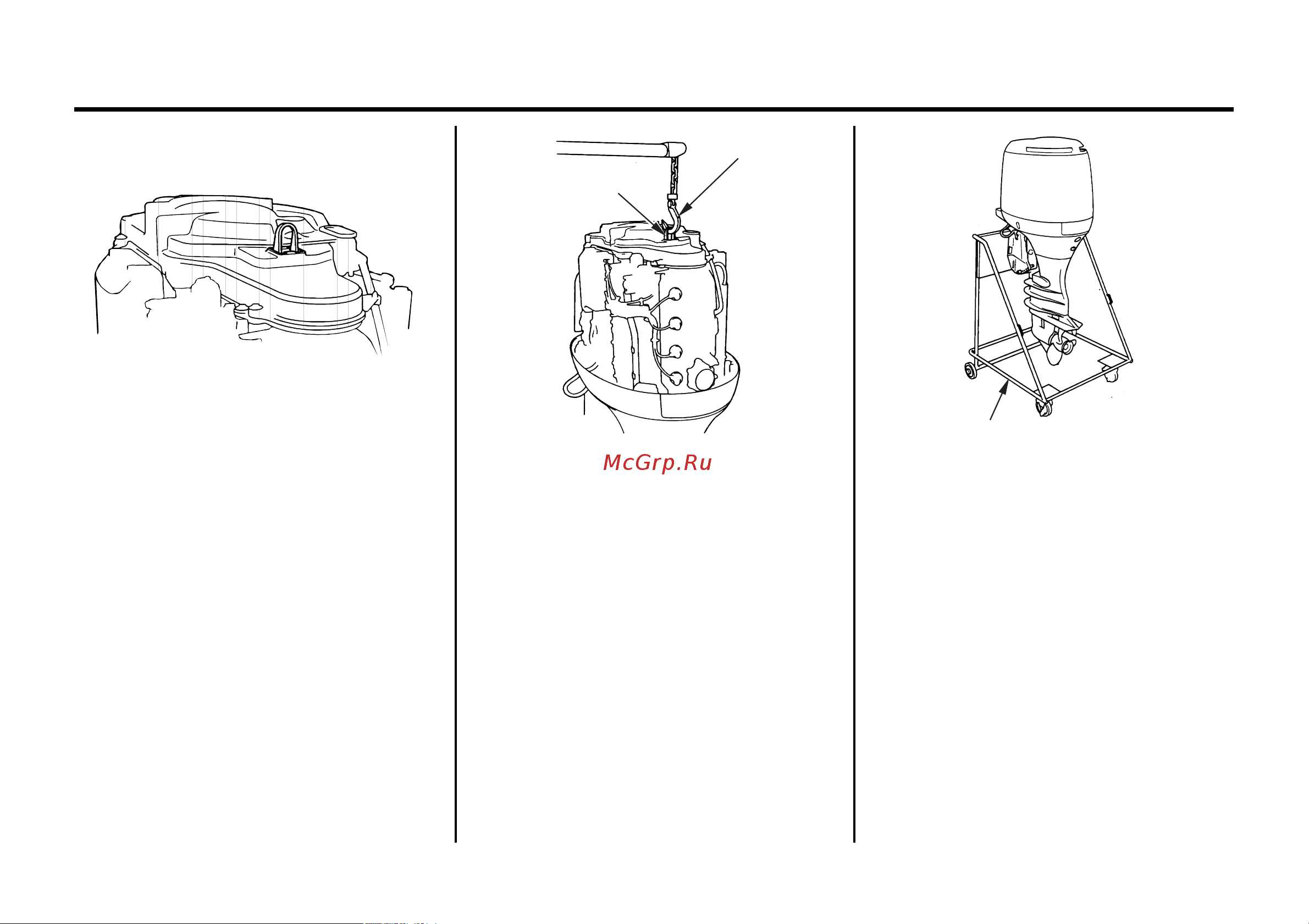

ТРАНСПОРТИРОВКА ПОДВЕСНОГО МОТОРА
ПОДЪЕМНАЯ
ПРОУШИНА
ГРУЗОПОДЪЕМНЫЙ
КРЮК
СТОЙКА ДЛЯ ПОДВЕСНОГО МОТОРА
Транспортировка
При перевозке подвесного мотора на
автомобиле выполните следующее.
1. Снимите капот двигателя.
2. Установите крюк грузоподъемного
устройства над подъемной проушиной и
подвесьте подвесной мотор, для того
чтобы снять его с лодки.
3. Вверните подъемную проушину в
резьбовое отверстие в центре шкива
стартера, так чтобы резьбовая часть
стержня проушины была не видна.
4. Отсоедините грузоподъемный крюк от
петли и установите на место капот
двигателя.
