85
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА

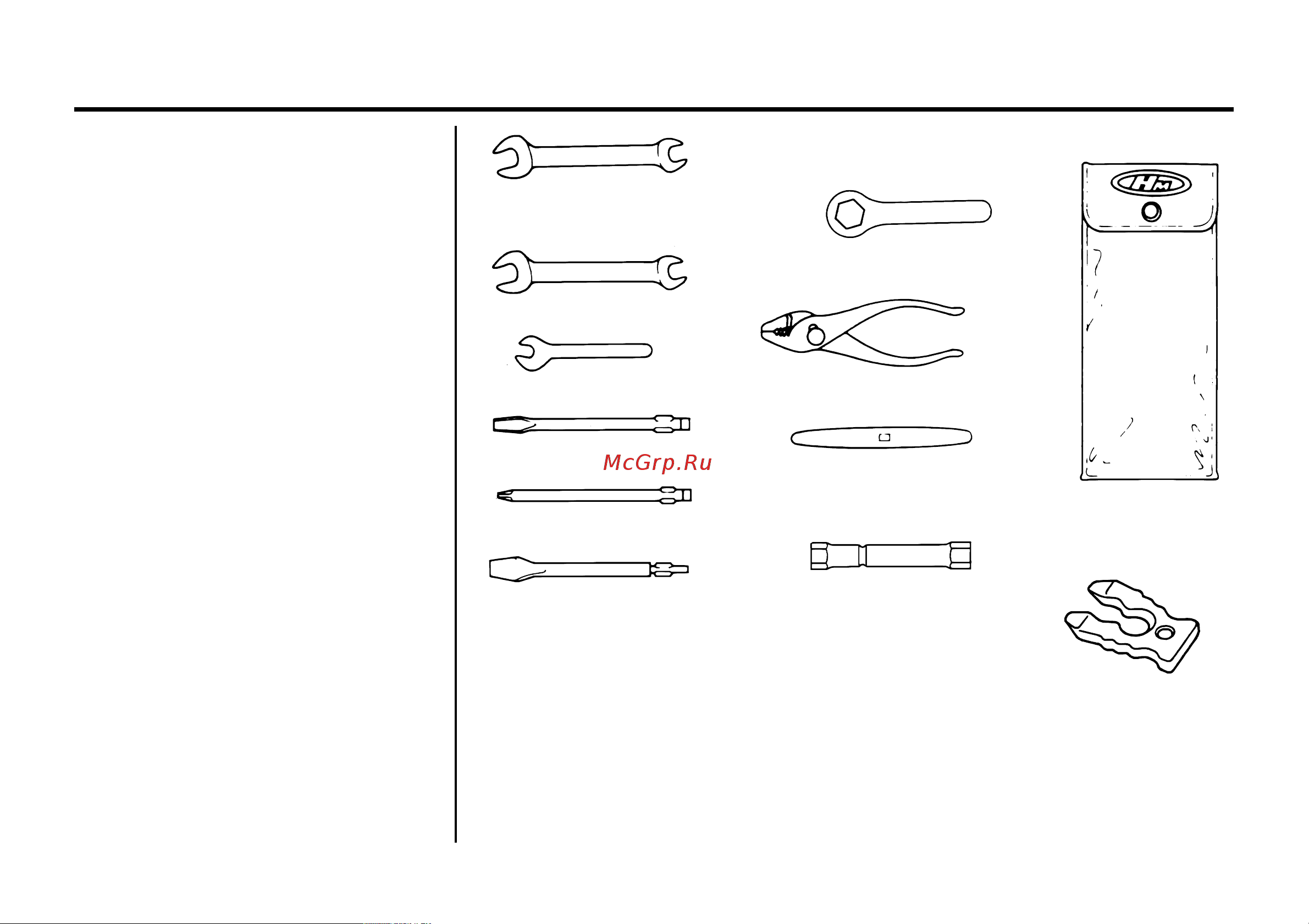

Прилагаемый комплект инструментов и
запасных частей
В комплекте с подвесным мотором
поставляются следующие инструменты,
принадлежности и запасные части,
предназначенные для технического
обслуживания, выполнения регулировочных
операций и ремонта в экстренных ситуациях.
ГАЕЧНЫЙ КЛЮЧ 14х17 мм
ГАЕЧНЫЙ КЛЮЧ 10х12 мм
ГАЕЧНЫЙ КЛЮЧ 8 мм
ПЛОСКАЯ ОТВЕРТКА
КРЕСТОВАЯ ОТВЕРТКА
ОТВЕРТКА ДЛЯ ПРОВЕРКИ УРОВНЯ МАСЛА
НАКИДНОЙ ГАЕЧНЫЙ КЛЮЧ 19 мм
ПЛОСКОГУБЦЫ
РУКОЯТКА ОТВЕРТКИ
КЛЮЧ ДЛЯ СВЕЧЕЙ ЗАЖИГАНИЯ
ИНСТРУМЕНТАЛЬНАЯ СУМКА
ЗАПАСНАЯ СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
(только для постов дистанцион"
ного управления типа R2, R3)
