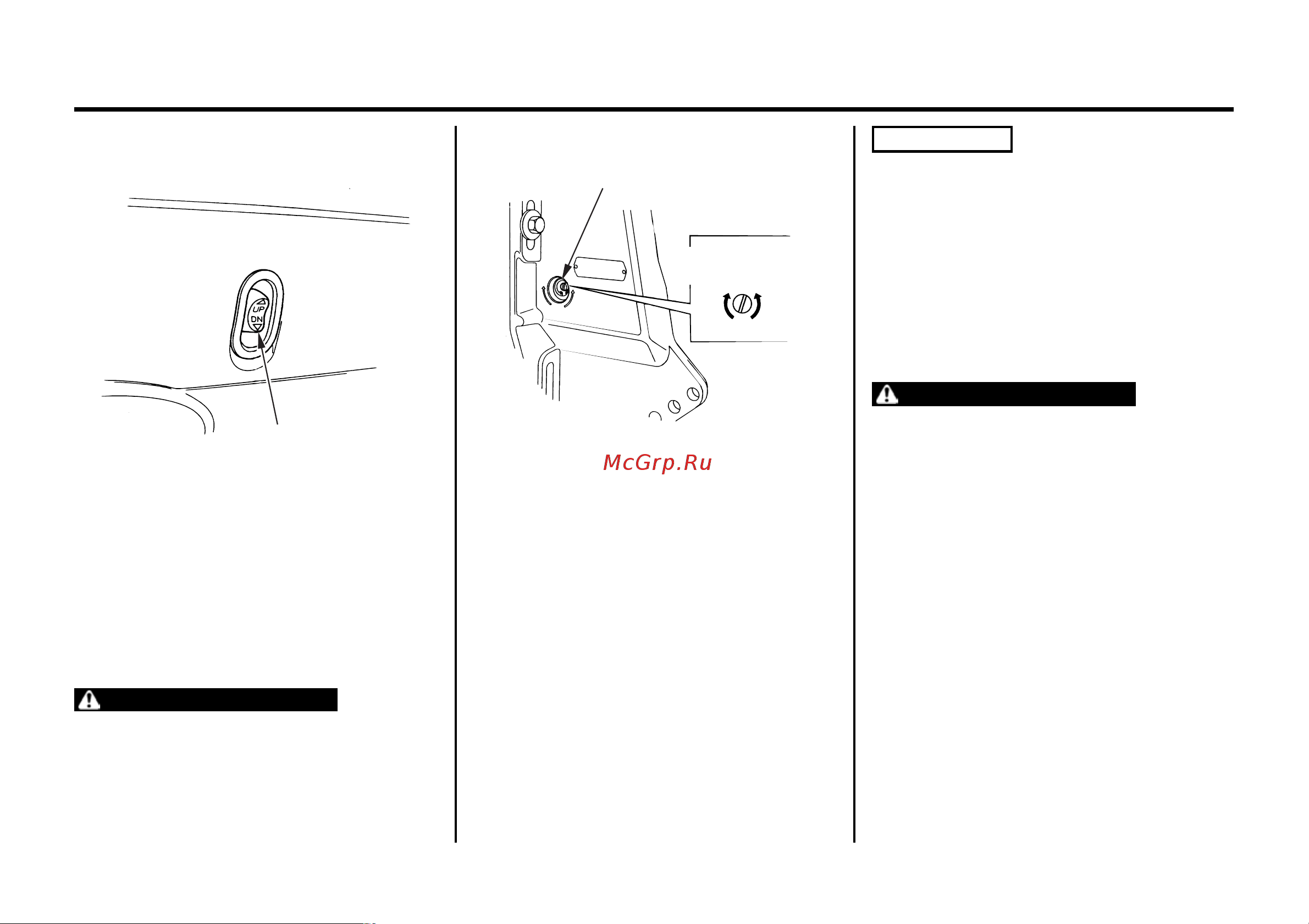

ЭКСПЛУАТАЦИЯ ПОДВЕСНОГО МОТОРА
Выключатель сервопривода подъема из
воды
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
ПОДЪЕМА ИЗ ВОДЫ
Клапан отключения сервопривода
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
СЕРВОПРИВОД
(затянуть)
ПОДЪЕМ
ВРУЧНУЮ
(отпустить)
Если вы находитесь на удалении от поста
дистанционного управления и не можете
включить сервопривод подъема, то можно
поднять подвесной мотор, воспользовав"
шись выключателем сервопривода, который
расположен сбоку на подвесном моторе.
Выключатели сервопривода подъема из
воды, установленные на рычаге дистанцион"
ного управления и на самом подвесном
моторе, функционируют аналогично.
Запрещается использовать выключатель
сервопривода на подвесном моторе, если
лодка находится на плаву.
Если сервопривод подъема не функциони"
рует (например, из"за разряженной
аккумуляторной батареи или неисправного
электродвигателя сервопривода), то
подвесной мотор можно поднять или
опустить вручную. Для этого необходимо
сначала отключить сервопривод.
Для подъема подвесного мотора вручную
отверните с помощью отвертки клапан
отключения сервопривода на один"два
оборота (против часовой стрелки). Клапан
расположен под транцевым кронштейном.
ВНИМАНИЕ
Запрещается отворачивать клапан
отключения сервопривода более, чем на два
оборота. В противном случае после
закрытия клапана подвесной мотор будет
невозможно поднять из воды.
После подъема или опускания подвесного
мотора вручную необходимо закрыть
клапан, для того чтобы зафиксировать
подвесной мотор.
Перед тем как пускать двигатель, закройте и
надежно затяните клапан отключения
сервопривода. В противном случае
подвесной мотор может подняться при
включении заднего хода.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
