Honda BF115A [92/114] Техническое обслуживание подвесного мотора
![Honda BF115A [92/114] Техническое обслуживание подвесного мотора](/views2/1010221/page92/bg5c.png)
91
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА

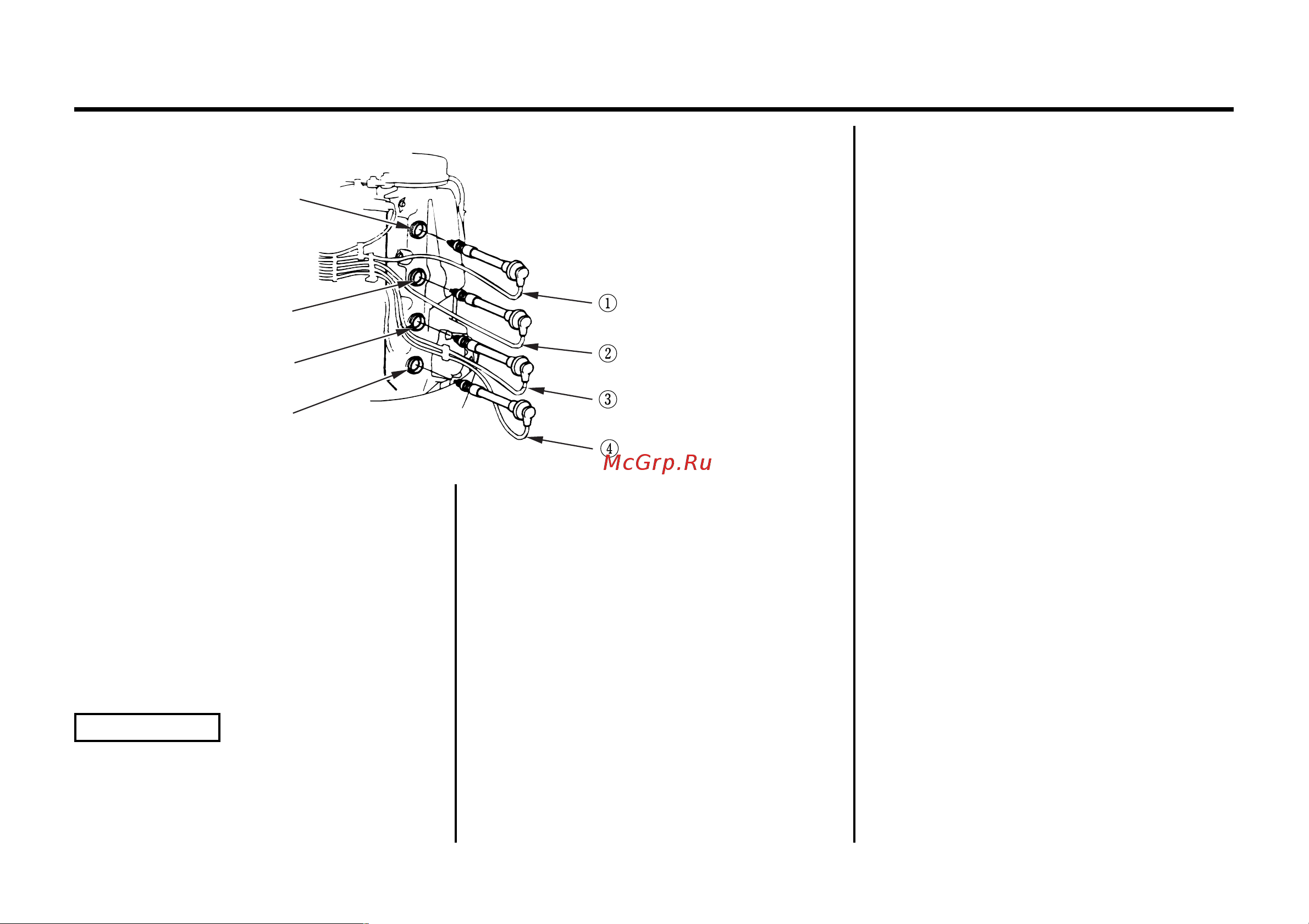

ПЕРВЫЙ ЦИЛИНДР
ВТОРОЙ ЦИЛИНДР
ТРЕТИЙ ЦИЛИНДР
ЧЕТВЕРТЫЙ ЦИЛИНДР
МЕТКА
МЕТКА
МЕТКА
МЕТКА
ПРИМЕЧАНИЕ:
При установке новой свечи зажигания, для
того чтобы обеспечить требуемую затяжку и
уплотнение, необходимо повернуть свечу на
полоборота после посадки буртика свечи на
уплотнительную шайбу. При установке
работавшей свечи зажигания, для того
чтобы обеспечить требуемую затяжку и
уплотнение, необходимо повернуть свечу на
1/8 " 1/4 часть оборота после посадки
буртика свечи на уплотнительную шайбу.
ВНИМАНИЕ
Свечи зажигания должны быть затянуты
требуемым моментом. Слабо затянутая
свеча зажигания может перегреться и стать
причиной повреждения двигателя.
8. Проверьте, чтобы цифровая маркировка,
нанесенная на наконечники свечей зажи"
гания, совпадала с номерами цилиндров
(цилиндры двигателя нумеруются сверху
вниз: 1"й, 2"й, 3"й и 4"й цилиндры), и
плотно наденьте наконечники на свечи
соответствующих цилиндров.
