Honda BF115A [91/114] Техническое обслуживание подвесного мотора

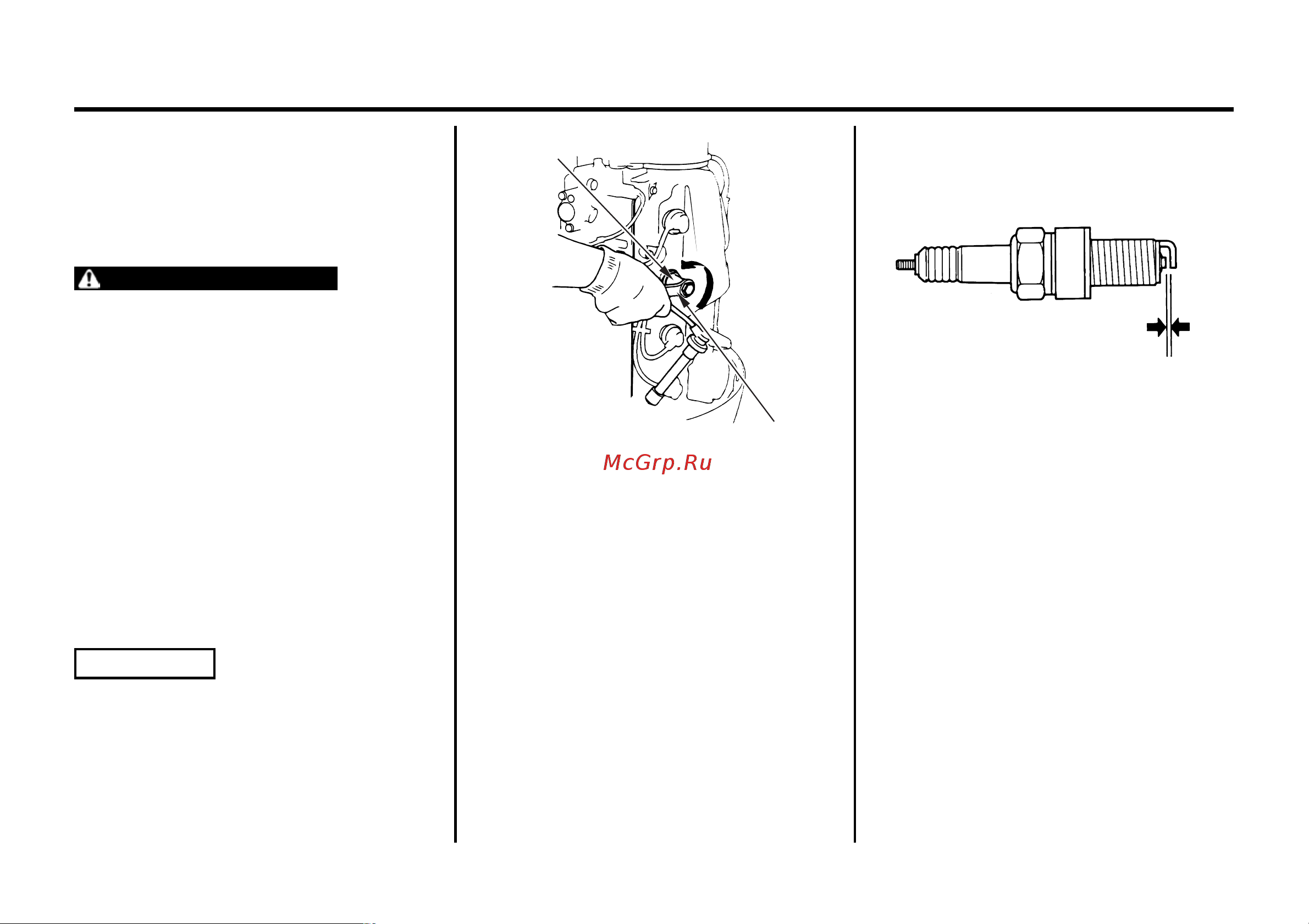

![Honda BF115A [91/114] Техническое обслуживание подвесного мотора](/views2/1010221/page91/bg5b.png)
90
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
КЛЮЧ ДЛЯ СВЕЧЕЙ
ЗАЖИГАНИЯ
НАКИДНОЙ ГАЕЧНЫЙ
КЛЮЧ 19 мм
0,7 " 0,8 мм
Свечи зажигания
Для обеспечения нормальной работы
двигателя свечи зажигания должны быть
свободны от отложений, и между
электродами свечи должен быть установлен
требуемый зазор.
При работе двигателя свечи зажигания
нагреваются до очень высокой температуры
и продолжают оставаться горячими еще
некоторое время после выключения
двигателя. Дайте двигателю остыть, прежде
чем приступать к техническому
обслуживанию свечей зажигания.
Периодичность проверки:
Через каждые 100 мото"часов или 6
месяцев.
Периодичность замены:
Через каждые 200 мото"часов или
ежегодно.
Рекомендуемые свечи зажигания:
ZFR7F"8 (NGK)
KJ22CR"L8 (DENSO)
ВНИМАНИЕ
Используйте только рекомендованные свечи
зажигания или полностью эквивалентные
им по характеристикам и качеству. Если
использовать свечи зажигания с
неподходящей тепловой характеристикой, то
это может привести к выходу двигателя из
строя.
1. Снимите капот двигателя.
2. Снимите наконечники свечей зажигания.
3. Для того чтобы вывернуть свечи
зажигания, используйте специальный
ключ для свечей зажигания и накидной
гаечный ключ на 19 мм, которые
включены в прилагаемый комплект
инструментов.
4. Осмотрите свечи зажигания. Свечи
зажигания не подлежат дальнейшему
использованию и должны быть заменены
при наличии очевидных признаков
износа, трещин или сколов на изоляторе.
Если свеча зажигания будет снова
установлена в двигатель, очистите ее с
помощью проволочной щетки.
5. Измерьте с помощью плоского щупа
зазор между электродами свечей
зажигания.
Величина зазора должна составлять 0,7 "
0,8 мм. При необходимости
отрегулируйте величину зазора,
осторожно подгибая боковой электрод.
6. Вверните свечи зажигания вручную, для
того чтобы избежать закусывания и
повреждения резьбы в отверстии.
7. После посадки свечи на уплотнительную
шайбу затяните свечу с помощью ключа,
предназначенного для свечей зажигания.
Затяжка свечи должна обеспечить
необходимое сжатие уплотнительной
шайбы.
ПРЕДУПРЕЖДЕНИЕ
