ОРГАНЫ УПРАВЛЕНИЯ
Тахометр (при наличии в комплекте
поставки)

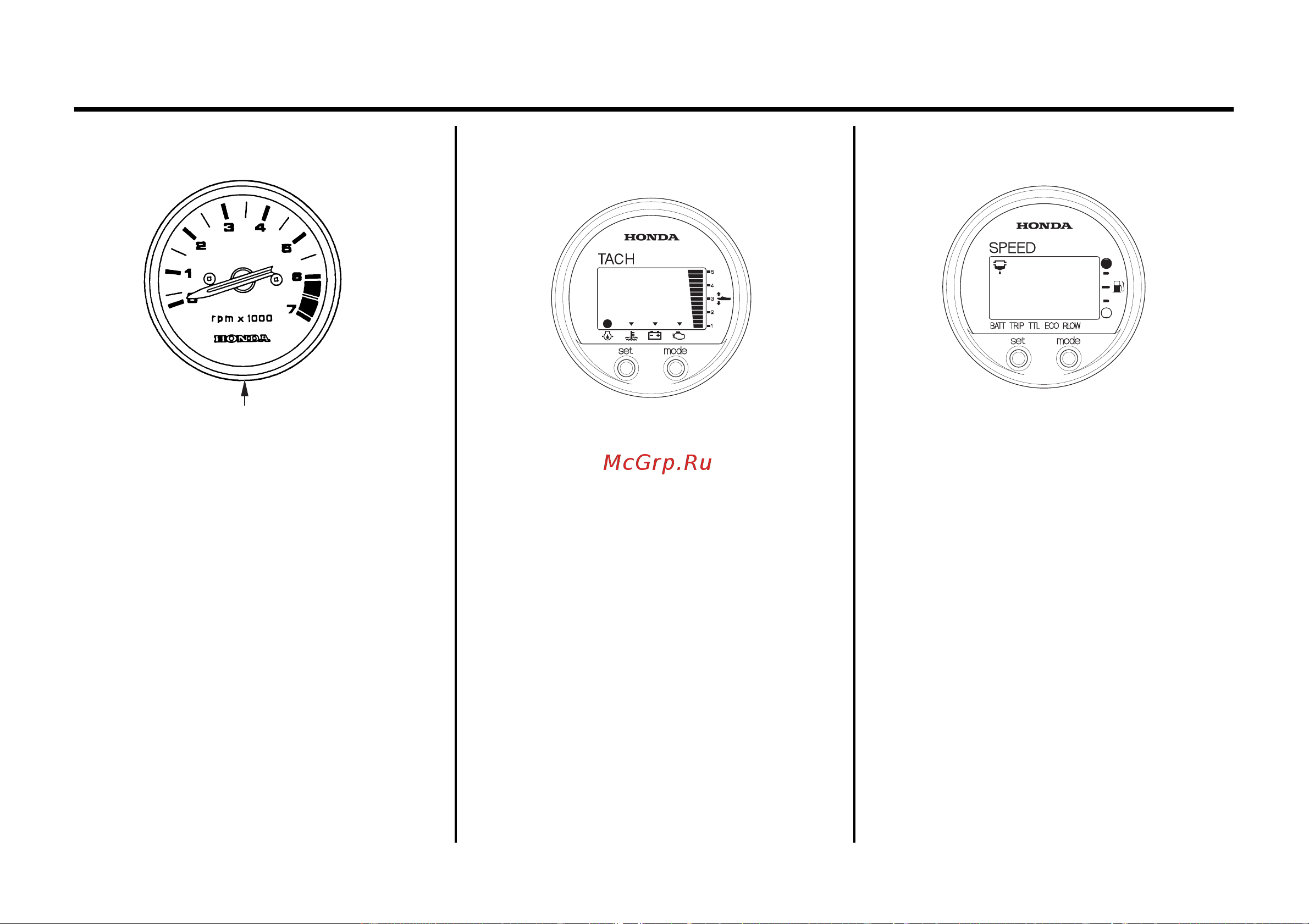

ТАХОМЕТР
Тахометр с цифровой индикацией
(дополнительное оборудование)
Спидометр с цифровой индикацией
(дополнительное оборудование)
Тахометр показывает частоту вращения вала
двигателя. Шкала прибора проградуирована
в тысячах об/мин.
Тахометр с цифровой индикацией может
выполнять следующие функции.
• Тахометр
• Счетчик моточасов
• Указатель угла наклона мотора
• Индикатор нормального давления
моторного масла
• Сигнализатор перегрева двигателя
• Сигнализатор неисправности системы
энергоснабжения ACG
• Сигнализатор неисправности системы
управления двигателем PGM"FI
Инструкции по использованию функций
цифрового тахометра см. в «Руководстве по
эксплуатации», которое прилагается к
каждому прибору.
Спидометр с цифровой индикацией может
выполнять следующие функции.
• Спидометр
• Указатель уровня топлива
• Вольтметр
• Одометр
• Указатель общего расхода топлива
• Эконометр
• Указатель мгновенного расхода топлива
• Индикатор наличия воды в фильтре"
отстойнике
Инструкции по использованию функций
цифрового спидометра см. в «Руководстве
по эксплуатации», которое прилагается к
каждому прибору.
