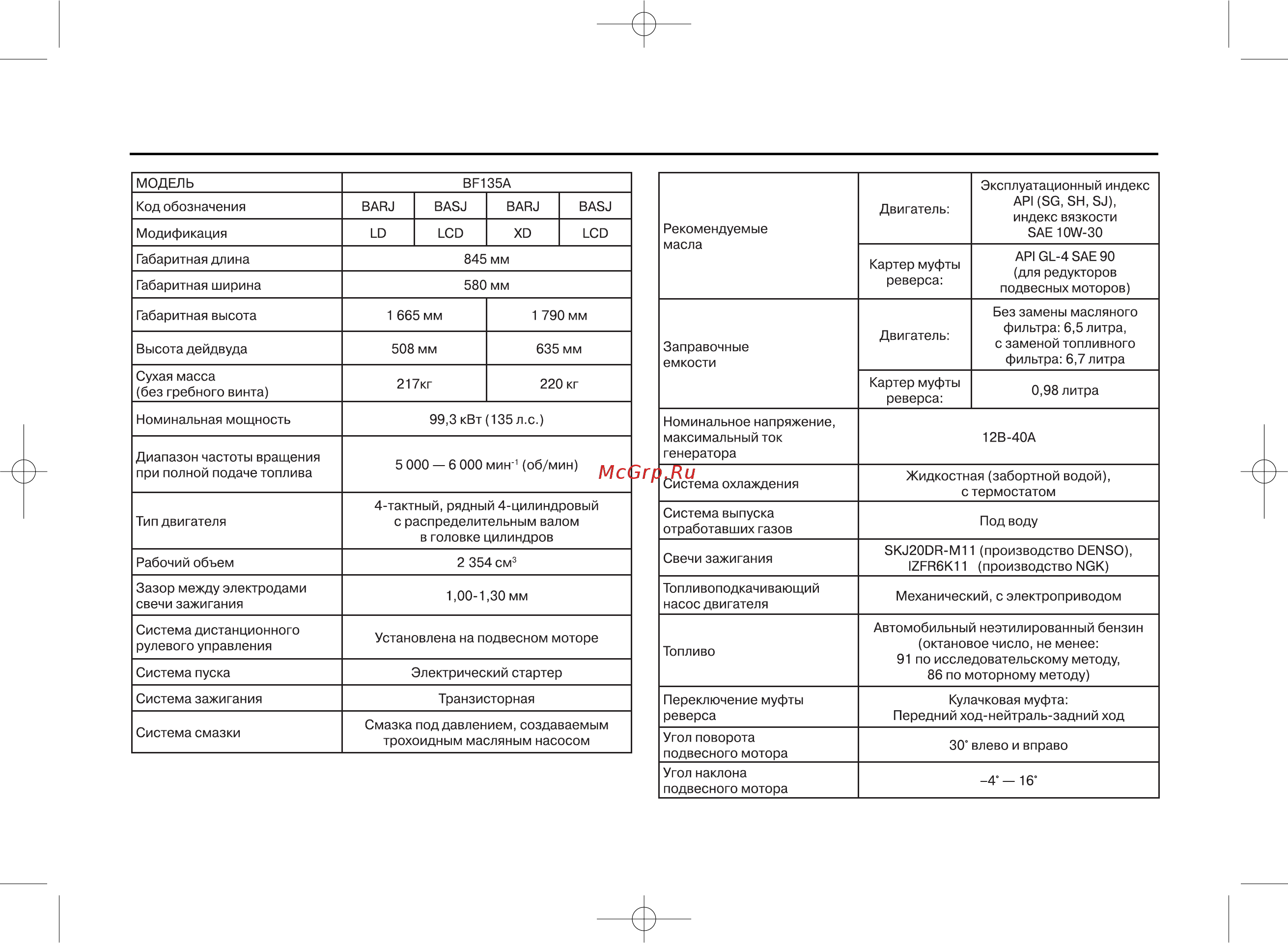

15. ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальная мощность подвесных моторов Honda опреде
лена в соответствии с NMMA и стандартом 28/23 ICOMIA.
