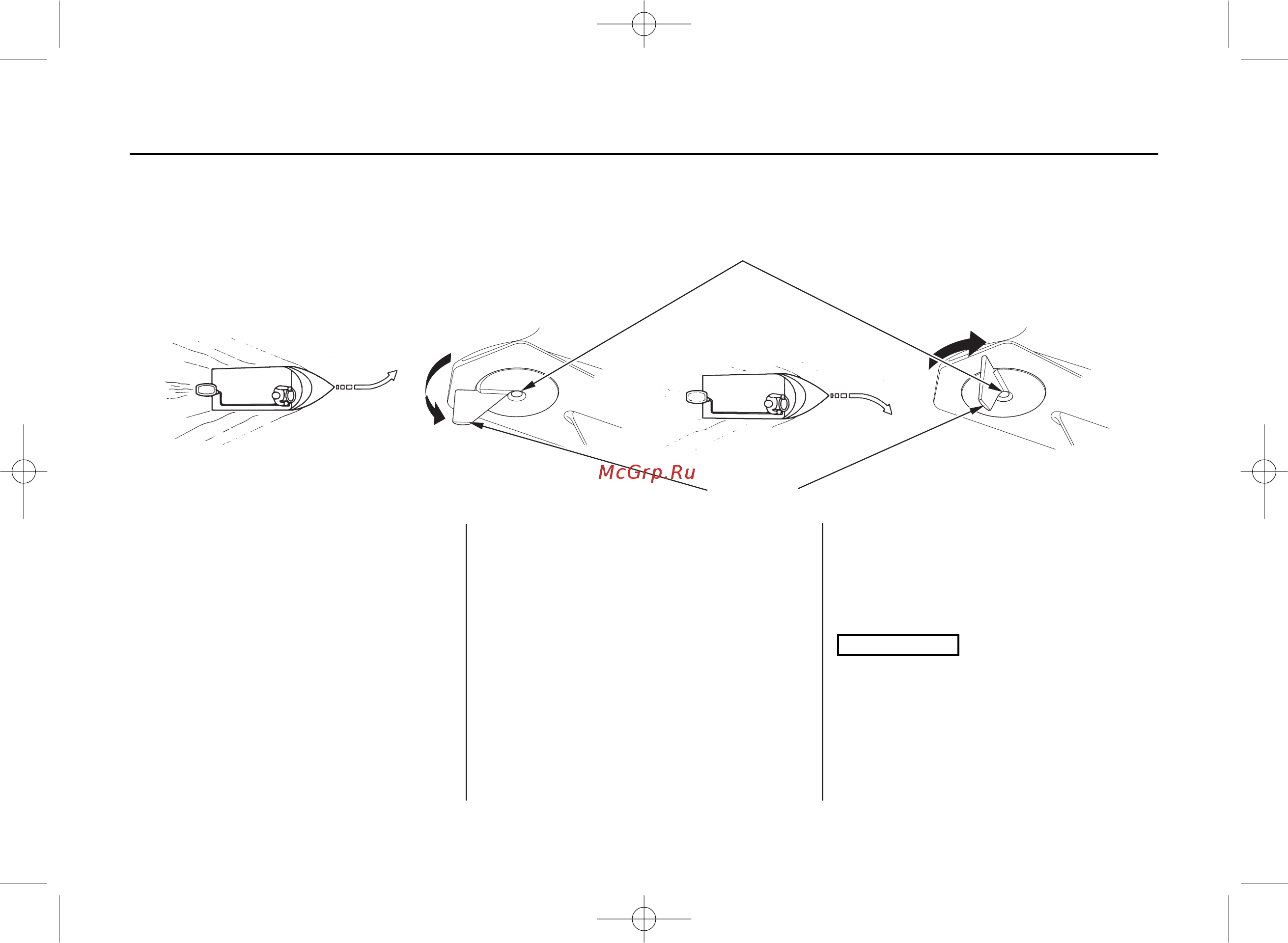

ЭКСПЛУАТАЦИЯ
Регулировка триммера
Триммер предназначен для парирования
увода рулевого управления, который воз
никает под воздействием реактивного мо
мента гребного винта. Если усилия для по
ворота вправо и влево неодинаковы, то
нужно выравнять их при помощи триммера.
Добейтесь равномерного распределения
загрузки судна и двигайтесь прямым кур
сом при полном дросселе. Слегка вращая
штурвал вправо и влево, оцените усилие,
необходимое для его вращения.
Если для поворота влево требуется прило
жить меньшее усилие, чем при повороте
вправо:
Отпустите крепежный болт триммера и по
верните триммер, так чтобы его задняя
кромка сместилась влево. Затяните крепеж
ный болт достаточным моментом.
Если для поворота вправо требуется прило
жить меньшее усилие, чем при повороте
влево:
Отпустите крепежный болт триммера и по
верните триммер, так чтобы его задняя
кромка сместилась вправо. Надёжно затя
ните крепежный винт.
Следует понемногу менять положение
триммера за один приём и проверять ре
зультат каждого перемещения. Неправиль
ная регулировка триммера может вызвать
ухудшение управляемости.
Окраска анодов или нанесение на них
другого защитного покрытия приведет к
коррозионным повреждениям подвес
ного мотора.
ВЛЕВО
ВПРАВО
КРЕПЕЖНЫЙ БОЛТ
ТРИММЕР
