65
ЭКСПЛУАТАЦИЯ
Выключатель сервопривода
подъема подвесного мотора из воды
Если Вам сложно достать до выключателя
сервопривода наклона/подъёма, который
расположен на рычаге дистанционного уп
равления, то можно воспользоваться вык
лючателем, расположенным на подвесном
моторе. Этот выключатель работает точно
также как и тот, что расположен на рычаге
дистанционного управления.
Не пользуйтесь выключателем на под
весном моторе во время движения.
Клапан отключения сервопривода
Если сервопривод подъема не функциони
рует (например, изза разряженной аккуму
ляторной батареи или неисправного элект
родвигателя сервопривода), то подвесной
мотор можно поднять или опустить вручную.
Для этого необходимо отключить сервопри
вод. Для подъема подвесного мотора вруч
ную отверните с помощью отвертки клапан
отключения сервопривода на одиндва обо
рота (против часовой стрелки). Клапан рас
положен под транцевым кронштейном.
Запрещается отворачивать клапан отклю
чения сервопривода более чем на два обо
рота. В противном случае подвесной мотор
нельзя будет поднять из воды после закры
тия клапана.
После подъема или опускания подвесного
мотора вручную необходимо закрыть кла
пан, для того чтобы зафиксировать подвес
ной мотор.
Перед тем как пускать двигатель закройте и
надежно затяните клапан отключения сер
вопривода. В противном случае подвесной
мотор может подняться при включении
заднего хода.

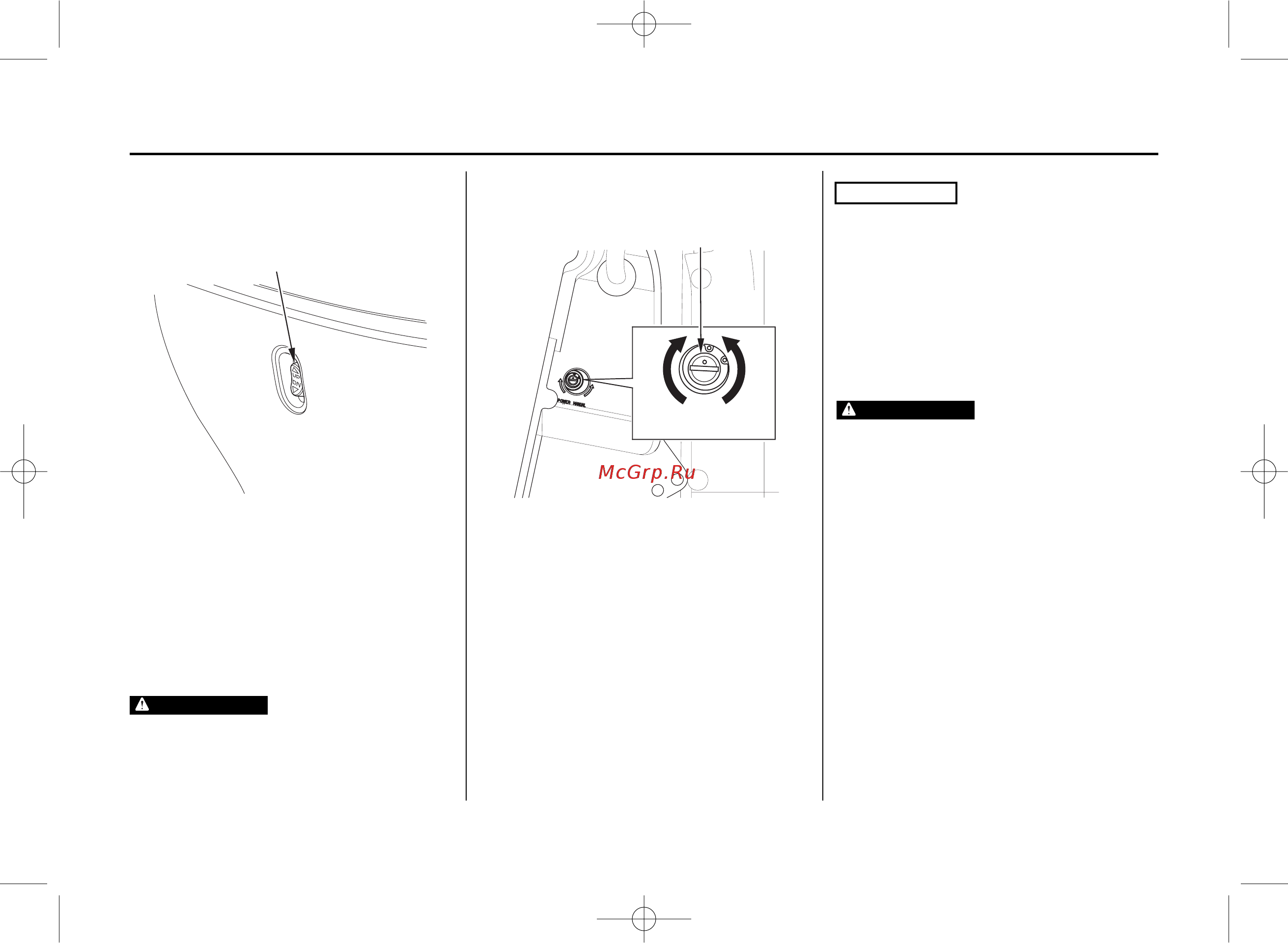

ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
ПОДЪЕМА ИЗ ВОДЫ
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
СЕРВО
ПРИВОД
(затянуть)
ПОДЪЕМ
ВРУЧНУЮ (для
освобождения)
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 65
