21
ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ

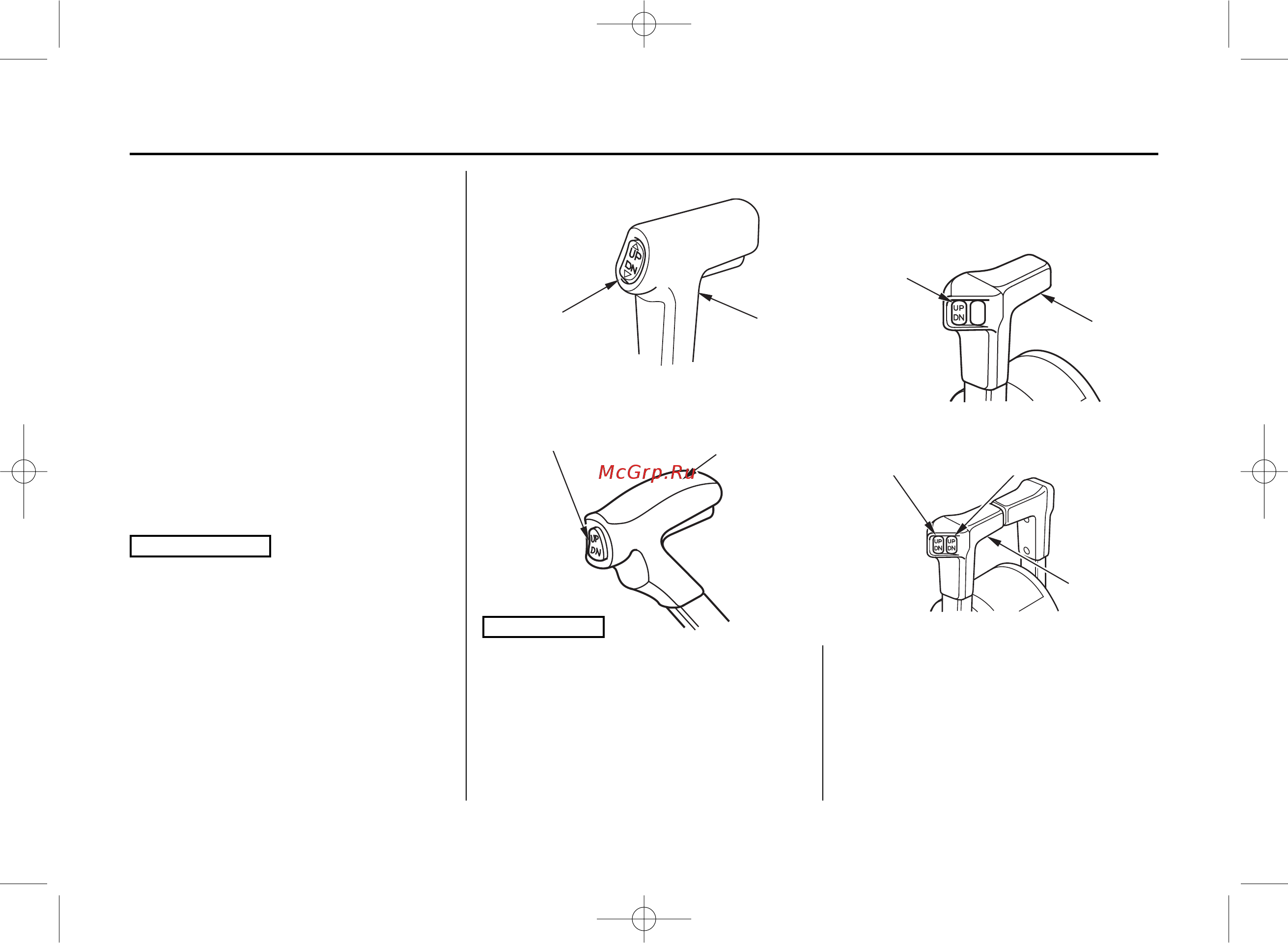

Выключатель сервопривода регули
ровки наклона/подъема из воды
Сервопривод регулировки положения
подвесного мотора
Для обеспечения правильного дифферен
та судна во время хода отрегулируйте нак
лон мотора относительно вертикали в пре
делах от –4° до 16°, нажав для этого на вык
лючатель сервопривода регулировки нак
лона/подъёма. Сервоприводом можно
пользоваться как на ходу так и при непод
вижном судне.
Используя сервопривод, судоводитель
может добиться наибольшего ускорения,
скорости движения, устойчивости на кур
се и оптимизировать расход топлива.
Регулировка наклона мотора в диапазоне
от –4° до 16° возможно при установке под
весного мотора на судно с углом наклона
транца 12°.
(модификация R1)
(модификация R2)
Слишком большой угол наклона подвесно
го мотора может стать причиной оголения
лопастей гребного винта, подсоса воздуха
к винту и резкого увеличения оборотов
двигателя выше допустимого значения.
Слишком большой угол может также послу
жить причиной выхода из строя водяной
помпы.
(модификация R3)
(С ОДНИМ ДВИГАТЕЛЕМ)
(ДЛЯ ДВУХМОТОРНОГО СУДНА)
ПРИМЕЧАНИЕ
РЕГУЛИРОВКИ
НАКЛОНА/ПОДЪЁМА
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ЗАДНИЙ
ХОД
ЗАДНИЙ
ХОД
ВЫКЛЮЧАТЕЛЬ СЕРВОПРИВОДА
РЕГУЛИРОВКИ НАКЛОНА/ПОДЪЕМА ИЗ ВОДЫ
(ЛЕВЫЙ) (ПРАВЫЙ)
ВНИМАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:29 Page 21
