ЭКСПЛУАТАЦИЯ
Указатель наклона мотора
(дополнительное оборудование)
Указатель угла наклона мотора позволяет
правильно отрегулировать установку под
весного мотора. Глядя на указатель накло
на подвесного мотора и пользуясь выклю
чателем сервопривода ("UP" — ВВЕРХ или
"DN" — ВНИЗ), подберите положение дви
гателя, обеспечивающее наилучшие свой
ства судна по скорости движении и по уп
равляемости.
Рисунок соответствует модификации R1.
Для подвесных моторов других модифика
ций регулировка выполняется аналогично.
Регулировку наклона спаренных подвес
ных моторов следует выполнять при помо
щи выключателя на рычаге управления.
Регулировка положения выключателем на
панели управления нарушит баланс между
двумя двигателями, что негативно скажет
ся на управляемости судна и на его ско
рости.

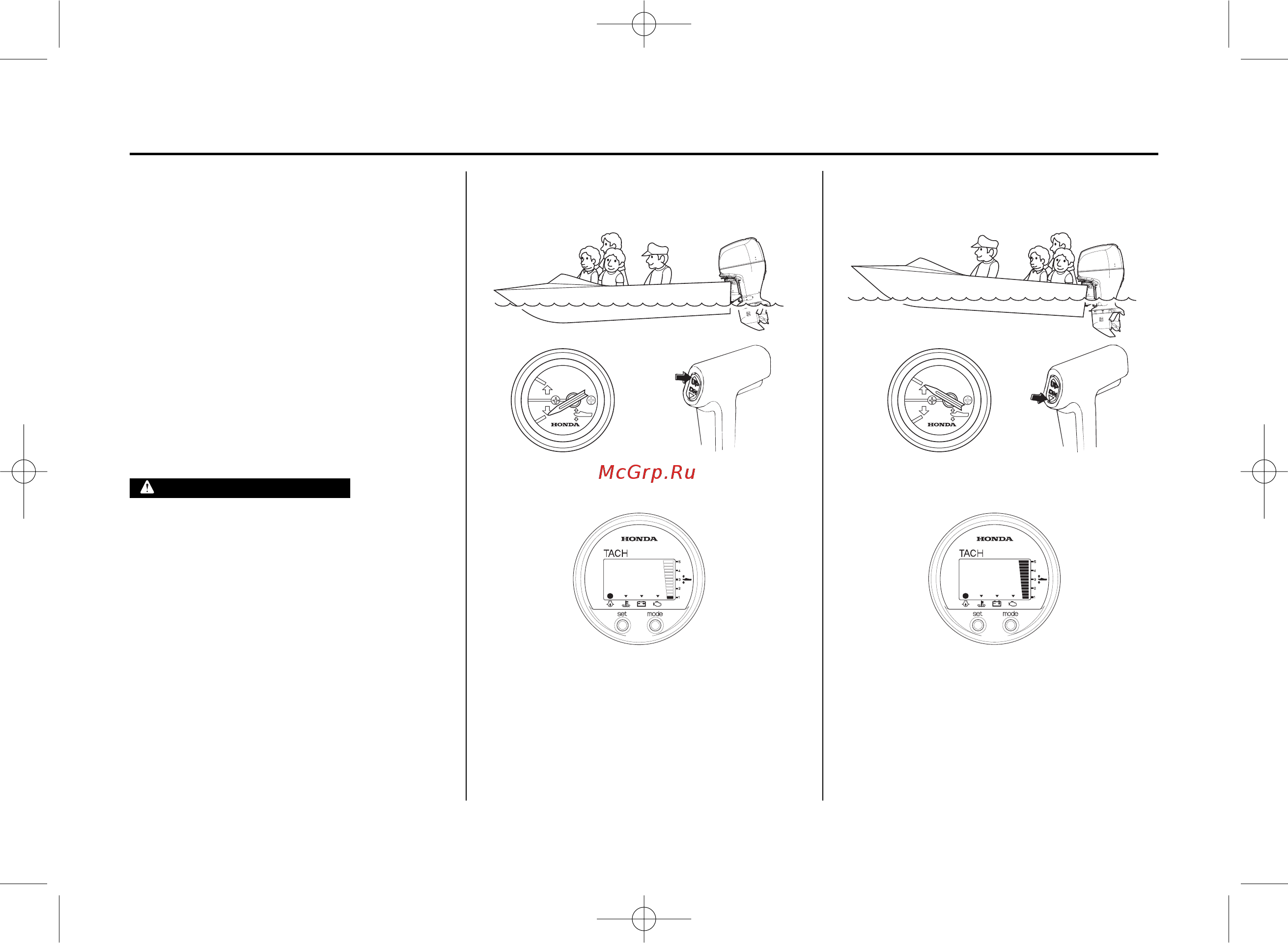

При слишком малом наклоне мотора стрел
ка указателя наклона будет в положении,
показанном на рисунке. Для уменьшения
дифферента на нос нужно увеличить наклон
мотора, нажав на сторону UP выключателя
сервопривода наклона/подъёма.
При слишком большом наклоне мотора
стрелка указателя наклона будет в положе
нии, показанном на рисунке. Для уменьше
ния дифферента на корму нужно умень
шить наклон мотора, нажав на сторону DN
выключателя сервопривода наклона/подъ
ёма.
УВЕЛИЧЕННЫЙ ДИФФЕРЕНТ НА НОС ИЗЗА
1. ПЕРЕГРУЗКИ НОСОВОЙ ЧАСТИ
2. УГОЛ НАКЛОНА МОТОРА СЛИШКОМ МАЛ
Цифровой тахометр
Цифровой тахометр
УВЕЛИЧЕННЫЙ ДИФФЕРЕНТ НА КОРМУ ИЗЗА
1. ПЕРЕГРУЗКИ КОРМОВОЙ ЧАСТИ
2. УГОЛ НАКЛОНА МОТОРА СЛИШКОМ ВЕЛИК
ПРЕДУПРЕЖДЕНИЕ
