![Honda BF 150 AK2 XU [51/114] Пуск двигателя](/views2/1010231/page51/bg33.png)
51

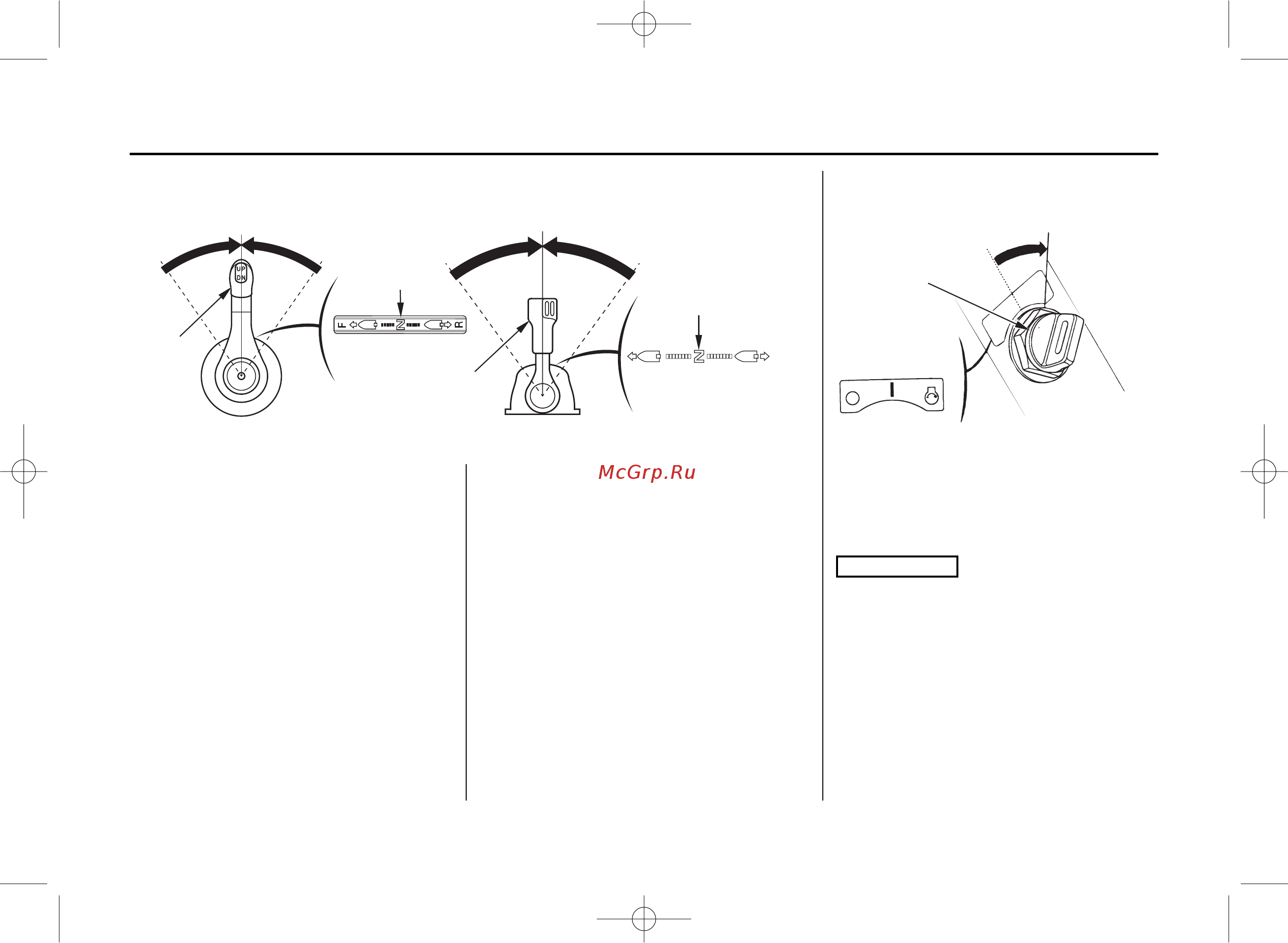

ПУСК ДВИГАТЕЛЯ
(модификация R2)
2. Установите рычаг дистанционного уп
равления в нейтральное положение.
Пуск двигателя заблокирован, если ры
чаг переключения муфты реверса не на
ходится в положении НЕЙТРАЛЬ.
(модификация R3)
3. Поверните ключ в положение START
(СТАРТЕР), для того чтобы пустить дви
гатель. Как только двигатель заработает,
отпустите ключ зажигания.
• Электродвигатель стартера потребля
ет значительный ток. Поэтому запре
щается непрерывная работа старте
ра дольше 5 секунд за одно включе
ние. Если двигатель не запустился в
течение 5 секунд, то перед следую
щим включением стартера необхо
димо сделать паузу не менее 10 се
кунд.
• Запрещается поворачивать ключ за
жигания в положение START (СТАР
РЫЧАГ
ДИСТАН
ЦИОННОГО
УПРАВ
ЛЕНИЯ
РЫЧАГ
ДИСТАН
ЦИОННОГО
УПРАВЛЕНИЯ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
ПУСК ДВИГАТЕЛЯ
(СТАРТЕР)
ЗАЖИГАНИЕ
ВКЛЮЧЕНО
ЗАЖИГАНИЕ
ВКЛЮЧЕНО
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
ВНИМАНИЕ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 51
