ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ
Кнопка фиксатора рычага в нейтраль
ном положении
(модификация R1)
(модификация R2)
Кнопка фиксатора рычага в нейтральном
положении предназначена для предотвра
щения случайного перемещения рычага.
Для перемещения рычага дистанционного
управления необходимо одновременно
нажимать на кнопку фиксатора.
Выключатель двигателя
(модификация R1)
Дистанционное управление оснащено зам
ком зажигания автомобильного типа. Если
пульт управления устанавливается на стен
ке борта (модификация R1), то выключа
тель двигателя расположен сбоку, рядом с
пультом. В пультах дистанционного управ
ления, предназначенных для установки на
щите (модификация R2) или сверху (моди
фикация R3), выключатель двигателя рас
положен в центре.
Положения ключа зажигания:
ON (ВКЛЮЧЕНО): для пуска двигателя
стартером.
OFF (ВЫКЛЮЧЕНО): работа двигателя пос
ле пуска (зажигание включено).
OFF (ВЫКЛЮЧЕНО): остановка двигателя
(ЗАЖИГАНИЕ ВЫКЛЮЧЕНО)
(модификации R2, R3)
Не оставляйте замок зажигания в положе
нии ЗАЖИГАНИЕ ВКЛЮЧЕНО при нерабо
тающем двигателе. Это приведет к разря
ду аккумуляторной батареи.
Работа стартера будет заблокирована, ес
ли рычаг дистанционного управления не
находится в положении NEUTRAL и если не
вставлена чека аварийного выключателя
двигателя.

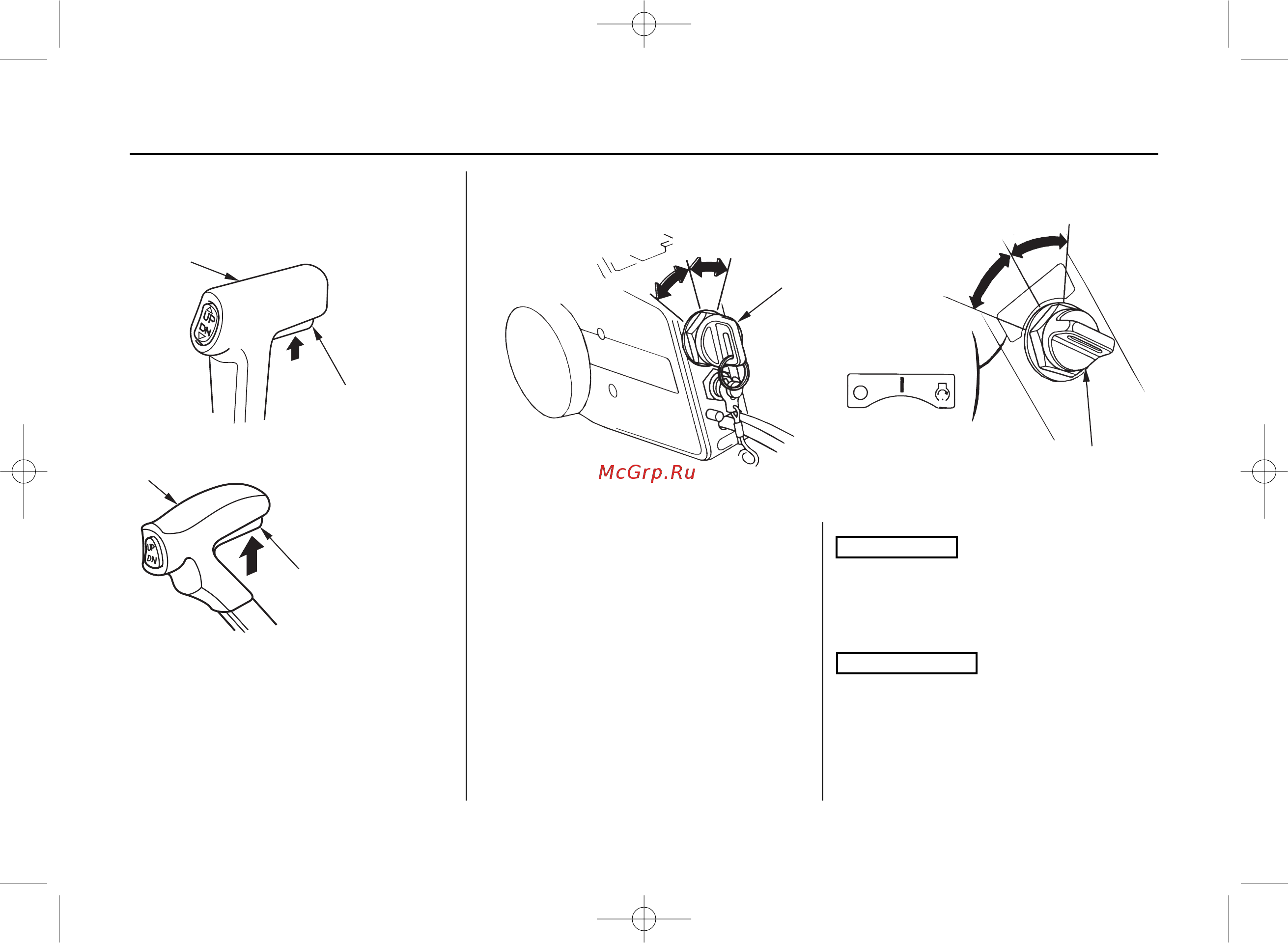

РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
КНОПКА
ФИКСАТОРА РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
ВКЛ.
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
КЛЮЧ
ЗАМКА
ЗАЖИГАНИЯ
ВЫКЛ.
КНОПКА
ФИКСАТОРА РЫЧАГА
В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
ВКЛ.
ВКЛ.
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
ПУСК
ДВИГАТЕЛЯ
(СТАРТЕР)
КЛЮЧ ЗАМКА
ЗАЖИГАНИЯ
ВЫКЛ.
ВЫКЛ.
ВНИМАНИЕ
ПРИМЕЧАНИЕ
