90
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОДВЕСНОГО МОТОРА
Топливный фильтр
Топливный фильтр (внутри чашки сетчато
го фильтра) под масляным фильтром.
Вода или осадок, накопившиеся в топлив
ном фильтре, вызывают потерю мощности
или ухудшают пусковые качества. Прово
дите проверку и замену топливного фильт
ра с необходимой периодичностью.
Периодичность проверки
состояния фильтра:
Каждые 100 моточасов или 6 месяцев
Периодичность замены:
Через каждые 400 моточасов или через 2
года.
Бензин является чрезвычайно легково
спламеняющимся веществом. Пары
бензина взрывоопасны. При взрыве
паров бензина возможны серьезные
травмы или гибель людей. Запрещает
ся курить, пользоваться открытым пла
менем или вносить искрящие предме
ты в рабочую зону. ХРАНИТЕ БЕНЗИН В
МЕСТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
• Всегда работайте только в хорошо
проветриваемых помещениях.
• Проверьте, чтобы бензин, слитый
из подвесного мотора, хранился в
закрытой безопасной емкости.
• Будьте осторожны, чтобы не про
лить бензин при замене топливного
фильтра. Пролитое топливо или его
пары могут воспламениться. В слу
чае пролива вытрите насухо брызги
и подтеки топлива, прежде чем пус
кать двигатель.

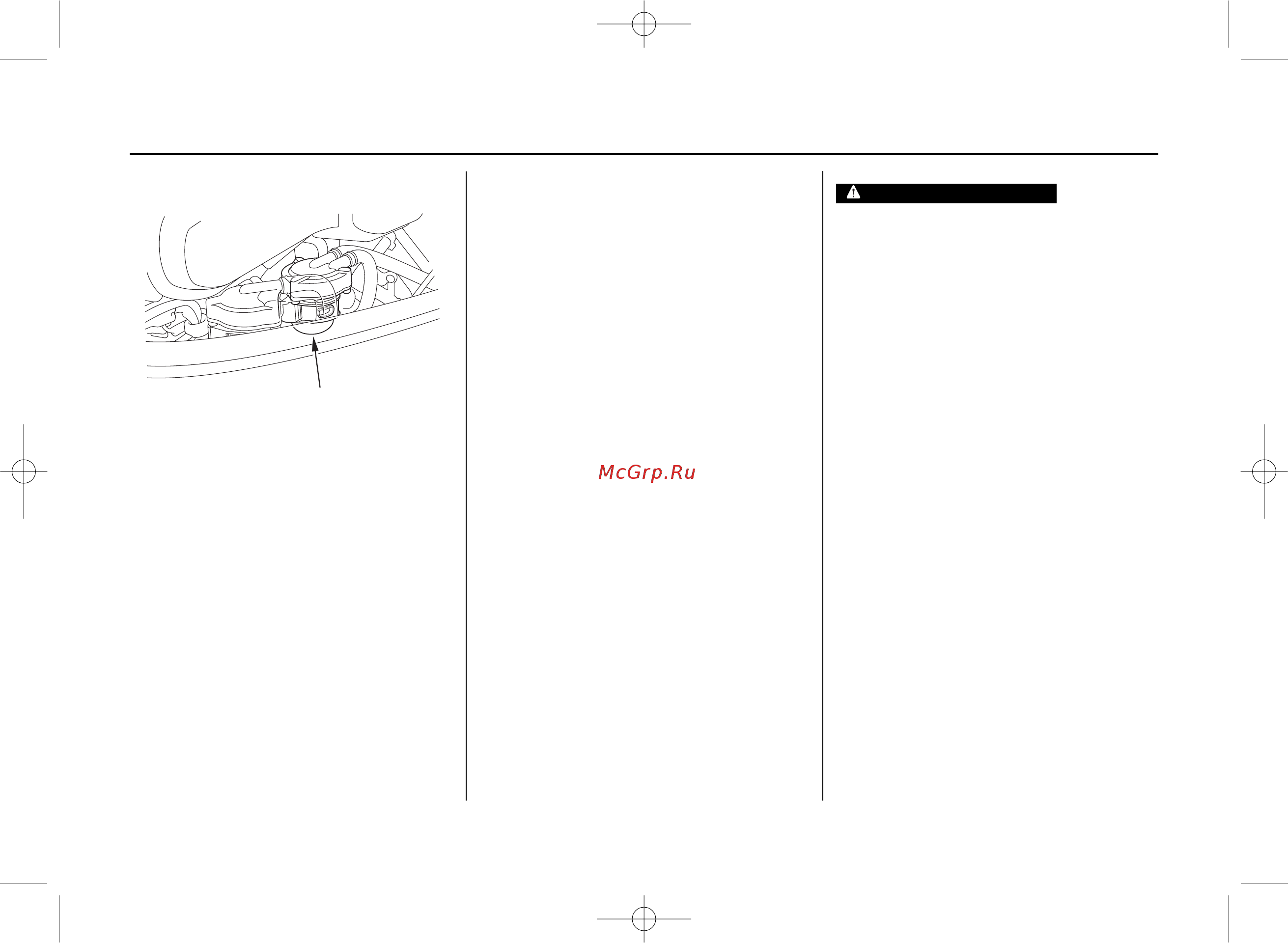

ТОПЛИВНЫЙ ФИЛЬТР
(Внутри чашки сетчатого фильтра)
ПРЕДУПРЕЖДЕНИЕ
BF135-150-RUS.qxd 31.05.2005 13:30 Page 90
