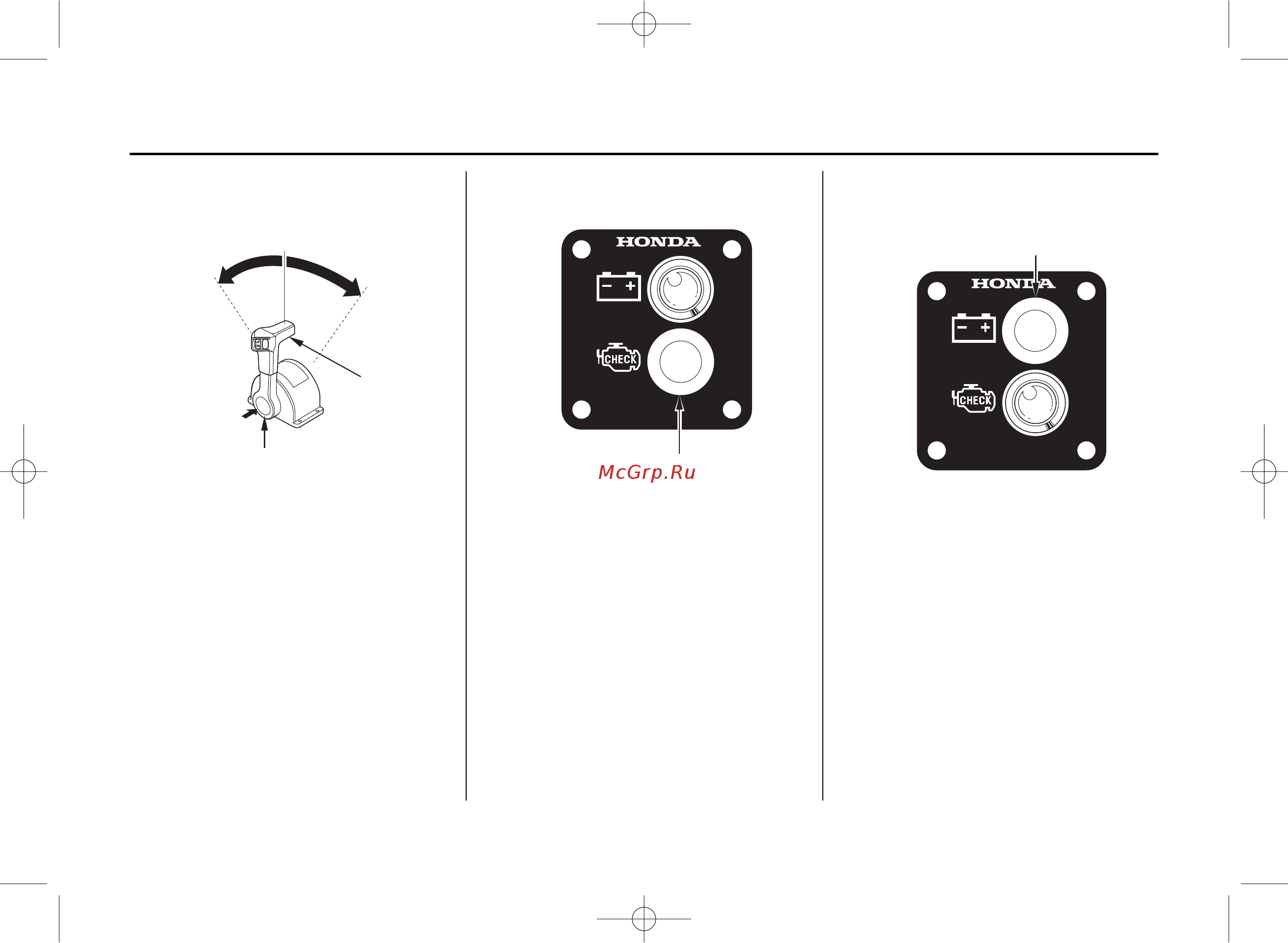

ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ
(Кнопка ускоренного холостого хода)
(модификация R3)
Кнопка ускоренного холостого хода и ры
чаг управления используются для сокра
щения периода прогрева двигателя без
включения муфты реверса. Нажав на кноп
ку ускоренного холостого хода, сдвиньте
рычаг дистанционного управления впе
рёд. Продолжайте сдвигать рычаг вперёд.
После того как рычаг минует положение
включения муфты гребного вала обороты
двигателя начнут увеличиваться.
Механизм включения муфты реверса не
работает, если нажать кнопку ускоренного
холостого хода и отпустить её после сдви
га рычага вперёд.
Сигнализатор/зуммер системы
управления двигателем (PGMFI)
При неисправности системы управления
включаются сигнализатор и зуммер.
Сигнализатор/зуммер цепи зарядки
аккумуляторной батареи
При неисправности цепи зарядки включа
ются сигнализатор и зуммер.
КНОПКА УСКОРЕННОГО
ХОЛОСТОГО ХОДА
СИГНАЛИЗАТОР СИСТЕМЫ
УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
СИГНАЛИЗАТОР ЦЕПИ
ЗАРЯДКИ БАТАРЕИ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
НЕЙТРАЛЬ
ПЕРЕДНИЙ
ХОД
ЗАДНИЙ
ХОД
