28
ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ

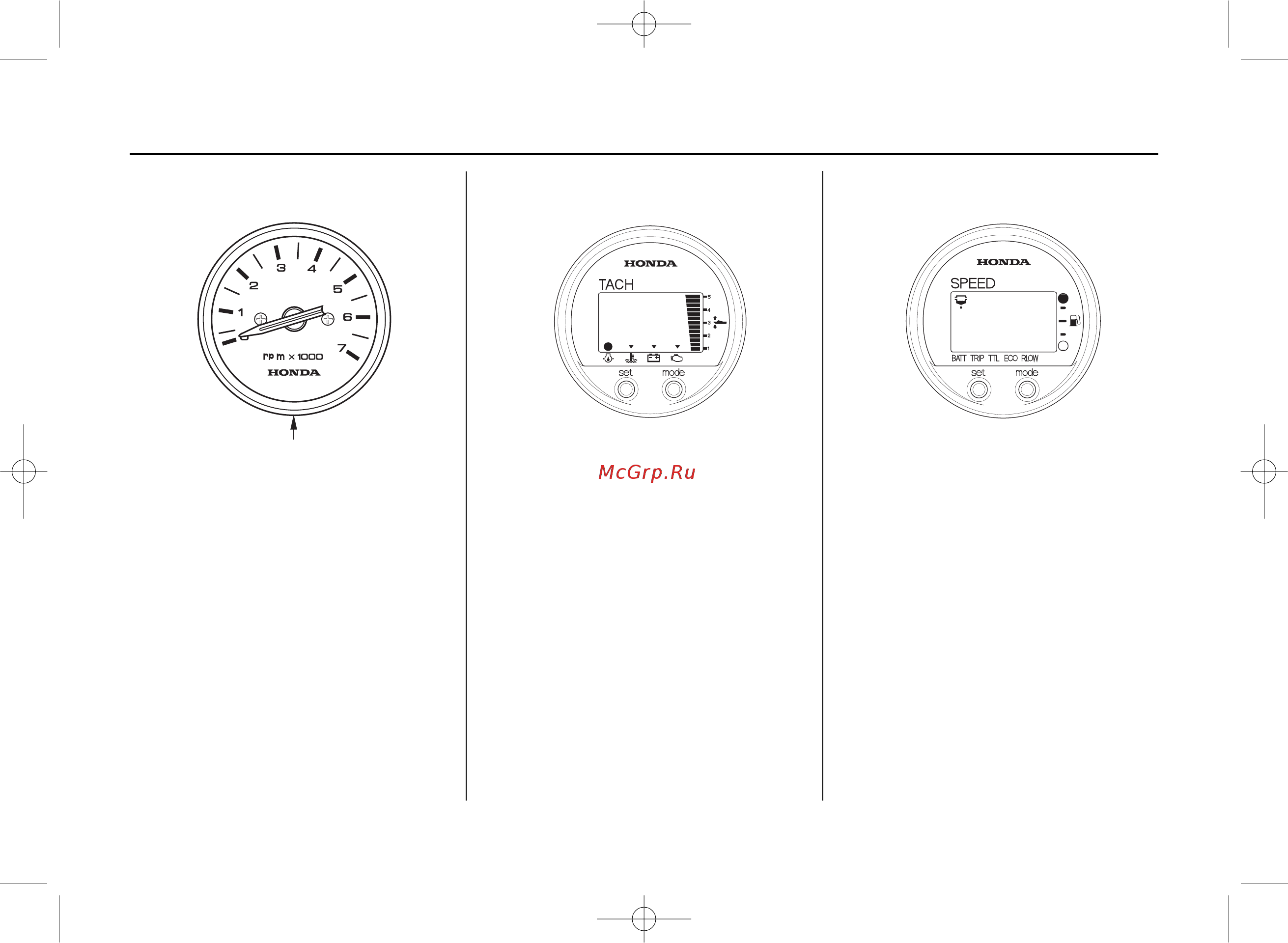

Тахометр
(дополнительное оборудование)
Тахометр показывает частоту вращения
вала двигателя. Шкала прибора програду
ирована в тысячах об/мин.
Цифровой тахометр
(дополнительное оборудование)
Цифровой тахометр выполняет следующие
функции:
• Тахометр
• Счётчик моточасов
• Указатель угла наклона мотора
• Сигнализатор (нормального) давления
масла
• Сигнализатор перегрева
• Сигнализатор неисправности цепи за
рядки
• Сигнализатор неисправности системы
управления двигателем
Для получения сведений о работе с цифро
вым тахометром обратитесь к инструкции
Пользователя, входящей в комплект пос
тавки прибора.
Цифровой тахометр
(дополнительное оборудование)
Цифровой тахометр выполняет следую
щие функции:
• Спидометр
• Указатель уровня топлива
• Вольтметр
• Счётчик пройденного пути
• Запас хода по топливу
• Удельный расход топлива
• Мгновенный расход топлива
• Сигнализатор топливного отстойника.
Для получения сведений о работе с цифро
вым спидометром обратитесь к инструк
ции Пользователя, входящей в комплект
поставки прибора.
ТАХОМЕТР
BF135-150-RUS.qxd 31.05.2005 13:29 Page 28
