Honda BF135A [43/114] Контрольный осмотр подвесного мотора перед пуском двигателя
![Honda BF 150 [43/114] Контрольный осмотр подвесного мотора перед пуском двигателя](/views2/1010231/page43/bg2b.png)
43
КОНТРОЛЬНЫЙ ОСМОТР ПОДВЕСНОГО МОТОРА ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ

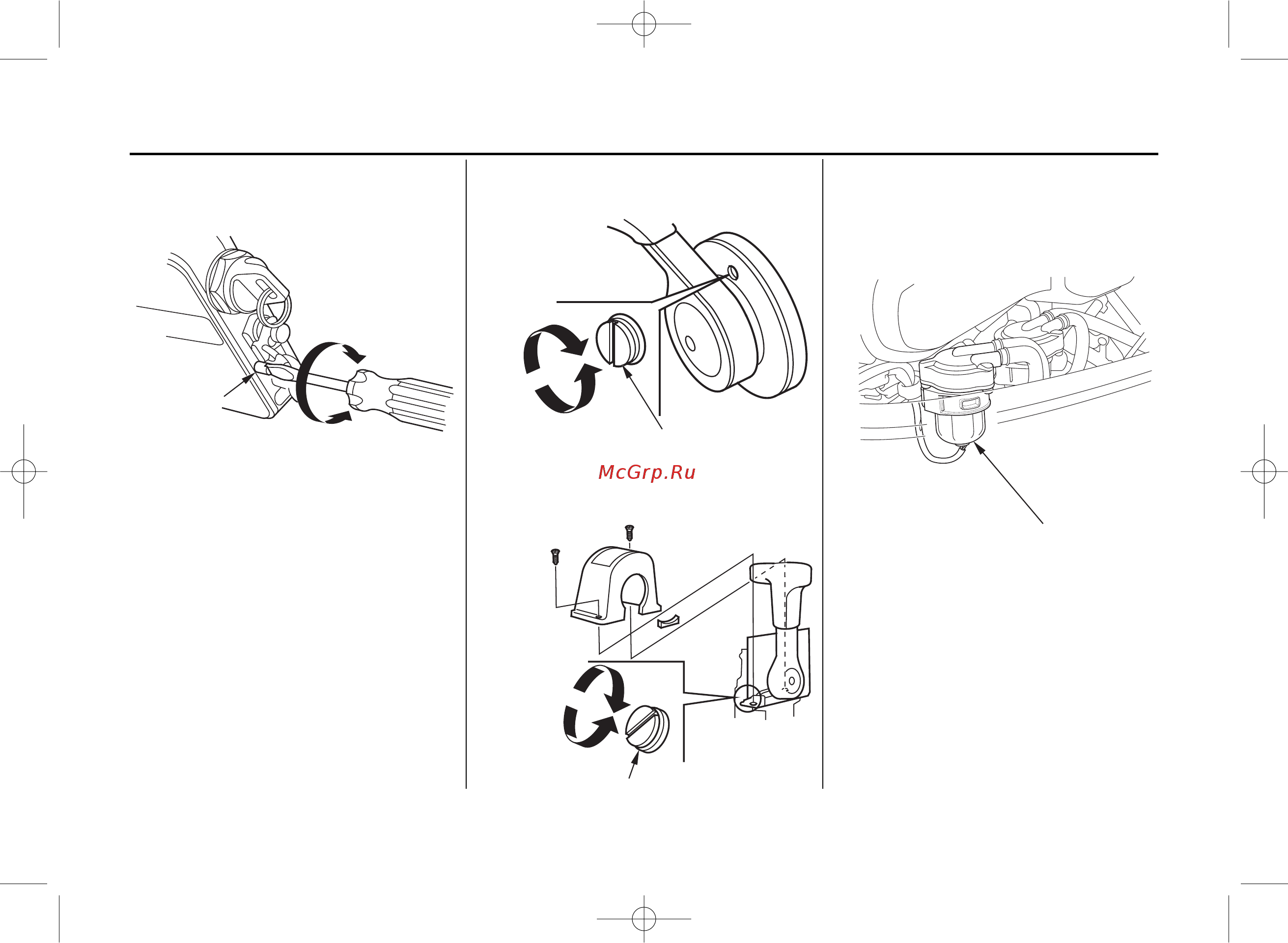

Фрикционный демпфер
рычага дистанционного управления
(модификация R1)
Проверьте плавность перемещения рыча
га дистанционного управления. Сопротив
ление перемещению рычага можно отре
гулировать вращением регулировочного
винта фрикционного затвора по или про
тив часовой стрелки.
(модификация R2)
(модификация R2)
Топливный отстойник
Топливный отстойник расположен рядом с
масляным щупом. Проверяйте топливный
отстойник на предмет накапливания в нём
воды. Обратитесь к лицензированному
дилеру Honda, чтобы слить отстой или за
разъяснением процедуры слива (стр. 93 ).
РЕГУЛЯТОР
ТРЕНИЯ
В РЫЧАГЕ
ДИСТАН
ЦИОННОГО
УПРАВЛЕНИЯ
РЕГУЛЯТОР
ТРЕНИЯ
В РЫЧАГЕ
ДИСТАН
ЦИОННОГО
УПРАВЛЕНИЯ
ТОПЛИВНЫЙ ОТСТОЙНИК
Уменьшить
сопротивление
Уменьшить
сопротивление
РЕГУЛЯТОР ТРЕНИЯ В РЫЧАГЕ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Увеличить
трение
Увеличить
трение
BF135-150-RUS.qxd 31.05.2005 13:29 Page 43
