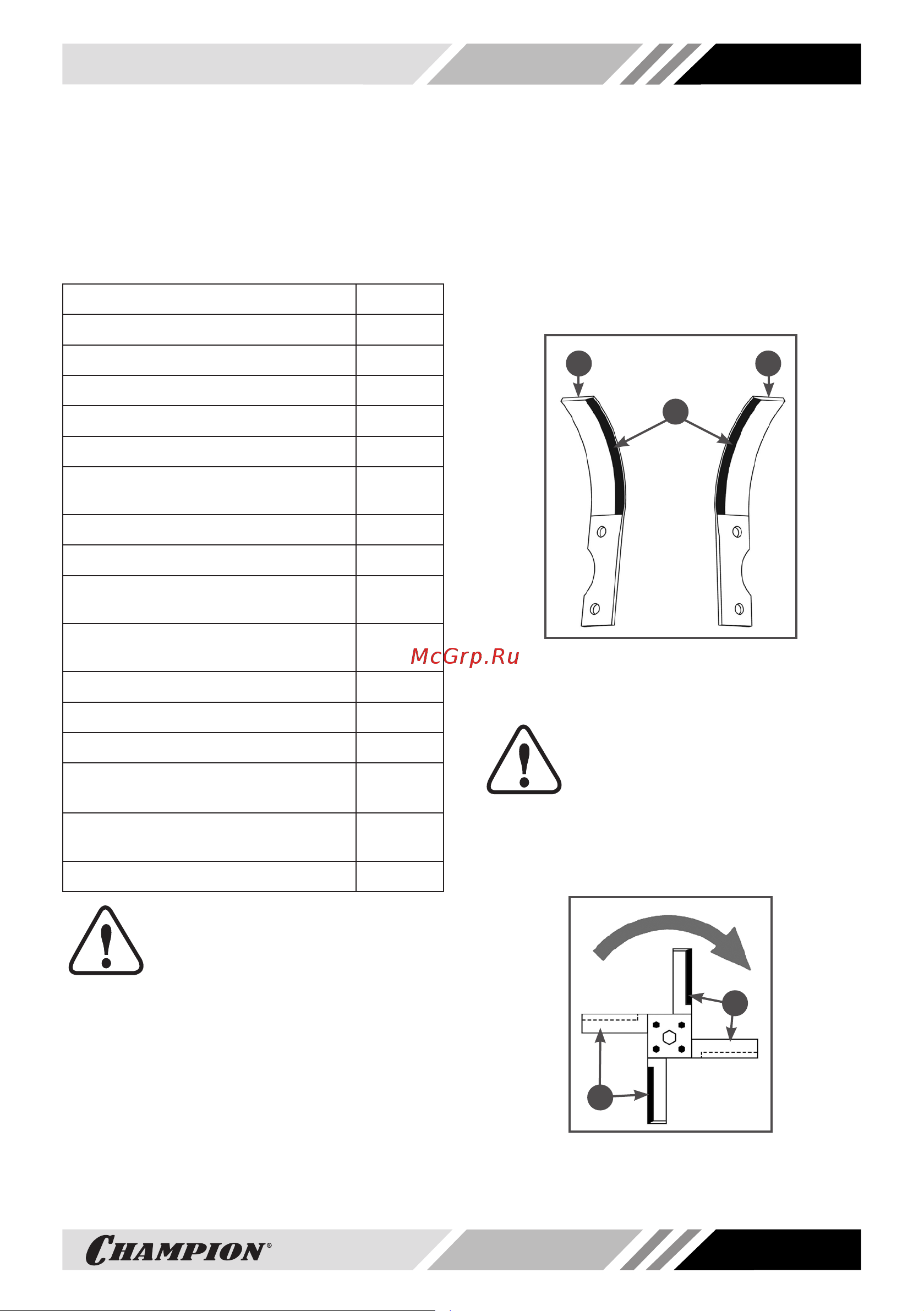

13
8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность мотоблока приведена в
Таблице 1.
Таблица 1 Комплектность мотоблока
Наименование Кол-во
Мотоблок 1 шт.
Рукоятки рабочие в сборе 1 шт.
Рычаг переключения передач 1 шт.
Лезвия фрез 1 к-т
Ось фрезы (основная секция) 2 шт.
Ось фрезы
(дополнительная секция)
2 шт.
Сошник 1 шт.
Кронштейн сошника 1 шт.
Крылья защитные
(левое и правое)
1 к-т
Кронштейны крепления крыльев
(передний и задний)
1 к-т
Покрышка колеса с камерой 2 шт.
Диск колеса 4 шт.
Ось колеса 2 шт.
Кожух защитный приводных
ремней
1 шт.
Комплект крепежа, инструментов
и принадлежностей
1 к-т
Руководство по эксплуатации 1 шт.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Для сборки мотоблока выполните следу-
ющее:
1. Извлеките из упаковки содержимое.
2. Соберите фрезы. Далее приведе-
но описание сборки правой фрезы.
Сборка левой фрезы выполняется
аналогично, только в зеркальном от-
ражении.
2.1 Разделите ножи фрез на правые и
левые. Правые ножи 1 при установке
на правую фрезу будут иметь изгиб
в сторону от редуктора, левые ножи
2 при установке на правую фрезу бу-
дут иметь изгиб в сторону редуктора
(Рис. 4).
1 2
3
Рис. 4 Ножи фрез
1. Нож правый 2. Нож левый
3. Лезвие ножа
ПРИМЕЧАНИЕ!
Ножи нужно установить на
фланцы оси фрезы так, что-
бы при вращении фрезы впе-
ред (рычаг переключения передач уста-
новлен в положение передач переднего
хода) лезвия 1 ножей фрезы врезались в
землю (Рис. 5).
1
1
Рис. 5 Расположение ножей на фланцах
оси фрезы
1. Лезвия ножей
