25
разделах ПОДГОТОВКА К РАБОТЕ И
ЭКСПЛУАТАЦИЯ, ЗАМЕНА МОТОР-
НОГО МАСЛА, ЗАМЕНА ТРАНСМИС-
СИОННОГО МАСЛА.
ДВИЖЕНИЕ МОТОБЛОКА
Мотоблок BC8723 имеет три скорости
передвижения: две вперед, одна назад
(Рис.28А). Мотоблок BC8724 имеет четы-
ре скорости передвижения: три вперед,
одна назад (Рис.28В).
ВА

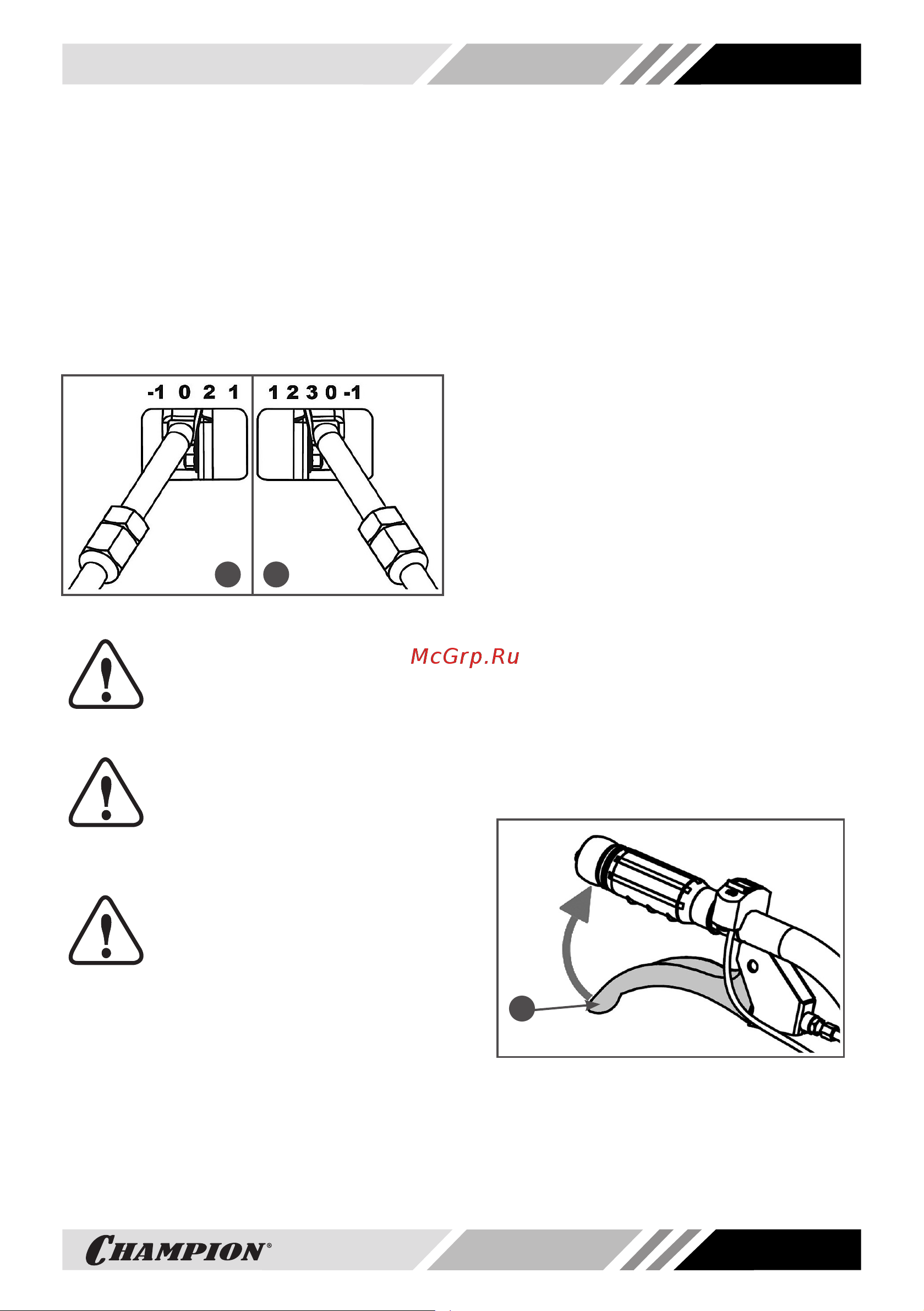

Рис. 28 Рычаг переключения передач
ВНИМАНИЕ!
Перед переключением пере-
дач необходимо рычагом газа
перевести двигатель в режим
холостого хода.
ВНИМАНИЕ!
Перед переключением пере-
дач необходимо отпускать
рычаг включения хода. Запре-
щено переключать передачи если рычаг
включения хода нажат.
ВНИМАНИЕ!
Передачи необходимо пере-
ключать только после полной
остановки вращения фрез (ко-
лёс). В противном случае произойдёт
выход редуктора из строя, что не бу-
дет являться гарантийным случаем.
Переключение передач:
1. Исходное положение — рычаг пере-
ключения передач в нейтральном по-
ложении «0» (Рис. 28).
2. Рычагом газа переведите двигатель в
режим холостого хода.
3. Переведите рычаг переключения пе-
редач в требуемое положение.
4. Если рычаг переключения передач не
перемещается в требуемое положе-
ние, выполните следующее:
— при переключении из нейтрально-
го положения «0» - снова установи-
те рычаг в нейтральное положение,
быстро нажмите и отпустите рычаг
включения хода (Рис. 29), подождите
2-3 секунды и снова переместите ры-
чаг переключения передач в требуе-
мое положение (Рис. 28);
— при переключении не из нейтрально-
го положения «0»– не трогая рычаг
включения хода и слегка нажимая на
рычаг переключения передач в сто-
рону требуемой передачи, немного
переместите мотоблок вперёд или
назад, или поднимите рабочие руко-
ятки вверх и переместите рычаг пере-
ключения передач в требуемое поло-
жение (Рис. 28).
5. Переведите рычаг газа в положение
«В» максимальных оборотов двигате-
ля (Рис. 26).
6. Для того чтобы начать движение мо-
тоблока на выбранной передаче бы-
стро и плавно нажмите рычаг 1 вклю-
чения хода до упора (Рис. 29).
1
Рис. 29 Включение хода
1. Рычаг включения хода
7. Для изменения скорости движе-
ния мотоблока на каждой пере-
даче пользуйтесь рычагом газа
(Рис. 26).
