В противном случае, попадание грязи и
пыли приведет к быстрому износу и вы-
ходу двигателя из строя, что не будет
являться гарантийным случаем.
ПРЕДУПРЕЖДЕНИЕ!
Поролоновый фильтрующий
элемент можно промывать
теплым мыльным раствором.
Запрещается использовать бензин или
горючие растворители.
Для технического обслуживания воздуш-
ного фильтра:
1. Открутите гайку 1, снимите шайбу 2 и
крышку 3 воздушного фильтра (Рис.
31).
2. Извлеките из крышки 3 воздушного
фильтра поролоновый фильтрующий
элемент 4 (Рис. 31).
1
2
3
4
7
5
6

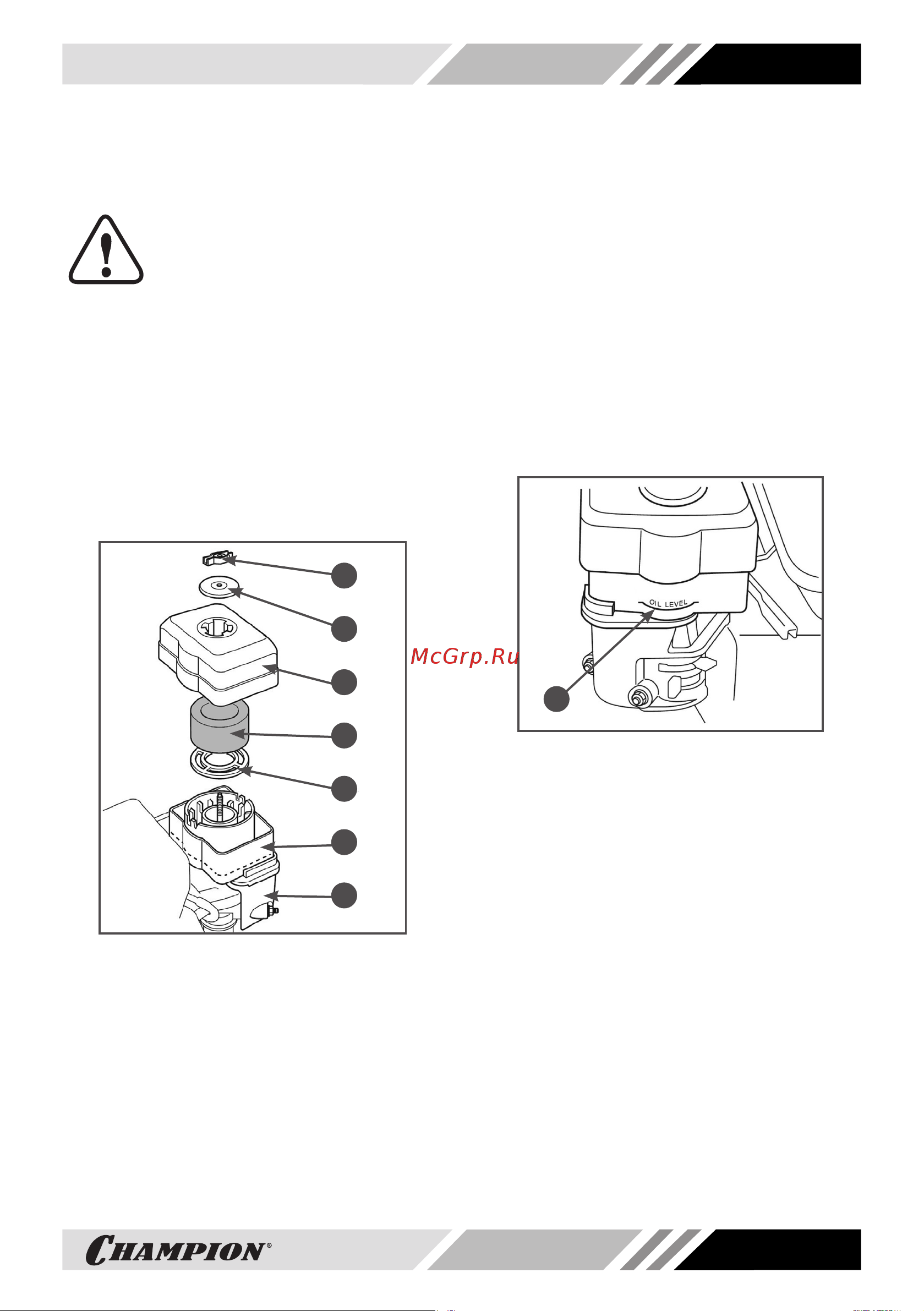

Рис. 31 Обслуживание воздушного
фильтра
1. Гайка 2. Шайба
3. Крышка воздушного фильтра
4. Элемент фильтрующий поролоновый
5. Сепаратор 6. Ванна масляная
7. Опора воздушного фильтра
3. Проверьте целостность и чистоту по-
ролонового фильтрующего элемента.
4. При незначительном загрязнении
промойте поролоновый фильтрую-
щий элемент теплым мыльным рас-
твором и просушите. Поврежденный
или сильно загрязненный поролоно-
вый фильтрующий элемент замените.
5. Снимите с опоры 7 воздушного филь-
тра масляную ванну 6 и слейте из нее
отработанное масло (Рис. 31).
6. Произведите очистку масляной ван-
ны 6 и крышки 3 воздушного фильтра
(Рис. 31).
7. Установите масляную ванну 6 в опо-
ру 7 воздушного фильтра (Рис. 31) и
залейте в нее моторное масло до от-
метки 1 «OIL LEVEL» на корпусе мас-
ляной ванны (Рис. 32).
1
Рис. 32 Уровень масла в масляной ванне
воздушного фильтра
1. Отметка уровня масла «OIL LEVEL»
8. Смочите поролоновый фильтрующий
элемент 4 (Рис. 31) специальным
или чистым моторным маслом, после
чего излишки масла отожмите.
9. Установите снятые детали на место в
обратной последовательности.
ОБСЛУЖИВАНИЕ ТОПЛИВНОГО
БАКА И ТОПЛИВНЫХ ФИЛЬТРОВ
В топливном баке установлены два сет-
чатых топливных фильтра. Один фильтр
устанавливается в заливной горловине
топливного бака. Второй фильтр кон-
структивно объединен со штуцером то-
пливного бака и установлен внутри бака
(Рис. 33).
