22
проветриванием. При работе с топли-
вом запрещается курить и применять
открытый огонь. Не допускается раз-
лив топлива. Предотвращайте много-
кратный или долговременный контакт
кожи с топливом, а также вдыхание то-
пливных паров.
ВНИМАНИЕ!
Не заполняйте топливный бак
полностью. Заливайте бензин
в топливный бак до уровня
примерно на 25 мм ниже верхнего края
заливной горловины, чтобы оставить
пространство для теплового расшире-
ния топлива.
Максимальный уровень топлива показан
на Рис. 22.

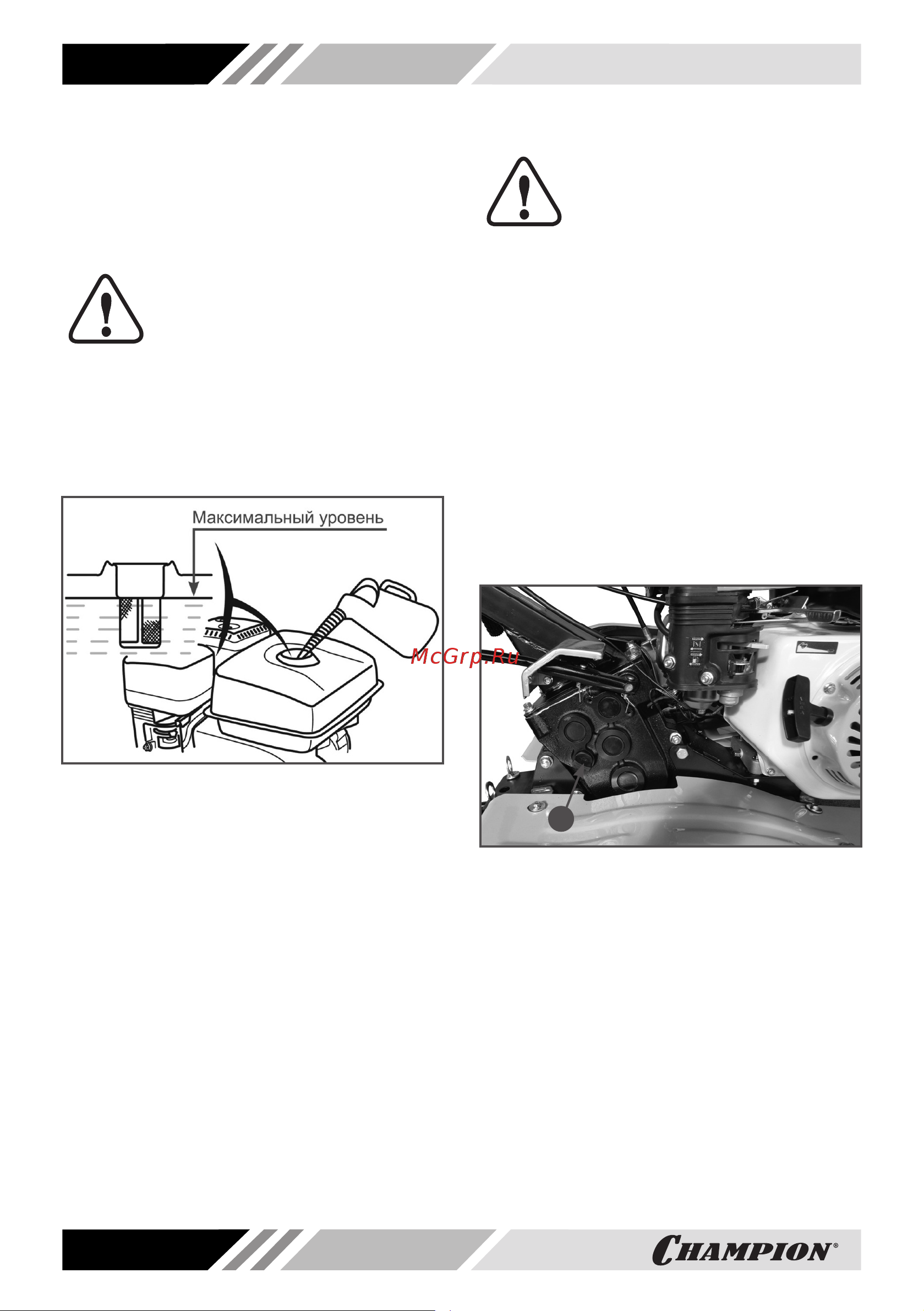

Рис. 22 Максимальный уровень топлива в
топливном баке
Для заправки топливного бака:
1. Очистите поверхность топливного
бака от загрязнений (при необходи-
мости).
2. Открутите крышку топливного бака.
3. Залейте бензин в топливный бак при
помощи специальной емкости или во-
ронки до уровня, показанного на Рис.
22.
4. После заправки топливного бака убе-
дитесь в том, что крышка топливного
бака надежно закрыта должным об-
разом.
ТРАНСМИССИОННОЕ МАСЛО
ВНИМАНИЕ!
Мотоблок поставляется с
завода без масла в картере
редуктора. Перед запуском в
работу необходимо залить требуемое
количество (≈1,6 л) чистого трансмис-
сионного масла. Эксплуатация мото-
блока без масла в редукторе приведет
к выходу редуктора из строя, что не
будет являться гарантийным случаем.
Для смазки редуктора используйте транс-
миссионное масло API GL-5 SAE85W90.
1. Установите мотоблок на ровной гори-
зонтальной поверхности.
2. Открутите крышку 1 маслозаливного
отверстия редуктора (Рис. 23). Крыш-
ка находится с правой стороны редук-
тора если смотреть по ходу движения
мотоблока.
1
Рис. 23 Крышка маслозаливного отверстия
редуктора
1. Крышка
3. С помощью воронки залейте в ре-
дуктор необходимый объем чистого
трансмиссионного масла рекомендо-
ванной вязкости.
4. Проверьте уровень масла в редук-
торе. Масло должно быть на уровне
нижнего края маслозаливного отвер-
стия. При необходимости, долейте
масло до требуемого уровня.
5. Закрутите крышку маслозаливного
отверстия.
