15
1
2
3
4
7
5
6
4
3

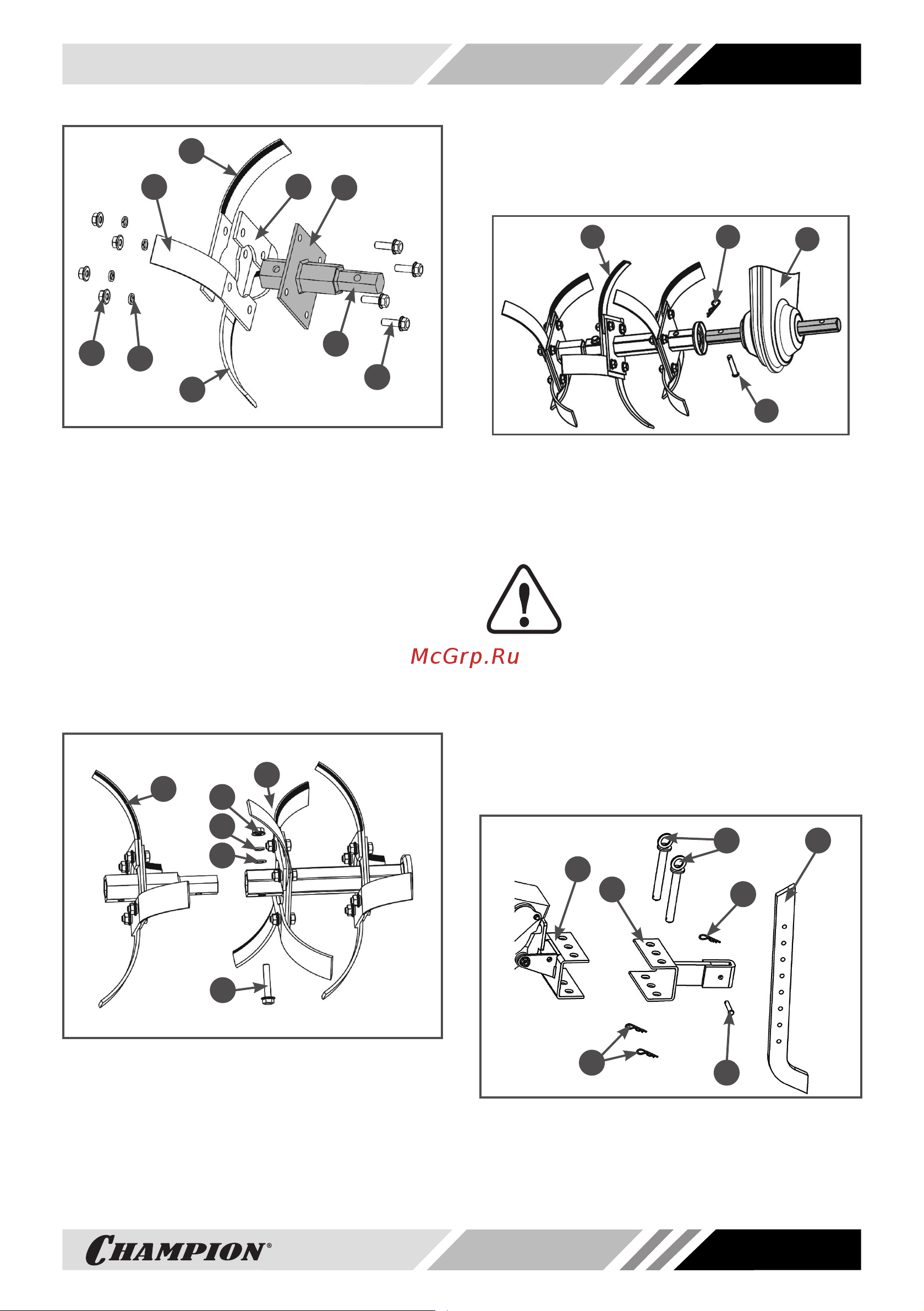

Рис. 8 Установка ножей на фланец
дополнительной секции оси фрезы
1. Хвостовик шестигранный 2. Фланец
3. Нож правый 4. Нож левый 5. Болт
6. Шайба пружинная 7. Гайка
2.5 Соедините основную и дополнитель-
ную секции фрезы. Вставьте хвосто-
вик дополнительной секции 1 фрезы
в ось основной фрезы 2, совместите
отверстия и вставьте болт 3 (Рис. 9).
Затем установите плоскую шайбу 4 и
пружинную шайбу 5, закрутите гайку 6
и надёжно затяните (Рис. 9).
1
3
6
2
4
5
Рис. 9 Соединение основной и
дополнительной секций фрезы
1. Секция фрезы дополнительная
2. Секция фрезы основная 3. Болт
4. Шайба плоская 5. Шайба пружинная
6. Гайка
2.6 Установите фрезу 1 в сборе на вы-
ходной вал редуктора 2, совместите
отверстия и вставьте палец 3. Зафик-
сируйте палец шплинтом 4 (Рис. 10).
2
41
3
Рис. 10 Установка собранной фрезы на
вал редуктора
1. Фреза правая в сборе 2. Редуктор
3. Шплинт 4. Палец
2.7 Соберите и установите левую фрезу.
ПРИМЕЧАНИЕ!
Сборка левой фрезы осущест-
вляется аналогично сборке
правой фрезы, только в зер-
кальном отражении.
3. Установите в кронштейн 1 рамы мото-
блока кронштейн 2 сошника (Рис. 11).
Совместите отверстия в кронштейнах
рамы и сошника и вставьте пальцы 3.
Зафиксируйте пальцы 3 шплинтами 6
(Рис. 11).
2
1
3
5
4
6
6
Рис. 11 Установка сошника
1. Кронштейн рамы 2. Кронштейн сошника
3. Палец крепления кронштейна сошника
4. Сошник 5. Палец крепления сошника
6. Шплинт
