16
4. Установите сошник 4 в кронштейн 2
сошника (Рис. 11). Вставьте сошник
между пластинами кронштейна, со-
вместите нужное отверстие в со-
шнике с отверстием в кронштейне и
вставьте палец 5 крепления сошни-
ка (Рис. 11). Зафиксируйте палец
шплинтом 6 (Рис. 11).
5. Установите на раму мотоблока перед-
ний 1 и задние 2 и 5 кронштейны за-
щитных крыльев с помощью болтов и
гаек из комплекта крепежа (Рис. 12).
6. Установите на кронштейны 1,2,5 кры-
льев правое 3 и левое 4 защитные
крылья, используя болты, шайбы и
гайки из комплекта крепежа (Рис. 12).
1
2
3 4
5

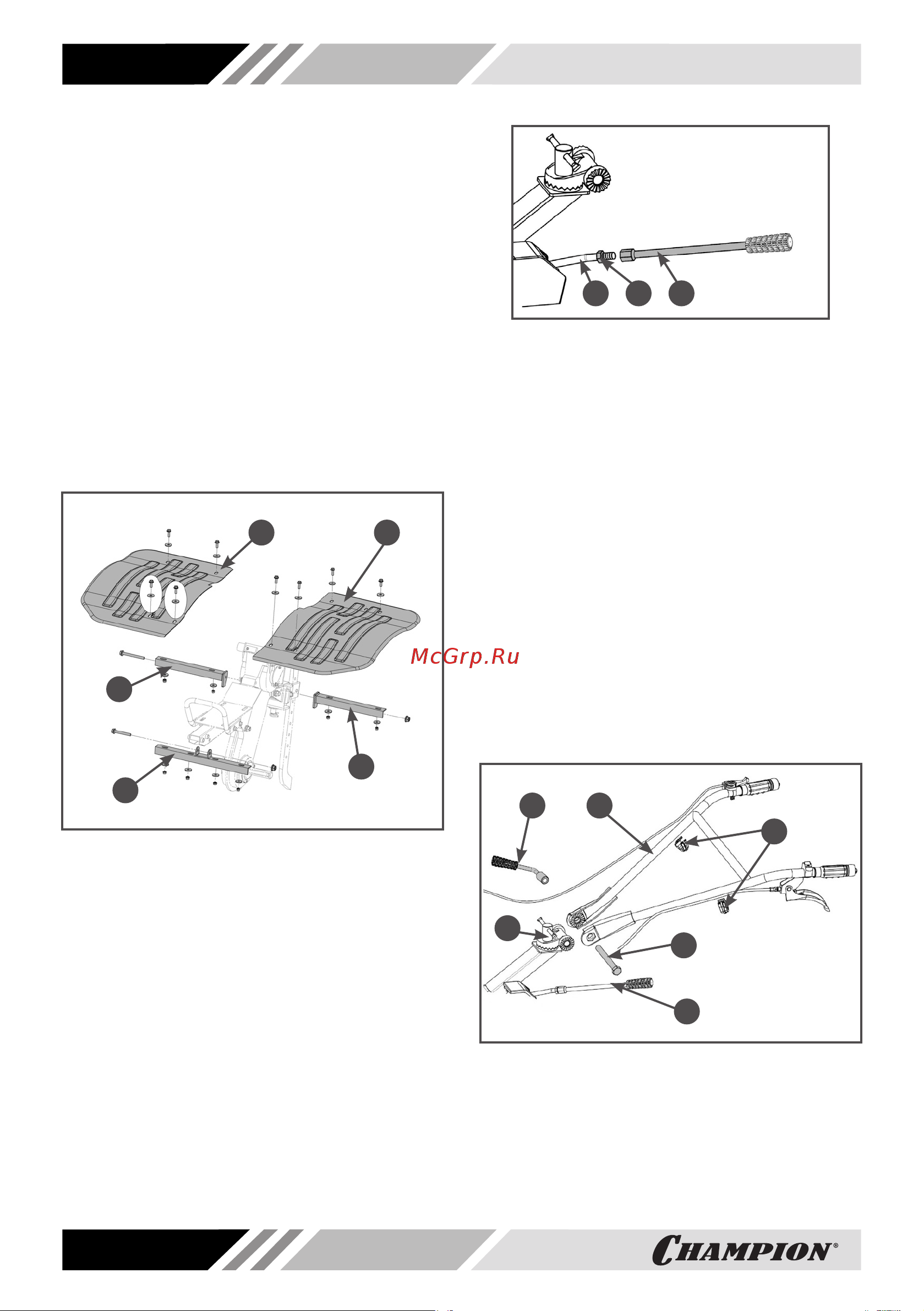

Рис. 12 Установка защитных крыльев
1. Кронштейн крыльев передний
2. Кронштейн задний правого крыла
3. Крыло защитное правое
4. Крыло защитное левое
5. Кронштейн задний левого крыла
7. Установите рычаг переключения
передач. Прикрутите рычаг 3 пере-
ключения передач к основанию 1
рычага до упора, после чего зафикси-
руйте рычаг с помощью контргайки 2
(Рис. 13).
1 2 3
Рис. 13 Установка рычага переключения
передач
1. Основание рычага 2. Контргайка
3. Рычаг переключения передач
8. Установите рабочие рукоятки на мо-
тоблок. Совместите отверстия в ра-
бочих рукоятках 2 и стойке 3 рабочих
рукояток. Со стороны рычага 6 пере-
ключения передач вставьте в обра-
зовавшееся отверстие болт 5 и за-
крутите ручку 1 регулировки рабочих
рукояток по вертикали, не затягивая
её (Рис. 14). Отрегулируйте положе-
ние рабочих рукояток 2 по вертикали.
Убедитесь, что головка болта 5 во-
шла в посадочное место на рабочих
рукоятках 2, после чего окончательно
затяните ручку 1 регулировки рабочих
рукояток по вертикали (Рис. 14).
1 2
3
6
4
5
Рис. 14 Установка рабочих рукояток
1. Ручка регулировки рабочих рукояток по
вертикали 2. Рукоятки рабочие
3. Стойка рабочих рукояток
4. Фиксатор тросов и кабеля
5. Болт крепления рабочих рукояток
6. Рычаг переключения передач
