14
2.2 Установите ножи на внутренний (со
стороны редуктора) фланец основной
(длинной) секции оси (Рис. 6).
ПРИМЕЧАНИЕ!
На основной секции оси фрез
имеется защитная чашка 4,
предназначенная для защиты
сальника выходного вала редуктора
(Рис. 6). Основные секции фрез уста-
навливаются на выходной вал редукто-
ра так, чтобы защитная чашка 4 была
обращена в сторону редуктора. Учиты-
вайте это при сборке фрез.
Со стороны редуктора (защитной чашки
4) вставьте в отверстия во внутреннем
фланце 1 оси болты 5, далее в соответ-
ствии с рисунком 6 на внутренний фла-
нец с внешней его стороны установите
правые ножи 2 (имеющие изгиб в сторо-
ну от редуктора), затем, как показано на
Рис. 6 установите левые ножи 3 (имею-
щие изгиб к редуктору). После этого уста-
новите пружинные шайбы 6 и закрутите
гайки 7 (Рис. 6). Затяните все резьбовые
соединения.
1
2
3
4
5
2
3
7
6

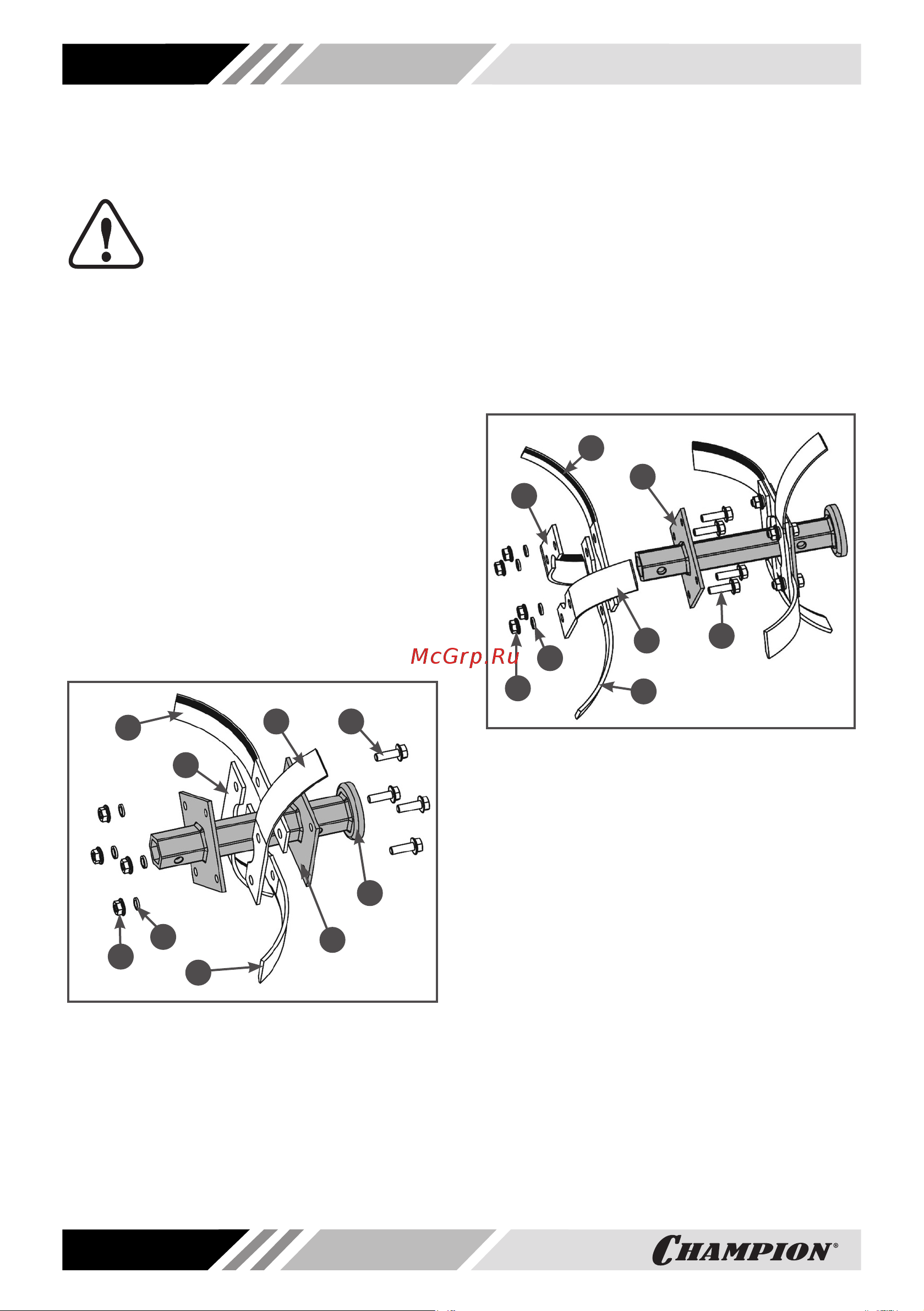

Рис. 6 Установка ножей на внутренний
фланец основной секции оси фрезы
1. Фланец оси внутренний 2. Нож правый
3. Нож левый 4. Чашка защитная 5. Болт 6.
Шайба пружинная 7. Гайка
2.3 Установите ножи на внешний (со сто-
роны редуктора) фланец 1 основ-
ной (длинной) секции оси (Рис. 7).
Со стороны уже собранной на вну-
треннем фланце группы ножей вставь-
те в отверстия во внешнем фланце 1
оси болты 4, далее в соответствии с
рисунком 7 на внешний фланец 1 оси
с внешней его стороны установите
правые ножи 2 (имеющие изгиб в сто-
рону от редуктора). После этого уста-
новите левые ножи 3 (имеющие изгиб
к редуктору) как показано на Рис. 7,
затем установите пружинные шайбы 5
и закрутите гайки 6 (Рис. 7). Затяните
все резьбовые соединения.
2
3
4
3
1
2
5
6
Рис. 7 Установка ножей на внутренний
фланец основной секции оси фрезы
1. Фланец оси внешний 2. Нож правый
3. Нож левый 4. Болт 5. Шайба пружинная
6. Гайка
2.4 Установите ножи на дополнительную
(короткую) секцию оси фрезы. Со
стороны шестигранного хвостовика 1
оси вставьте в отверстия во фланце
2 оси болты 5, далее в соответствии
с рисунком 8 на противоположной от
хвостовика 1 стороне фланца 2 оси
установите правые ножи 3 (имеющие
изгиб в сторону от хвостовика). По-
сле этого, установите левые ножи 4
(имеющие изгиб к хвостовику 1) как
показано на Рис. 8, затем установите
пружинные шайбы 6 и закрутите гайки
7 (Рис. 8). Затяните все резьбовые со-
единения.
