36
5. Аккуратно закрутите свечу зажигания
руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
ВНИМАНИЕ!
При установке новой свечи за-
жигания для обеспечения тре-
буемой затяжки, закрутите
свечу ключом еще на 1/2 оборота по-
сле посадки буртика свечи на уплотни-
тельную шайбу. При установке бывшей
в эксплуатации свечи зажигания, для
обеспечения требуемой затяжки закру-
тите свечу ключом еще на 1/4-1/8 обо-
рота после посадки буртика свечи на
уплотнительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не затя-
нутая должным образом или
чрезмерно затянутая свеча зажигания
может привести к повреждению двига-
теля.
7. Установите на свечу зажигания колпа-
чок высоковольтного провода.
ЗАМЕНА ТРАНСМИССИОННОГО
МАСЛА
ПРИМЕЧАНИЕ!
Рекомендуется производить
замену масла в редукторе сра-
зу же после окончания работы,
пока масло в редукторе еще не осты-
ло. Это позволит слить отработанное
масло более полно и быстрей.
1. Установите мотоблок на ровной гори-
зонтальной поверхности.
2. Очистите от загрязнений зону вокруг
маслозаливного и сливного отвер-
стий.
3. Открутите крышку 1 маслозаливного
отверстия (Рис. 38).
1
2

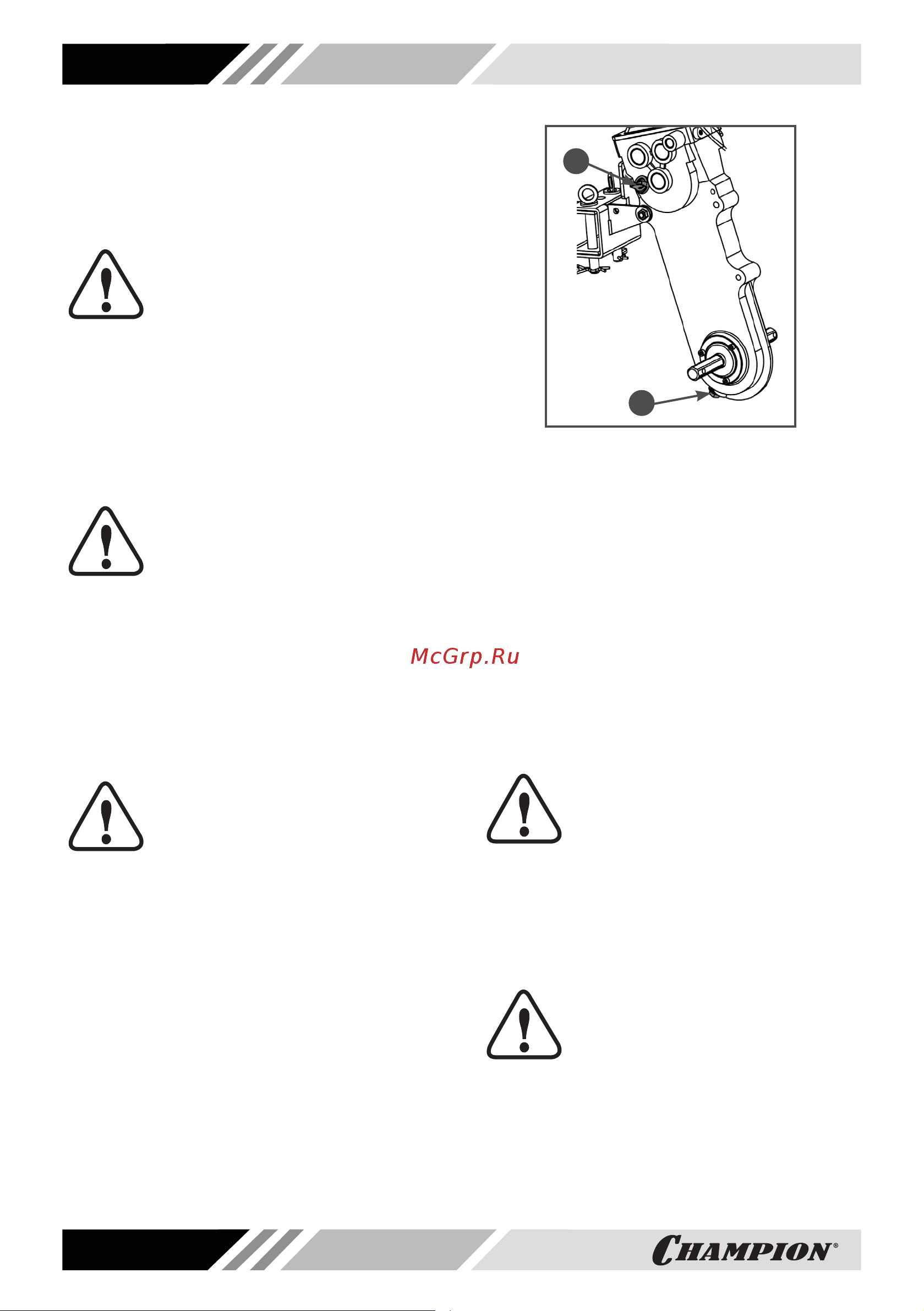

Рис. 38 Замена масла в редукторе
1. Крышка маслозаливного отверстия
2. Пробка сливного отверстия
4. Открутите пробку отверстия для
слива масла и слейте отработанное
масло в подготовленную для этого
емкость. Пробка 2 отверстия для сли-
ва масла находится в нижней части
редуктора мотоблока (Рис. 38).
5. Закрутите пробку 2 отверстия для
слива масла (Рис. 38).
6. С помощью воронки залейте в редук-
тор чистое трансмиссионное масло
до требуемого уровня.
ПРИМЕЧАНИЕ!
Уровень масла в редукторе
должен быть по нижнюю кром-
ку заливного отверстия.
6. Закрутите крышку 1 маслозаливного
отверстия (Рис. 38).
ОБСЛУЖИВАНИЕ РЕМНЕЙ
ПРИВОДА
ПРЕДУПРЕЖДЕНИЕ!
Никогда не пытайтесь про-
верить клиновые ремни при
работающем двигателе. В
случае попадания рук между клиновым
ремнём и шкивом возможны серьезные
травмы. Всегда используйте защит-
ные перчатки.
