37
ПРИМЕЧАНИЕ!
Ремни привода необходимо
проверять через каждые 50
часов работы.
Для проверки ремней привода:
1. Открутите болты крепления и сними-
те кожух 8 защитный ремней (Рис. 2).
2. Проверьте состояние каждого ремня.
Если ремень протерт, надорван или
заметны иные повреждения, он дол-
жен быть незамедлительно заменен.
Для замены ремней выполните следую-
щее:
ПРИМЕЧАНИЕ!
Рекомендуется одновременно
менять оба клиновых ремня.
1. Открутите болты и гайки крепления
кожуха и снимите кожух 8 защитный
ремней (Рис. 2).
2. Снимите ремни 2 со шкивов 1 и 3
вала двигателя и редуктора (Рис. 39).
1 2
34

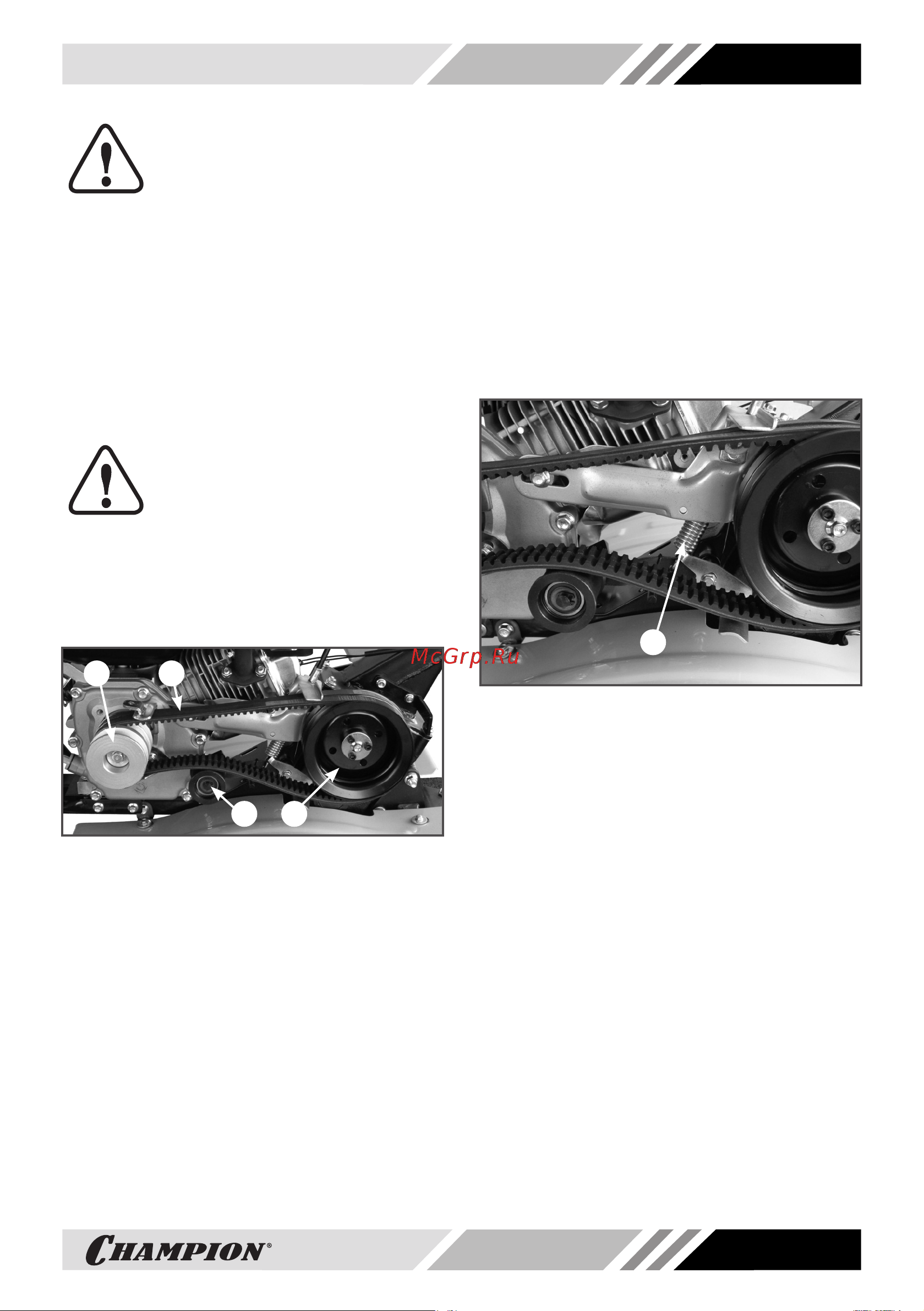

Рис. 39 Замена ремней привода
1. Шкив ведущий (вала двигателя)
2. Ремень привода клиновой (2 шт.)
3. Шкив ведомый (вала редуктора)
4. Ролик натяжной ремней
4. Убедитесь, что ремни и шкивы вала
двигателя и вала редуктора находят-
ся на одной оси.
5. В том случае, если это не так, ослабь-
те затяжку болтов и гаек крепления
двигателя и сдвиньте двигатель так,
чтобы ремни и шкивы вала редуктора
и вала двигателя находились на од-
ной оси. Затяните болты и гайки кре-
пления двигателя.
6. Установите кожух защитный ремня.
РЕГУЛИРОВКА ТРОСА
ВКЛЮЧЕНИЯ ХОДА
Открутите болты крепления и снимите
кожух 8 защитный ремней (Рис. 2). Про-
верьте регулировку троса включения
хода. Трос включения хода должен быть
отрегулирован так, чтобы при полностью
нажатом рычаге включения хода пружи-
на 1 троса включения хода была растя-
нута на 0,5-1 см (Рис. 40).
1
Рис. 40 Пружина троса включения хода
1. Пружина троса включения хода
Если ход троса не соответствует реко-
мендациям, выполните его регулировку.
Винт регулировки троса включения хода
находится на кронштейне рычага вклю-
чения хода (Рис. 41).
Для регулировки троса выполните следу-
ющее:
1. Ослабьте контргайку 2 (Рис. 41).
2. Закрутите или открутите регулиро-
вочный винт 1 при необходимости
(Рис. 41).
3. Затяните контргайку 2 (Рис. 41).
4. Установите кожух защитный ремней.
