Champion BC8723 [23/44] Запуск двигателя
![Champion BC8723 [23/44] Запуск двигателя](/views2/1884217/page23/bg17.png)

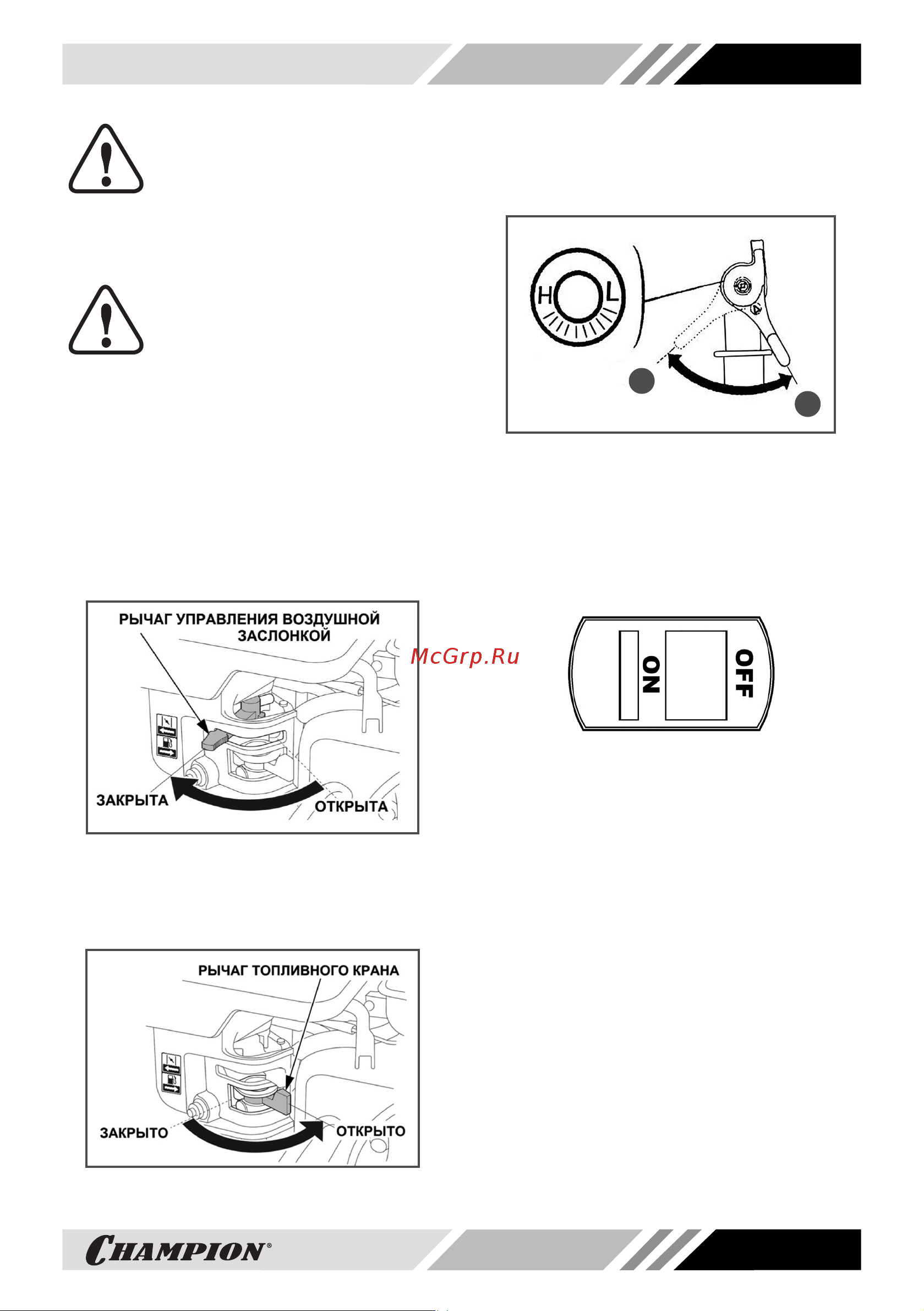

23
ПРИМЕЧАНИЕ!
Проверяйте уровень масла в
картере редуктора перед каж-
дым использованием мотобло-
ка.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед каждым запуском двига-
теля обязательно проверяй-
те уровень масла в картере.
1. Проверьте уровень масла в картере
двигателя и масляной ванне воздуш-
ного фильтра.
2. Убедитесь в наличии топлива в то-
пливном баке.
3. Закройте воздушную заслонку карбю-
ратора. Для этого переведите рычаг
управления воздушной заслонкой в
крайнее левое положение (Рис. 24).
Рис. 24 Рычаг управления воздушной
заслонкой
4. Откройте топливный кран переводом
рычага вправо (Рис. 25).
Рис. 25 Рычаг топливного крана
5. Переведите рычаг газа 6 (Рис. 1)
на 1/3 хода в сторону положения
максимальных оборотов двигателя
(Рис. 26).
В
А
Рис. 26 Положения рычага газа
А – холостые обороты двигателя
В – максимальные обороты двигателя
6. Включите зажигание, для этого на
выключателе зажигания 5 (Рис. 2) на-
жмите кнопку «ON» (Включено) (Рис.
27).
Рис. 27 Выключатель зажигания
7. Убедитесь, что рычаг переключения
передач установлен в положение «0»
нейтральной передачи (Рис. 28) и ры-
чаг включения хода не нажат.
8. Проверните коленчатый вал двигате-
ля ручным стартером до тех пор, пока
не почувствуете сопротивление, за-
тем медленно опустите ручку старте-
ра вниз. Снова медленно потяните за
ручку стартера, пока не почувствуете,
что стартер вошел в зацепление с ма-
ховиком, после чего, резко и с усили-
ем потяните за ручку стартера и запу-
стите двигатель. При необходимости
повторите. После запуска двигателя
медленно и плавно верните ручку
стартера на место.
