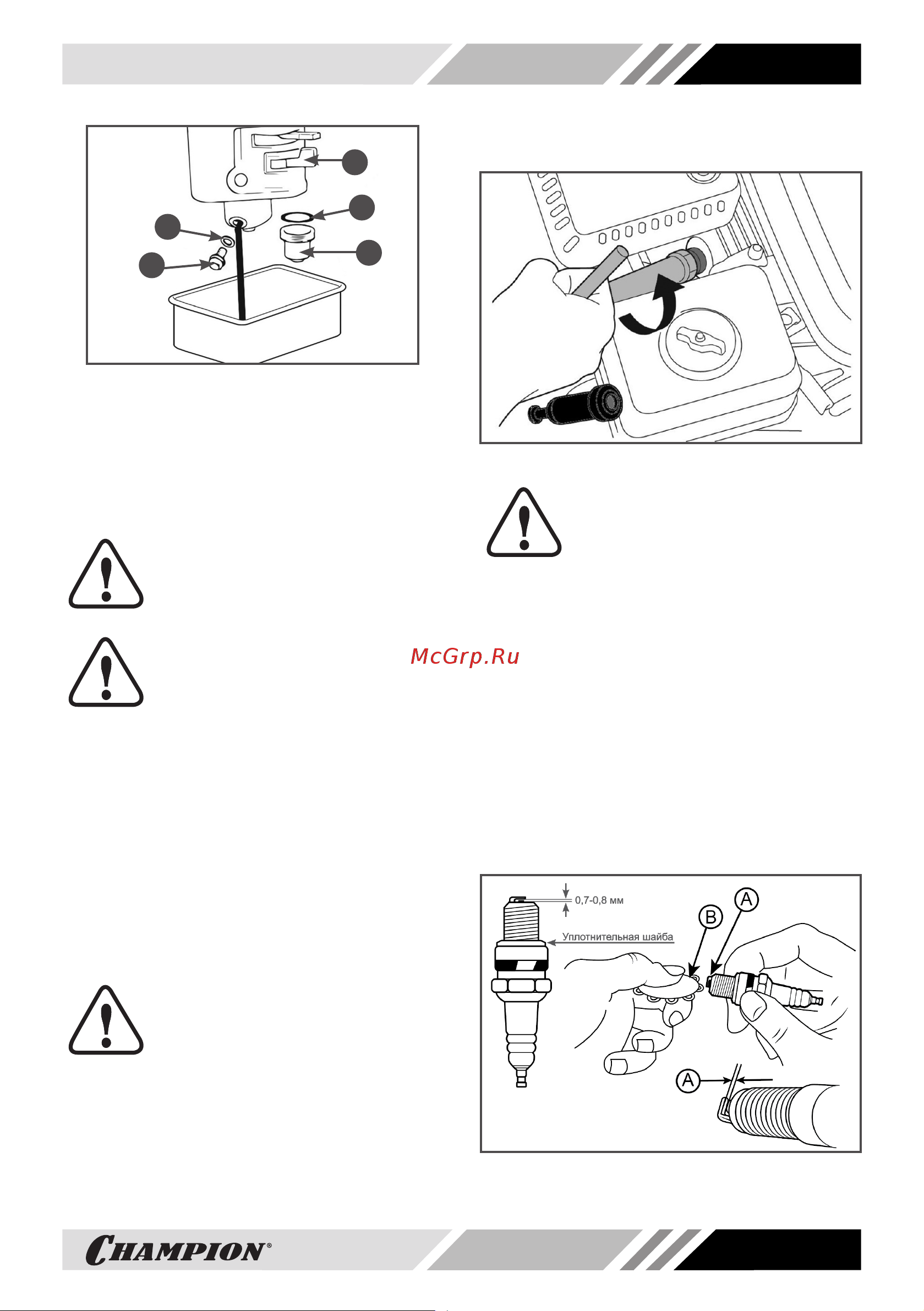

Рис. 35 Обслуживание карбюратора
1. Болт 2. Шайба 3. Рычаг топливного крана
4. Кольцо уплотнительное
5. Стакан отстойника
РЕГУЛИРОВКА ЗАЗОРОВ
КЛАПАНОВ
ВНИМАНИЕ!
Данная операция должна вы-
полняться только в авторизо-
ванном сервисном центре.
ВНИМАНИЕ!
Зазоры клапанов необходимо
проверять через каждые 300
часов работы.
Зазор впускного клапана: 0,1± 0,02 мм
(холодный двигатель).
Зазор выпускного клапана: 0,15 ± 0,02 мм
(холодный двигатель).
ОБСЛУЖИВАНИЕ СВЕЧИ
ЗАЖИГАНИЯ
Рекомендованная свеча зажигания
F7RTC или ее аналоги (IGP-F7RTC,
CHAMPION-RN7YC, NGK-BPR7ES,
DENSO-W22EPR-U).
ВНИМАНИЕ!
Использование свечи зажига-
ния, отличной по своим пара-
метрам от рекомендованной,
может привести к выходу двигателя из
строя. Двигатель в этом случае не под-
лежит ремонту по гарантии.
1. Снимите колпачок высоковольтного
провода со свечи зажигания и удали-
те грязь вокруг свечи зажигания.
2. Открутите свечу зажигания свечным
ключом (Рис. 36).
Рис. 36 Обслуживание свечи зажигания
ВНИМАНИЕ!
Никогда не откручивайте све-
чу, пока двигатель полностью
не остыл — существует опас-
ность повреждения резьбовой части го-
ловки цилиндра.
3. Проверьте свечу зажигания, если
электроды изношены или поврежде-
на изоляция, замените свечу.
4. Измерьте зазор А между электродами
свечи зажигания специальным щупом
В. Зазор должен быть 0,7-0,8 мм (Рис.
37). При увеличении или уменьшении
требуемого зазора, рекомендуется
заменить свечу, так как регулировка
зазора может привести к изменению
качества искрообразования.
Рис. 37 Проверка межэлектродного зазора
А - зазор В - щуп
