20

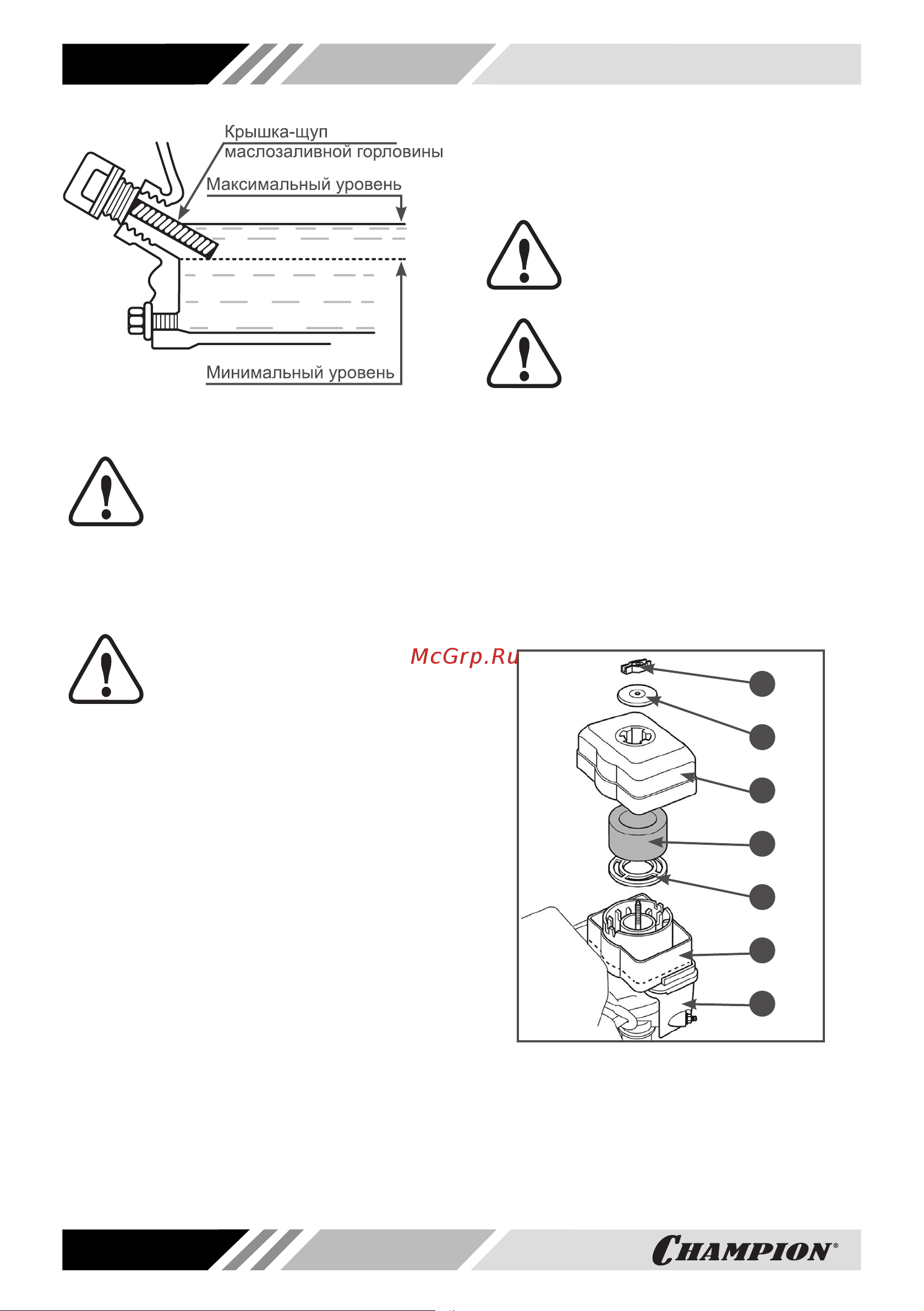

Рис. 19 Проверка уровня масла в картере
6. Плотно закрутите крышку-щуп.
ВНИМАНИЕ!
После заправки, замены или
проверки уровня масла визу-
альным осмотром проверяйте
отсутствие протечек масла из карте-
ра. Проверяйте надежность установки
крышки-щупа маслозаливной горловины
перед каждым запуском двигателя.
ВНИМАНИЕ!
Не допускайте долговременно-
го контакта кожи рук с маслом.
Всегда тщательно мойте руки
чистой водой с мылом. Храните отра-
ботанное масло в специальной емкости.
Запрещается выливать отработанное
масло на землю или в канализацию.
Перед запуском двигателя необходимо
проверить уровень масла в картере. Для
этого:
1. Установите устройство на ровной го-
ризонтальной поверхности.
2. Выкрутите крышку-щуп маслозаливной
горловины и извлеките щуп (Рис. 18).
3. Протрите щуп насухо и вставьте в от-
верстие горловины, не закручивая.
4. Аккуратно извлеките щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
При недостаточном уровне масла в
картере необходимо долить чистое
масло до верхней отметки на щупе,
что соответствует нижней кромке за-
ливного отверстия (Рис. 19).
5. После окончательной проверки, плот-
но закрутите крышку-щуп.
ВОЗДУШНЫЙ ФИЛЬТР
ВНИМАНИЕ!
Мотоблок поставляется без
масла в масляной ванне воз-
душного фильтра двигателя.
ПРИМЕЧАНИЕ!
Двигатель мотоблока имеет
инерционно-масляный тип воз-
душного фильтра.
Перед началом эксплуатации мотобло-
ка необходимо подготовить воздушный
фильтр двигателя. Для этого выполните
следующее:
1. Открутите барашковую гайку 1, сни-
мите шайбу 2 и крышку 3 воздушного
фильтра (Рис. 20).
2. Извлеките из крышки 3 воздушного
фильтра поролоновый фильтрующий
элемент 4 (Рис. 20).
1
2
3
4
7
5
6
Рис. 20 Подготовка воздушного фильтра
1. Гайка барашковая 2. Шайба
3. Крышка воздушного фильтра
4. Элемент фильтрующий поролоновый
5. Сепаратор 6. Ванна масляная
7. Опора воздушного фильтра
