34
4
2
1
3

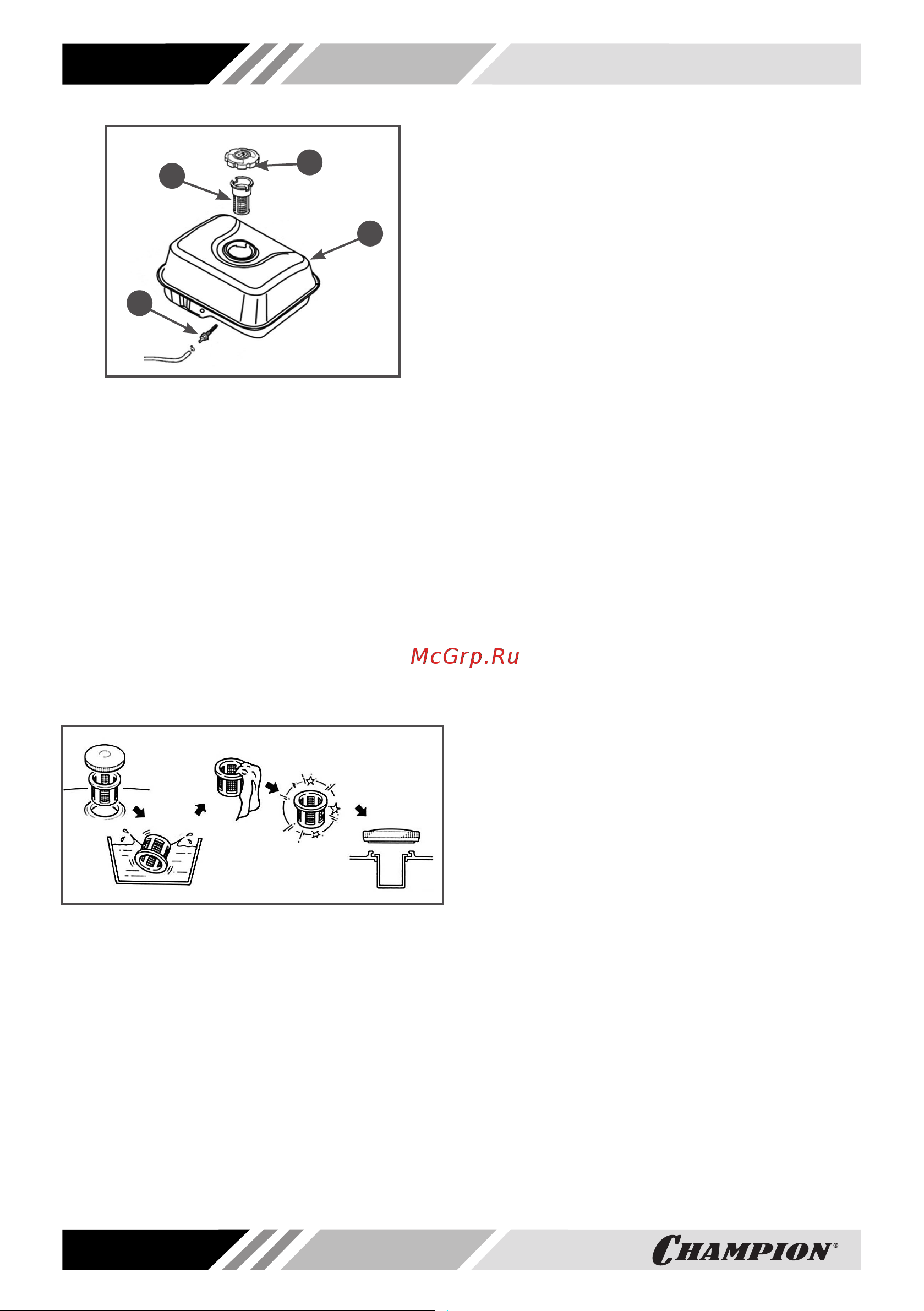

Рис. 33 Топливный бак и топливные
фильтры
1. Крышка топливного бака
2. Сетчатый фильтр в горловине топливного
бака 3. Бак топливный
4. Штуцер топливного бака с фильтром
Топливный фильтр 2, установленный в
горловине бака, проверяйте при каждой
заправке бака топливом. При необходи-
мости вынимайте сетчатый фильтр из
бака и производите его очистку (Рис. 34).
Регулярно проверяйте целостность сет-
чатого фильтра, при обнаружении меха-
нических повреждений замените сетча-
тый фильтр.
Рис. 34 Обслуживание сетчатого фильтра
в горловине топливного бака
Каждые 300 часов работы или один раз
в год в зависимости от того, что насту-
пит раньше, необходимо производить
очистку топливного бака от грязи и кон-
денсата. Перед этим рекомендуется
полностью выработать топливо. Одно-
временно с очисткой топливного бака не-
обходимо проверять и очищать фильтр
4, установленный внутри бака (Рис. 33).
Поврежденный или сильно загрязненный
фильтр необходимо заменить.
Порядок очистки топливного бака:
1. Открутите гайки и болты крепления
топливного бака.
2. Извлеките топливный бак из поса-
дочного места и снимите топливный
шланг с выходного штуцера топлив-
ного бака.
3. Выкрутите из топливного бака вы-
ходной штуцер 4 и произведите его
очистку (Рис. 33). Внимательно осмо-
трите сетчатый фильтр. При обнару-
жении механических повреждений за-
мените штуцер топливного бака.
4. Промойте топливный бак чистым бен-
зином.
5. Установку топливного бака и филь-
тров произведите в обратной после-
довательности.
ОБСЛУЖИВАНИЕ КАРБЮРАТОРА
Через каждые 6 месяцев или 100 часов
работы, в зависимости от того, что на-
ступит раньше, а также перед постанов-
кой мотоблока на хранение, необходимо
сливать топливо с поплавковой камеры
карбюратора. Это необходимо для уда-
ления воды и грязи, которые оседают в
карбюраторе во время работы.
1. Установите под карбюратор подходя-
щую емкость (Рис. 35).
2. Установите рычаг топливного крана 3
в положение «ЗАКРЫТО» (Рис. 35).
3. Открутите болт 2 сливного отверстия
и слейте топливо из поплавковой ка-
меры карбюратора в приготовленную
для этого ёмкость (Рис. 35).
4. Открутите стакан отстойника 5, вы-
лейте из него топливо в заранее под-
готовленную емкость (Рис. 35).
5. Промойте стакан отстойника 5.
6. Установите все снятые детали на ме-
сто в обратной последовательности.
