Champion BC8723 [38/44] Обслуживание шин мотоблока
![Champion BC8723 [38/44] Обслуживание шин мотоблока](/views2/1884217/page38/bg26.png)
38
1 2

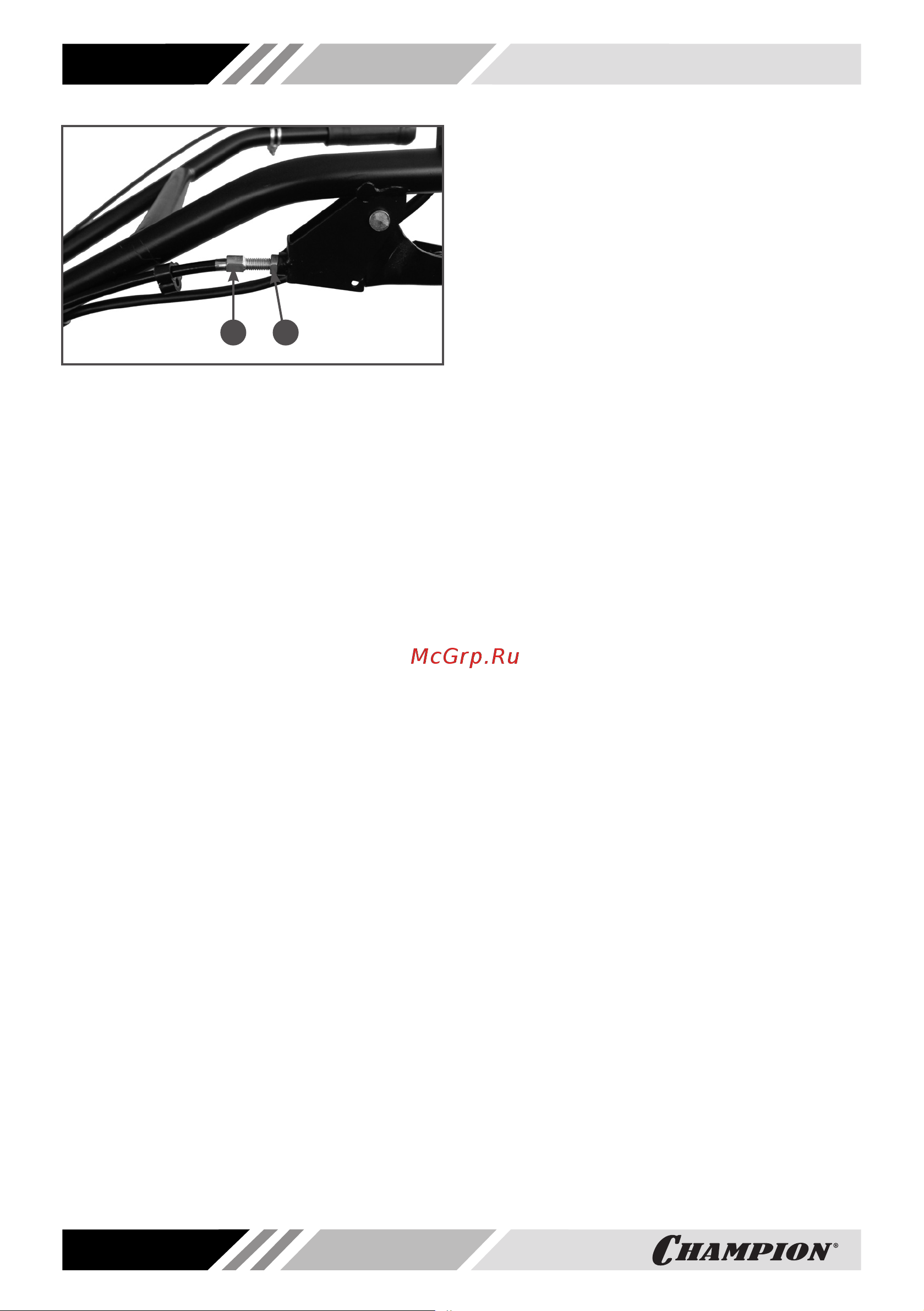

Рис. 41 Регулировка троса включения хода
1. Винт регулировочный
2. Контргайка
ОБСЛУЖИВАНИЕ ШИН
МОТОБЛОКА
Эксплуатация и обслуживание шин мо-
тоблока производится с соблюдением
обычных правил эксплуатации пневмати-
ческих шин. Необходимо поддерживать
давление в пределах нормы (в диапазоне
0,12-0,18 МПа или 1,2-1,8 кгс/см
2
) в зави-
симости от характеристик используемых
шин и вида выполняемых работ и про-
изводить ежедневный осмотр колес на
наличие повреждений и дефектов. При
установке шины нужно ориентировать-
ся на изображение стрелки на боковине
шины, которое показывает направление
вращения шины, при котором протектор
обеспечивает наибольшее тяговое уси-
лие колеса. Эксплуатация мотоблока с
пониженным/повышенным давлением в
шинах приводит к их преждевременному
выходу из строя.
