3. Смочите поролоновый фильтрующий
элемент 4 чистым моторным маслом,
после чего отожмите излишки масла.
4. Залейте в масляную ванну 6 (Рис. 20)
чистое моторное масло до отметки
1 «OIL LEVEL» на корпусе масляной
ванны (Рис. 21).
1

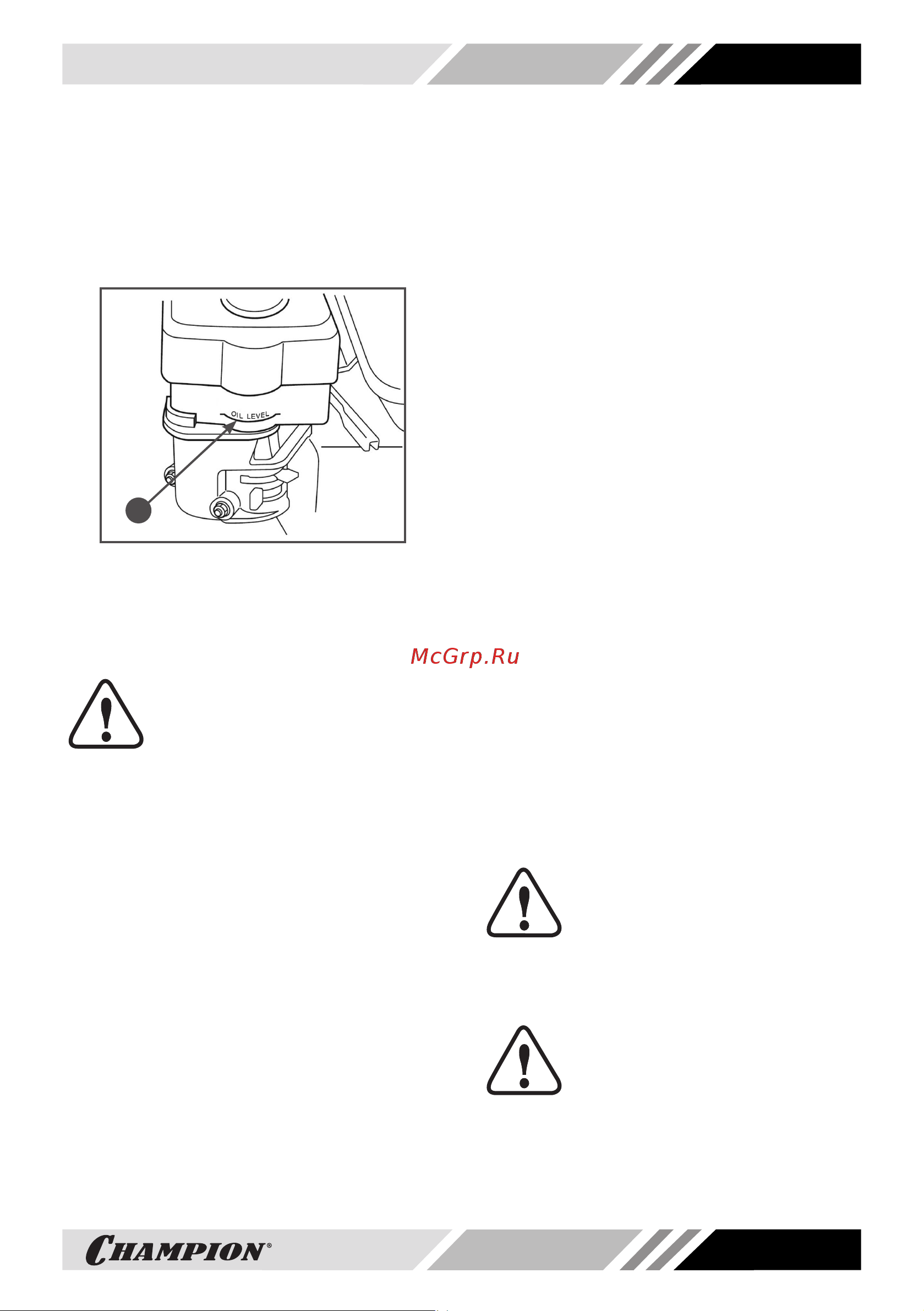

Рис. 21 Уровень масла в масляной ванне
воздушного фильтра
1. Отметка уровня масла «OIL LEVEL»
5. Установите снятые детали на место в
обратной последовательности.
ВНИМАНИЕ!
Запрещается работа двига-
теля без поролонового филь-
трующего элемента. Запре-
щается работа двигателя без масла в
масляной ванне воздушного фильтра.
В противном случае, попадание грязи и
пыли приведет к быстрому износу и вы-
ходу двигателя из строя, что не будет
являться гарантийным случаем.
Перед запуском двигателя необходимо
проверить уровень масла в масляной
ванне и состояние поролонового филь-
трующего элемента. Для этого:
1. Установите устройство на ровной го-
ризонтальной поверхности.
2. Открутите барашковую гайку 1, сни-
мите шайбу 2 и крышку 3 воздушного
фильтра (Рис. 20).
3. Извлеките из крышки 3 воздушно-
го фильтра поролоновый фильтру-
ющий элемент 4 и проверьте его
целостность и чистоту (Рис. 20).
При обнаружении повреждений
фильтрующий элемент необходимо
заменить. При наличии загрязнений
поролонового фильтрующего элемен-
та необходимо провести его очистку.
Подробнее в разделе ОБСЛУЖИВА-
НИЕ ВОЗДУШНОГО ФИЛЬТРА.
4. Оцените чистоту масла в масляной
ванне. Если масло имеет тёмный
цвет, в масле видны частицы грязи и
песка - необходимо заменить масло в
масляной ванне. Подробнее в разде-
ле ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА.
5. Проверьте уровень масла в масляной
ванне, уровень масла должен быть по
отметку «OIL LEVEL» на корпусе мас-
ляной ванны (Рис. 21). При необходи-
мости, долейте в масляную ванну чи-
стое моторное масло до требуемого
уровня.
6. Установите снятые детали на место в
обратной последовательности.
ТОПЛИВО
Используйте неэтилированный бензин,
с октановым числом 92. Никогда не ис-
пользуйте старый или загрязненный бен-
зин, или смесь масла и бензина (топлив-
ную смесь для 2-хтактных двигателей).
Не допускайте попадания грязи или воды
в топливный бак.
ВНИМАНИЕ!
Выход из строя двигателя по
причине использования нека-
чественного или старого то-
плива, а также топлива с несоответ-
ствующим октановым числом не будет
являться гарантийным случаем.
ВНИМАНИЕ!
Храните топливо в специаль-
но предназначенных для этой
цели емкостях. Запрещает-
ся использовать для хранения кани-
стры из пищевого пластика. Заправка
топливом проводится при заглушен-
ном двигателе и в местах с хорошим
