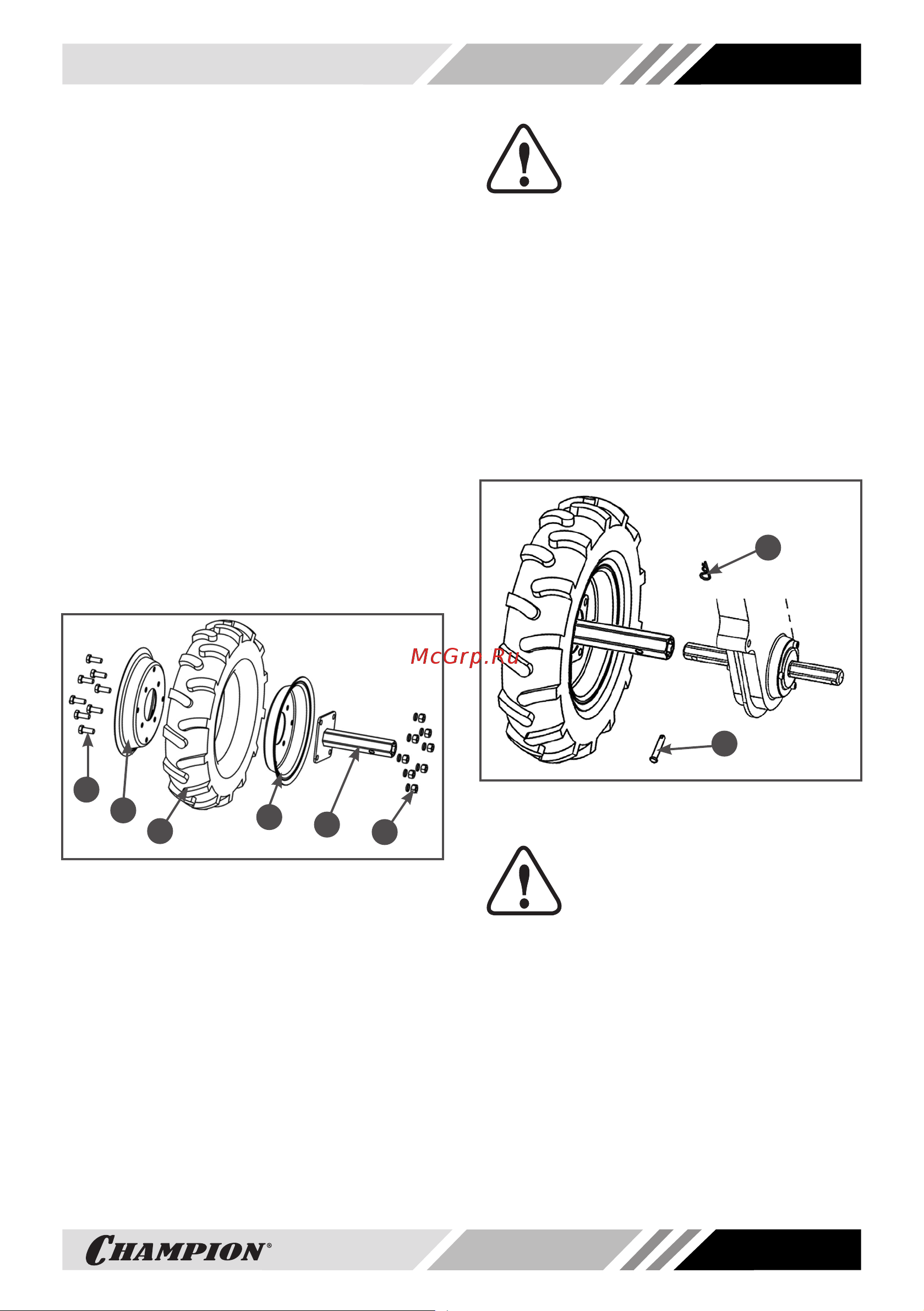

Champion BC8723 [17/44] Внимание
![Champion BC8723 [17/44] Внимание](/views2/1884217/page17/bg11.png)
17
9. Убедитесь, что тросы газа и рычага
включения и кабель выключателя за-
жигания не имеют резких перегибов.
При необходимости, измените поло-
жение тросов и кабеля. После этого
закрепите тросы и кабель на рабочих
рукоятках с помощью фиксаторов 4
(Рис. 14).
СБОРКА И УСТАНОВКА КОЛЕС
Для перевозки грузов вместе с прицеп-
ной тележкой необходимо установить
колёса.
Для сборки и установки колес выполните
следующее:
1. Установите диски 2 на покрышку 3 с
шиной (Рис. 15). Совместите отвер-
стия в дисках 2 и фланце оси 4 ко-
леса, вставьте в отверстия болты 1,
установите пружинные шайбы и за-
крутите гайки 5 до упора (Рис. 15).
1
2
3
4
5
2
Рис. 15 Сборка колеса
1. Болт 2. Диск 3. Покрышка с камерой
4. Ось колеса 5. Шайба пружинная с гайкой
ПРИМЕЧАНИЕ!
При сборке колес необходимо
ориентироваться на изобра-
жение стрелки на боковине
шины, которое показывает направле-
ние вращения шины. При сборке колес
учитывайте расположение вентиля ка-
меры и диска с отверстием для венти-
ля. После сборки колес вентили должны
быть на внешних сторонах колёс.
2. Накачайте колеса давлением 0,12-
0,18 МПа (1,2-1,8 кг/см²).
3. Установите колеса с осями в сборе
на выходной вал редуктора, закре-
пите оси пальцами 1 и шплинтами 2
(Рис. 16).
1
2
Рис. 16 Установка колес
1. Палец 2. Шплинт
ВНИМАНИЕ!
При установке колес необхо-
димо ориентироваться на изо-
бражение стрелки на боковине
шины, которое показывает направле-
ние вращения шины.
