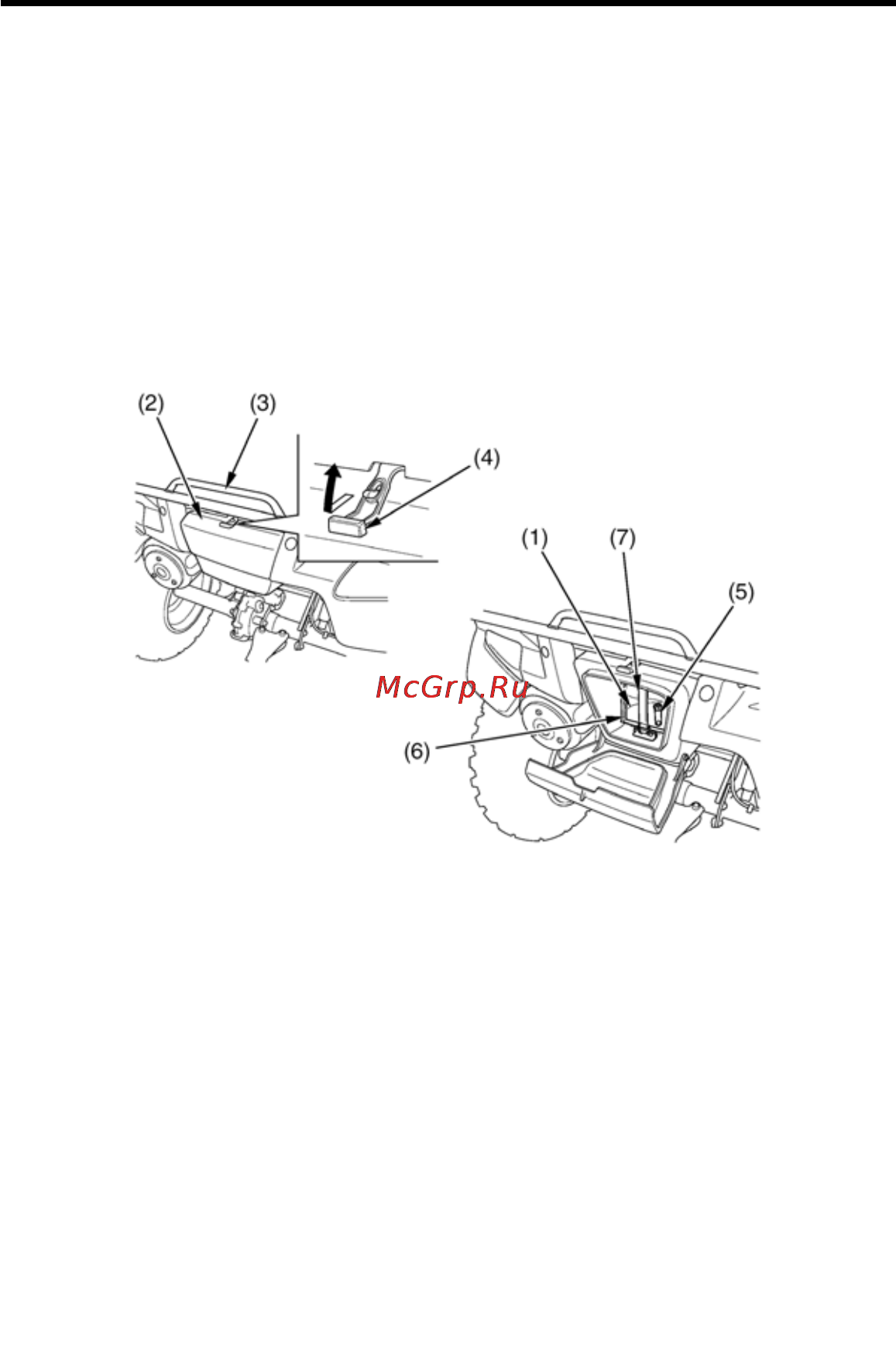

Отделение для хранения
Руководства по эксплуатации
В мотовездеходе предусмотрено место для хранения Руководства по эксплуа%
тации, что позволяет всегда иметь его под рукой. Храните Руководство по
эксплуатации (1) в багажном отсеке (2), расположенном под задним багаж%
ником (3).
Чтобы открыть багажное отделение, отсоедините резиновый жгут (4).
Руководство по эксплуатации и манометр (5) должны храниться в пластико%
вом пакете (6) и надежно крепиться резиновым жгутом (7).
Старайтесь не заливать эту зону водой при мойке мотовездехода.
ЗАДНЯЯ ОСЬ
(1) руководство по эксплуатации
(2) багажный отсек
(3) задний багажник
(4) резиновый жгут
(5) манометр
(6) пластиковый пакет
(7) резиновый жгут
111Обслуживание мотовездехода Honda
