Дроссельная заслонка
Свободный ход рукоятки акселератора
Ознакомьтесь с правилами техники безопасности на стр. 101.

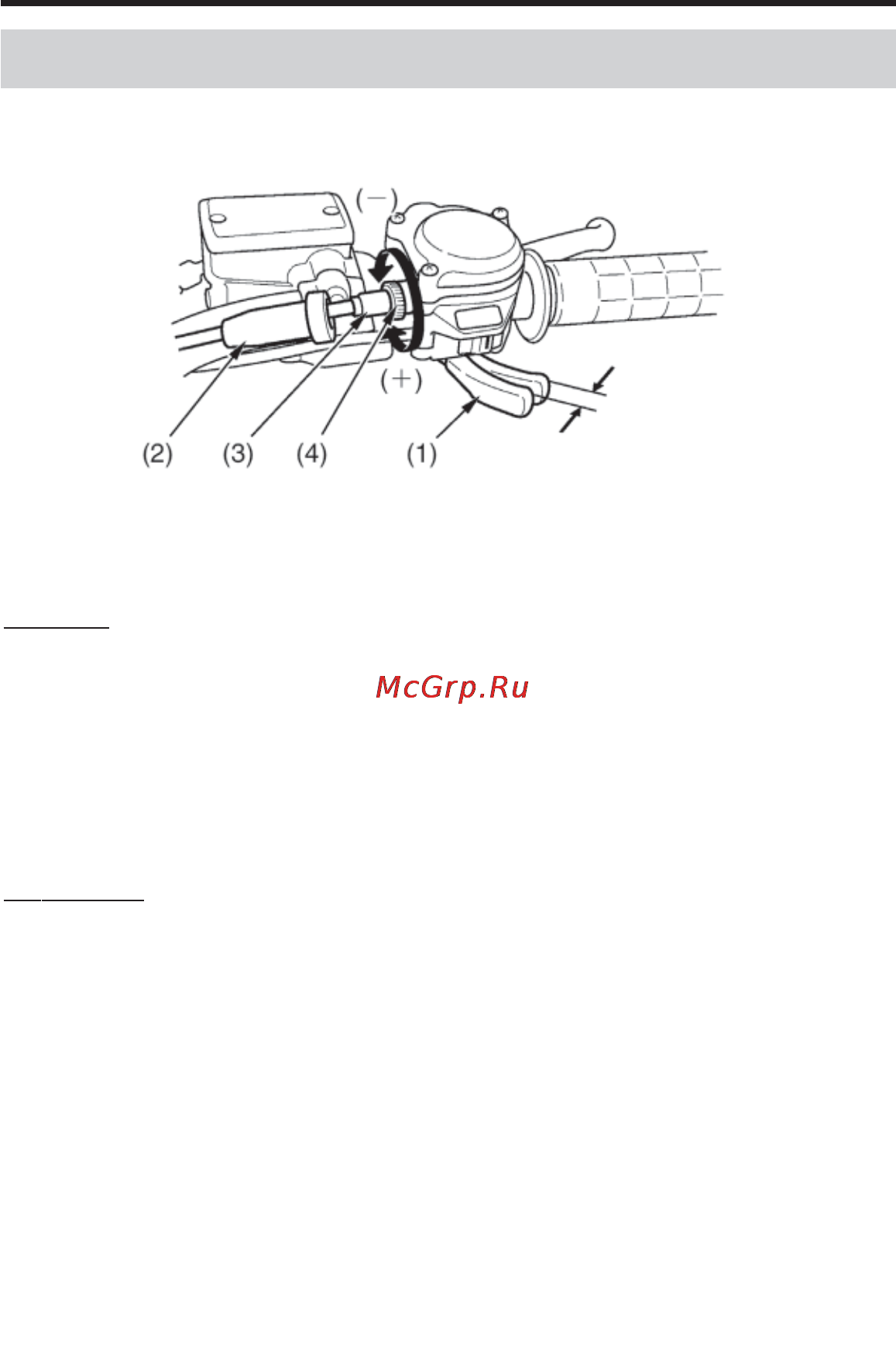

ПРАВАЯ РУКОЯТКА
3F8 мм
(1) рычаг акселератора
(2) резиновая гильза
(3) регулятор троса акселератора
(4) контрагайка
(+) увеличение свободного хода
(%) уменьшение свободного хода
Проверка
Величина свободного хода проверяется на рычаге (1) управления
дроссельной заслонкой.
Свободный ход:
3%8 мм
Рег
улировка
1. Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3) троса
акселератора.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода рычага акселератора
проверьте корректность его работы во всех положениях руля.
139Обслуживание мотовездехода Honda
Помните, что самостоятельное техническое обслуживание возможно только
при отсутствии возможности приезда в официальный сервис. Перед проведе-
нием работ самостоятельно предупредите об этом своего дилера.
