Органы управления и их функции
Топливный кран

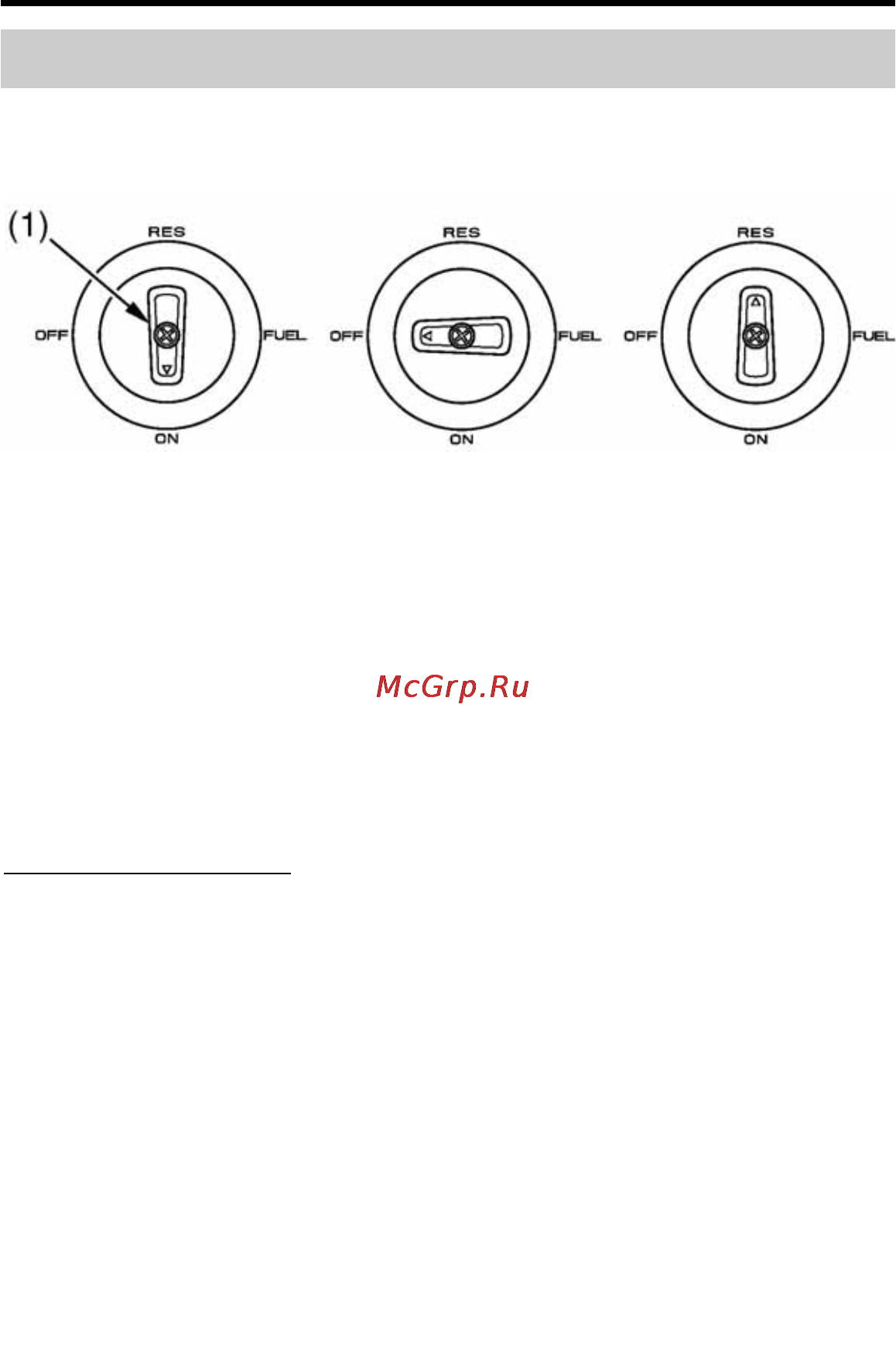

ЛЕВАЯ СТОРОНА
ВКЛ ВЫКЛ РЕЗЕРВ
(1) топливный кран
Топливный кран, управляемый вручную, находится с левой стороны
топливного бака.
Топливный кран, имеющий три положения, служит для управления подачей
топлива из топливного бака.
Положение ON (ВКЛ) % штатное положение при движении.
Положение OFF (ВЫКЛ) % на время стоянки, хранения или транспортировки.
Резерв (RES) % для подачи резервного топлива.
Резервный запас топлива
Каждый раз после заправки не забудьте убедиться, что топливный кран
находится в положении ON (ВКЛ). Если топливный кран находится в
положении "RES", после окончания топлива у вас не останется резерва.
Полная информация касательно заправки мотовездехода находится на
стр. 114.
27Приборы и органы управления
