Тормоза

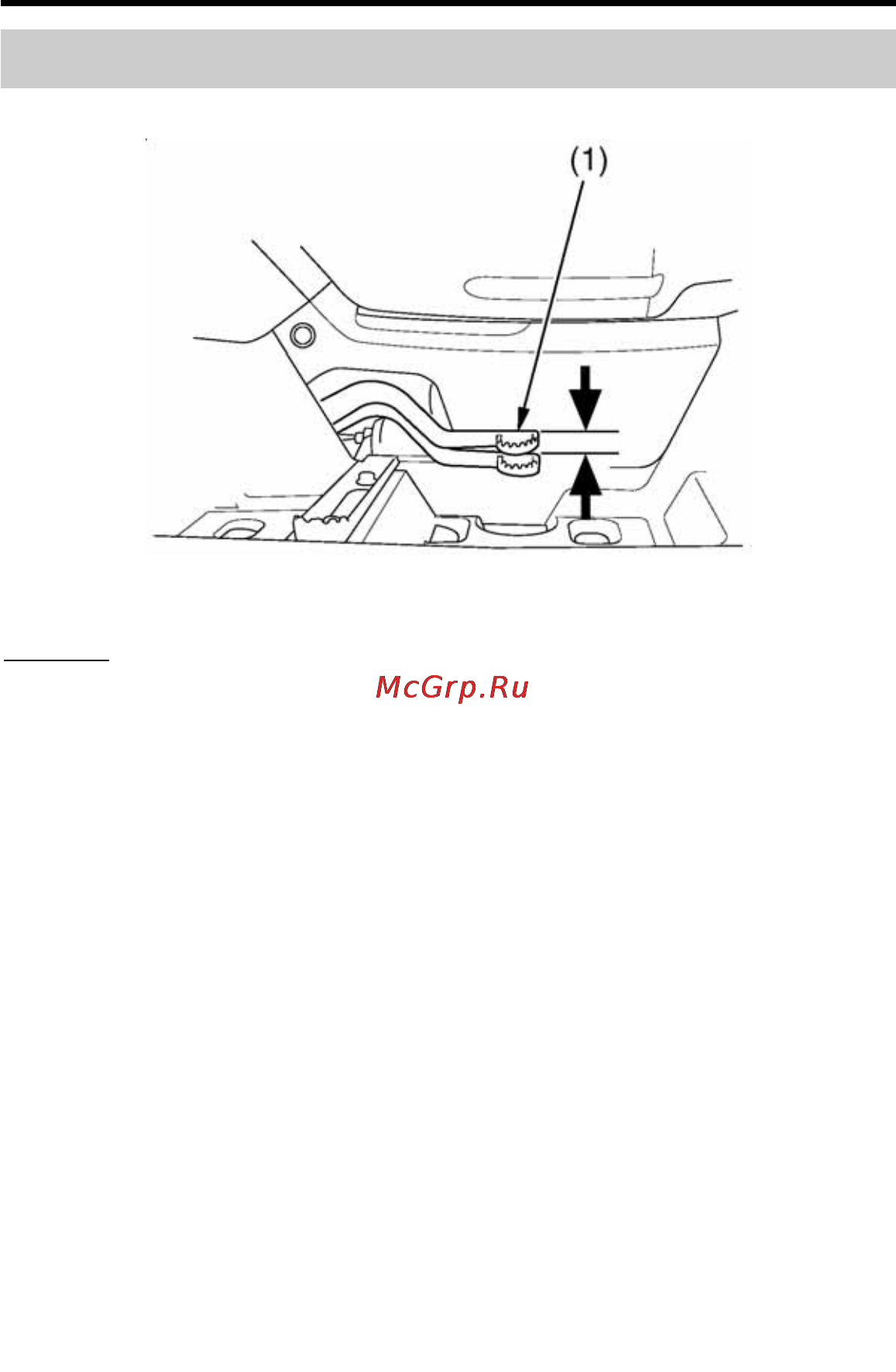

Свободный ход педали заднего тормоза
ПРАВАЯ СТОРОНА
15 % 20 мм
(1) педаль заднего тормоза
Проверка
Измерьте расстояние, которое проходит педаль (1) заднего тормоза до того,
как тормоза срабатывают. Величина свободного хода, измеренная на дальнем
конце педали, должна составлять:
15%20 мм
При необходимости отрегулируйте до штатного значения.
