Тормоза
Износ тормозных башмаков
Ознакомьтесь с правилами техники безопасности на стр. 101.
Задний тормоз имеет внешний индикатор износа, который позволяет
проводить проверку без необходимости разборки. Задействуйте тормоз,
следя за тем, как стрелка на рычаге тормоза перемещается по направлению к
метке минимального уровня на панели тормоза.

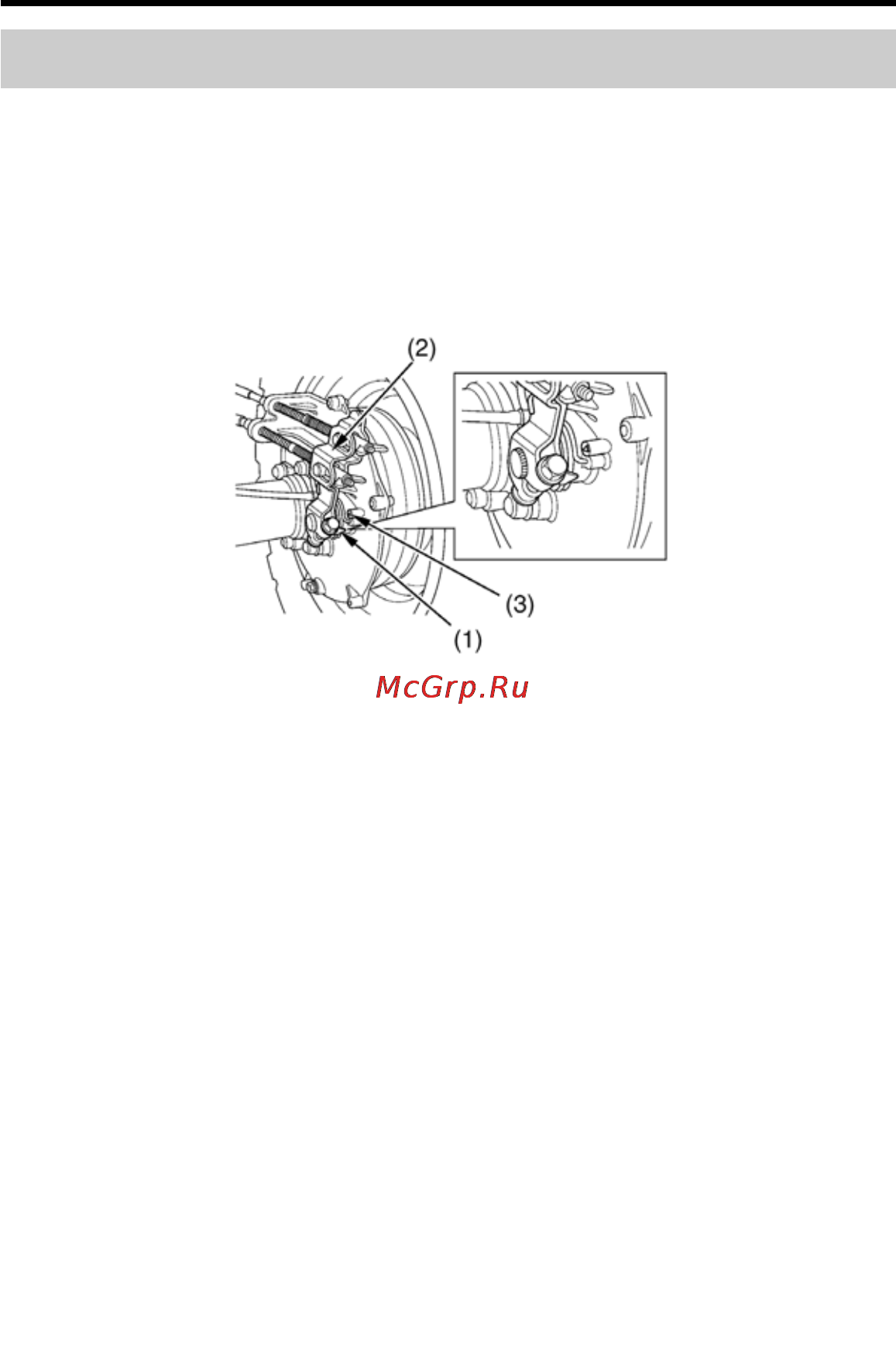

СЗАДИ СПРАВА
(1) стрелка
(2) плечо тормоза
(3) метка минимального уровня
1. Задействуйте тормоз и проверьте перемещение стрелки (1) на рабочем
рычаге (2) тормоза.
2. Если при полностью задействованном тормозе стрелка совеместится с
меткой (3) минимального уровня на панели тормоза, замените тормозные
колодки. В этом случае обратитесь к официальному дилеру Honda.
158 Обслуживание мотовездехода Honda
