Органы управления и их функции
Кнопка стартера

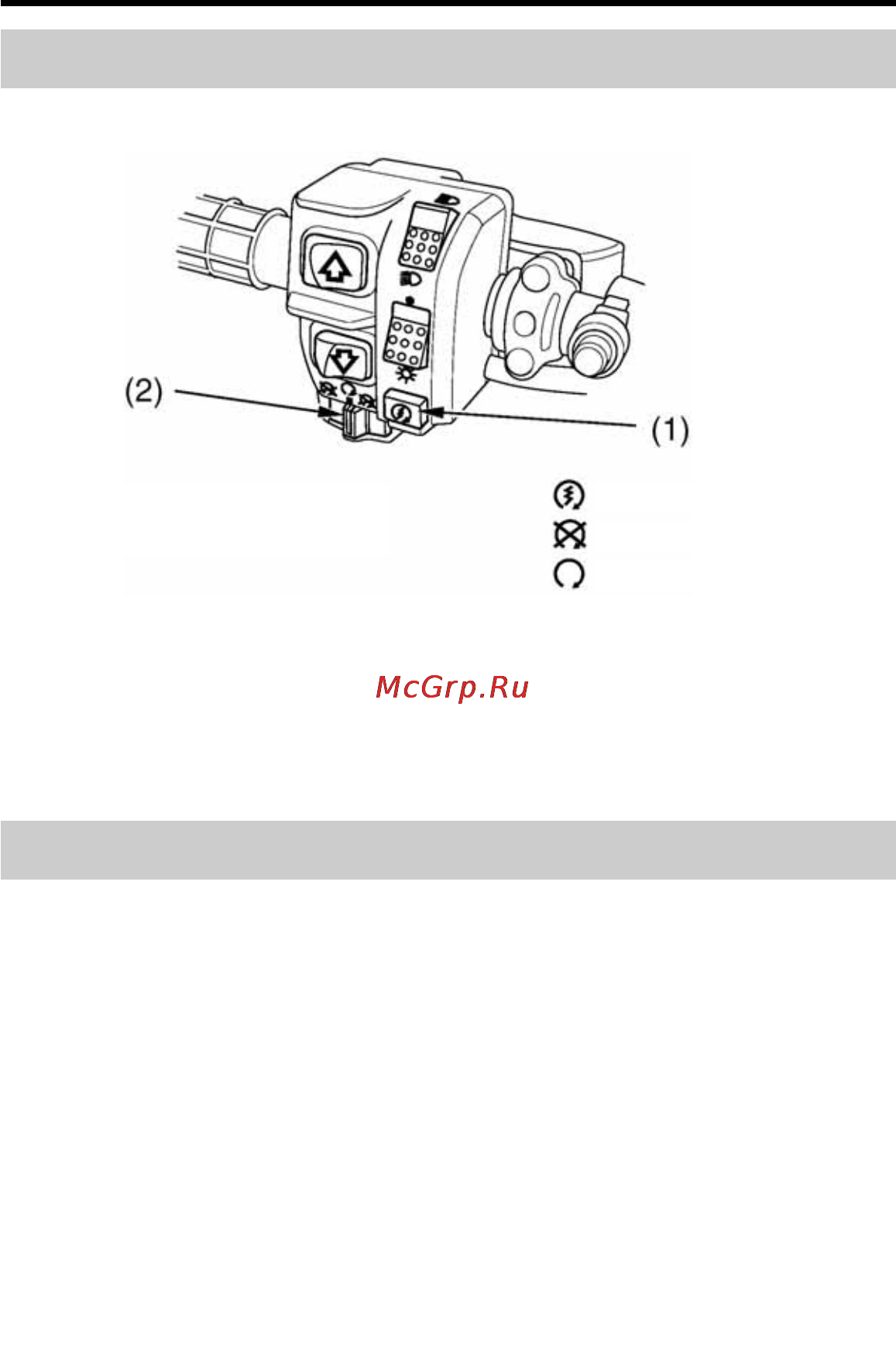

ЛЕВАЯ РУКОЯТКА
(1) кнопка стартера
(2) выключатель двигателя
ПУСК ДВИГАТЕЛЯ (СТАРТЕР)
ПОЛОЖЕНИЕ OFF (ВЫКЛ)
РАБОТА
Кнопка стартера (1) используется для запуска двигателя. Двигатель
запускается нажатием на кнопку. Процедуру запуска см. на стр. 66.
При нажатии на кнопку стартера электродвигатель стартера начинает
проворачивать вал двигателя. Стартер не будет работать, если при нажатии на
кнопку стартера выключатель двигателя находится в положении OFF (ВЫКЛ).
Выключатель двигателя
Выключатель двигателя (2) служит для экстренной остановки двигателя. Для
выключения двигателя переместите выключатель в любое из положений OFF
(ВЫКЛ). Двигатель не запустится, если выключатель двигателя будет
находиться в положении OFF (ВЫКЛ). Во всех штатных режимах, даже при
остановленном двигателе, данный выключатель должен находиться в
положении RUN (РАБОТА).
Если мотовездеход остановлен и при этом ключ зажигания находится в
положении ON (ВКЛ), а выключатель двигателя в положении OFF (ВЫКЛ),
это может привести к разряду аккумуляторной батареи. Для предотвращения
разряда батареи ключ зажигания следует установить в положение OFF (ВЫК
Л).
33Приборы и органы управления
